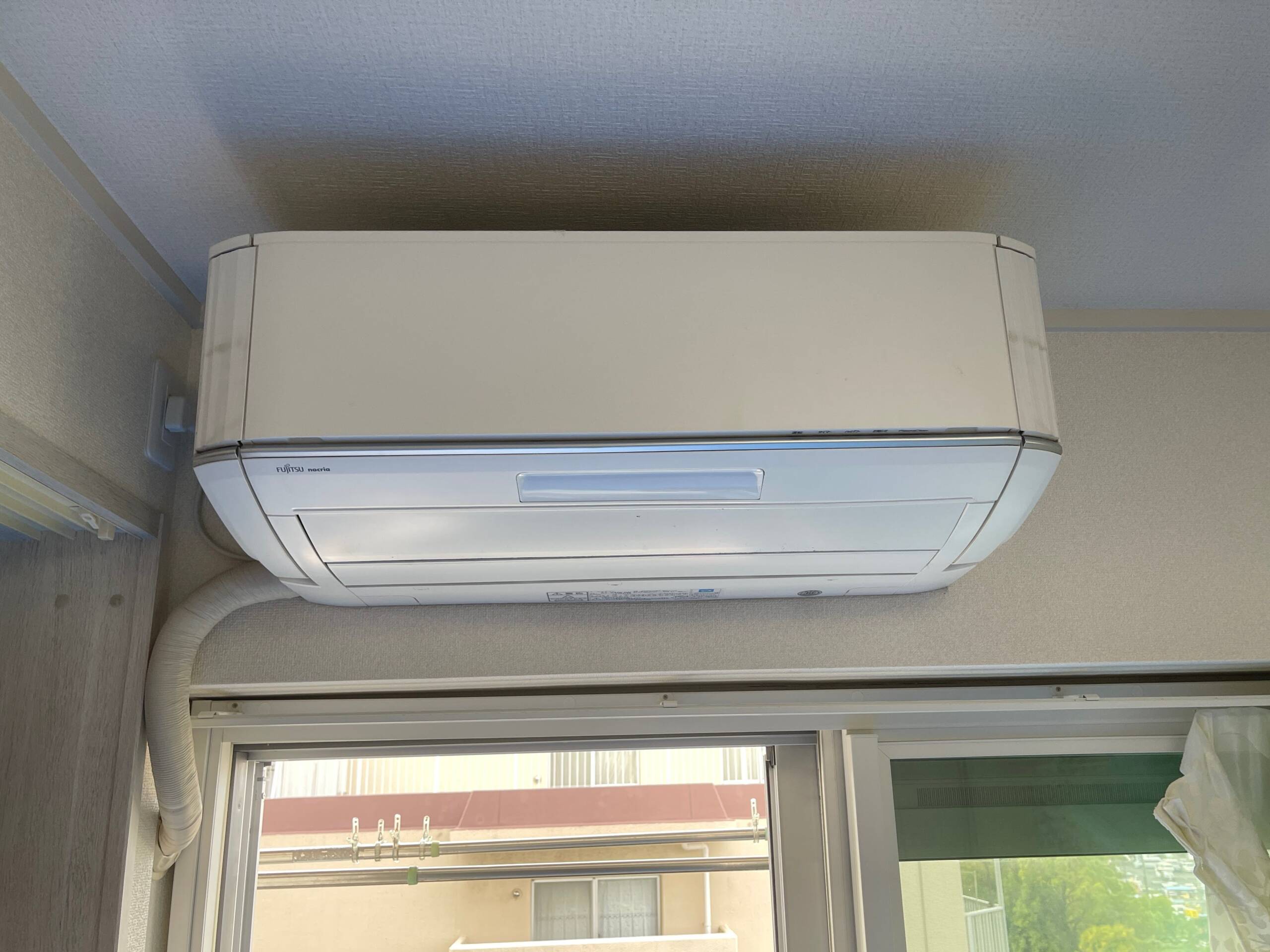

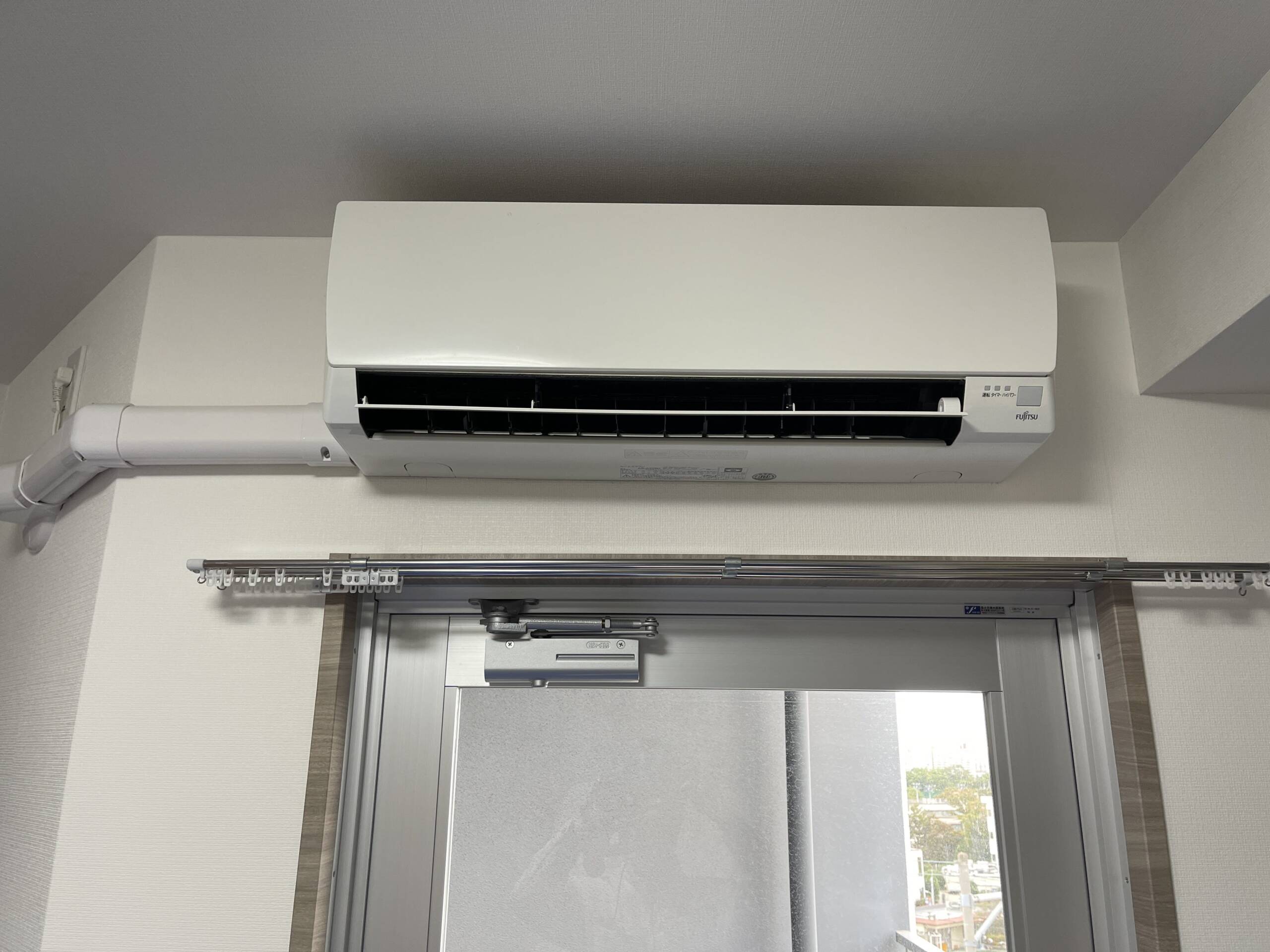

この動画では、富士通ゼネラル AS22NPE-Wのエアコン分解動画として、室内機の取り外し・分解・組立・取り付けまでの作業工程を確認できます。エアコンクリーニングだけでなく、修理・施工・メンテナンス時の分解手順確認にも活用できます。
作業区分：脱着
配管取り回し：右後ろ出し
配管接続位置：屋外
仕上げ（屋外）：化粧カバー仕上げ
建物：戸建て
メーカー：富士通ゼネラル
機能：シンプルタイプ
備考：真空引きの際にチャージバルブが接続できないタイプのため チャージバルブなしで真空引きをします
本動画は、上記の施工条件で収録しています。室内機の取り外しから、電装部品・送風ファン・熱交換器・ドレンパンまでを分解し、配管・電線・ドレンの処理を含めた実際の現場作業を、組立・再取付・試運転まで通して動画で収録しています。
補足：本動画はナレーションや口頭解説は行っておらず、現場作業をそのまま収録した実作業ベースの分解動画です。
組立は基本的に分解時の逆順で進めますが、機種の構造や作業性を考慮し、動画内では完全な逆順ではない場合があります。そのため、ネジの取り付け順やタイミングも分解時と異なる場合があります。
ネジは取り付け箇所によって種類・長さ・太さが異なる場合があるため、順番だけを頼りにせず、分解時に取り付け位置・種類・サイズを記録し、元の位置を確認して取り付けてください。
※ 本動画には洗浄工程は含まれていませんが、洗浄前後に必要な全分解・脱着工程を詳しく確認できます。
また、ポンプダウン・真空引きなどの工程では、動画の尺の都合上、待機時間や確認待ちの部分を一部短縮している場合があります。
正しい作業手順や確認ポイントは、下記の学習コンテンツもあわせてご参照ください。
対応している同系統モデルを見る
AS28NPE-W
AS25NPE-W
AS22NPE-W

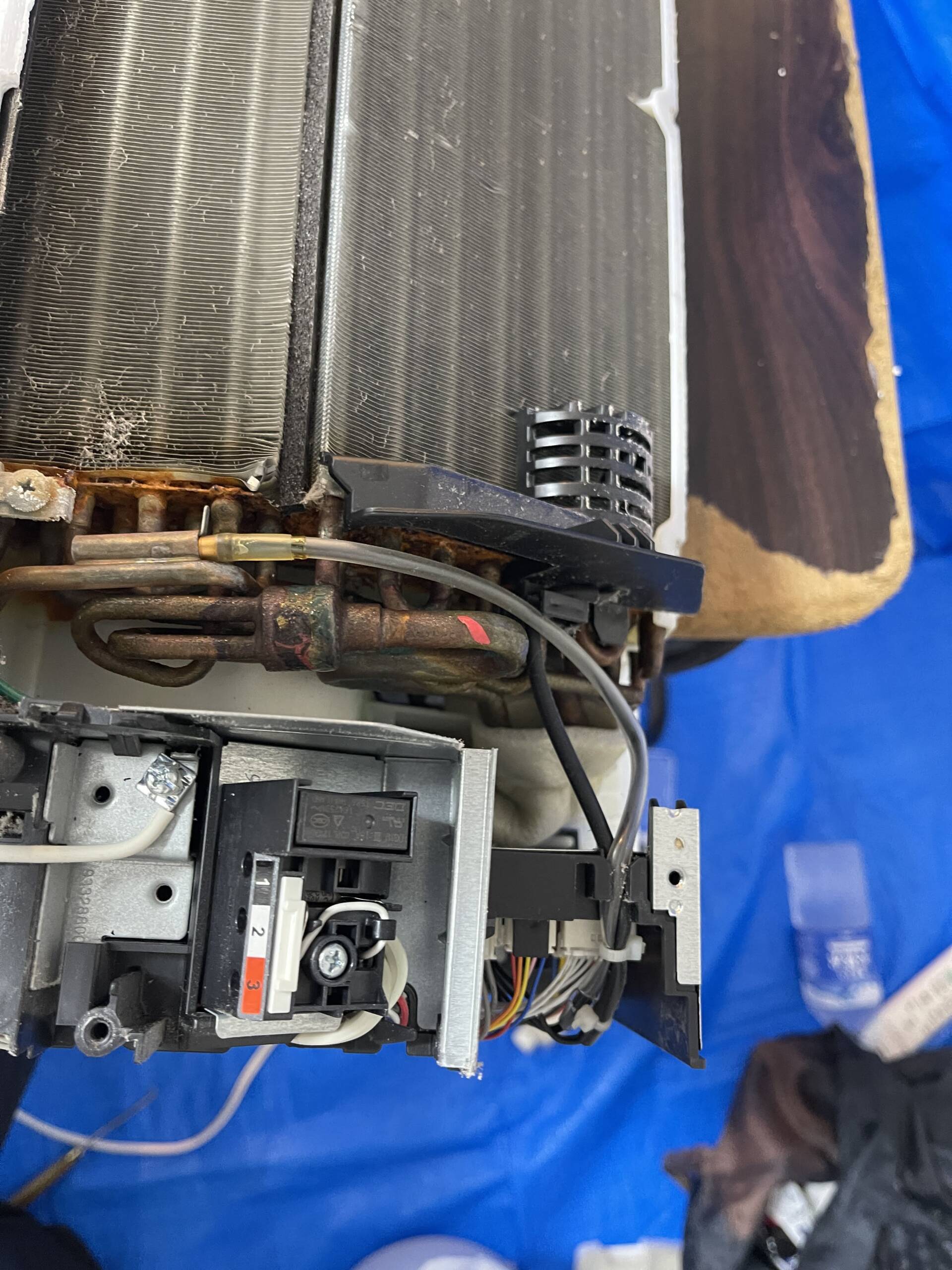

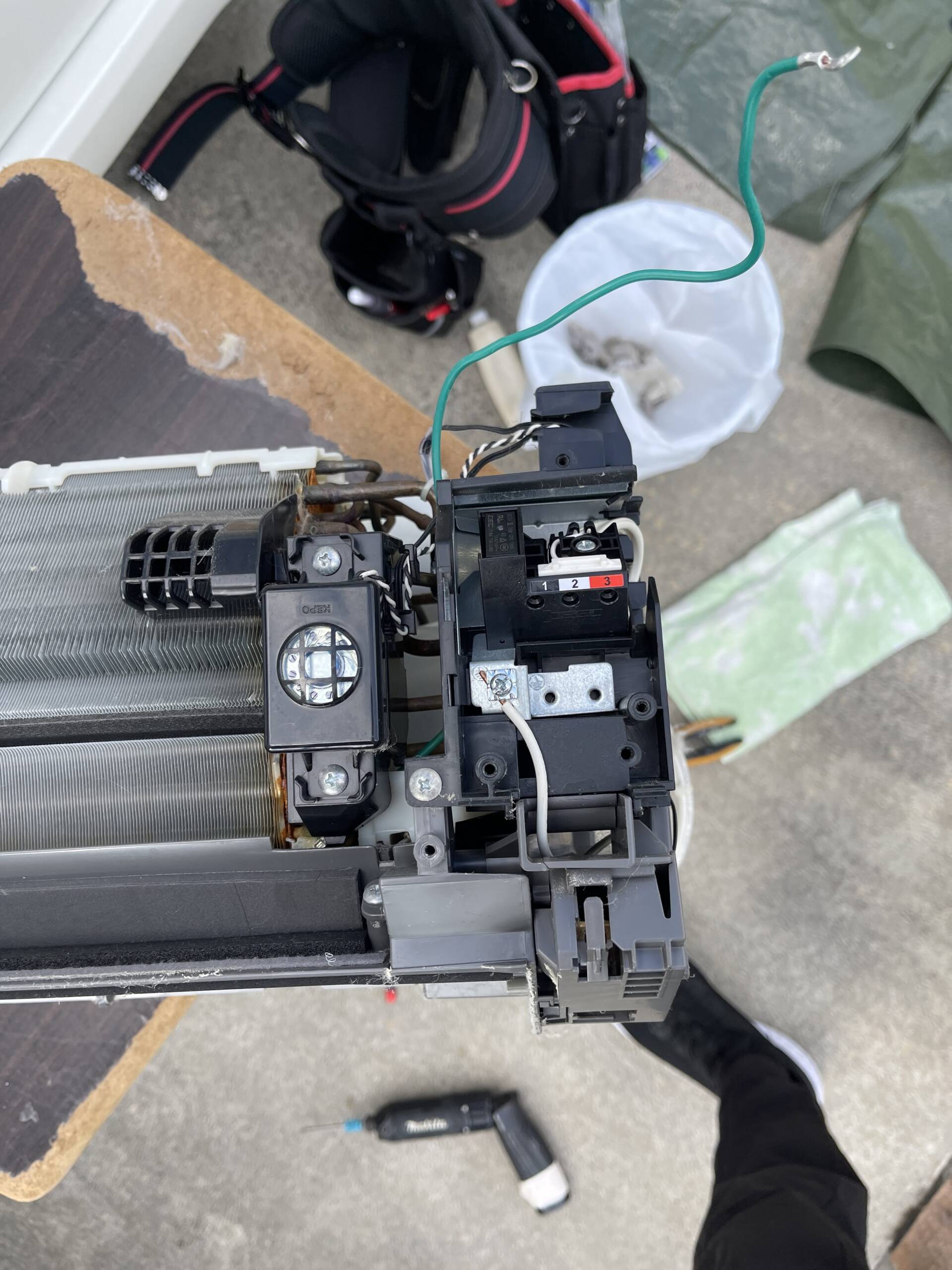

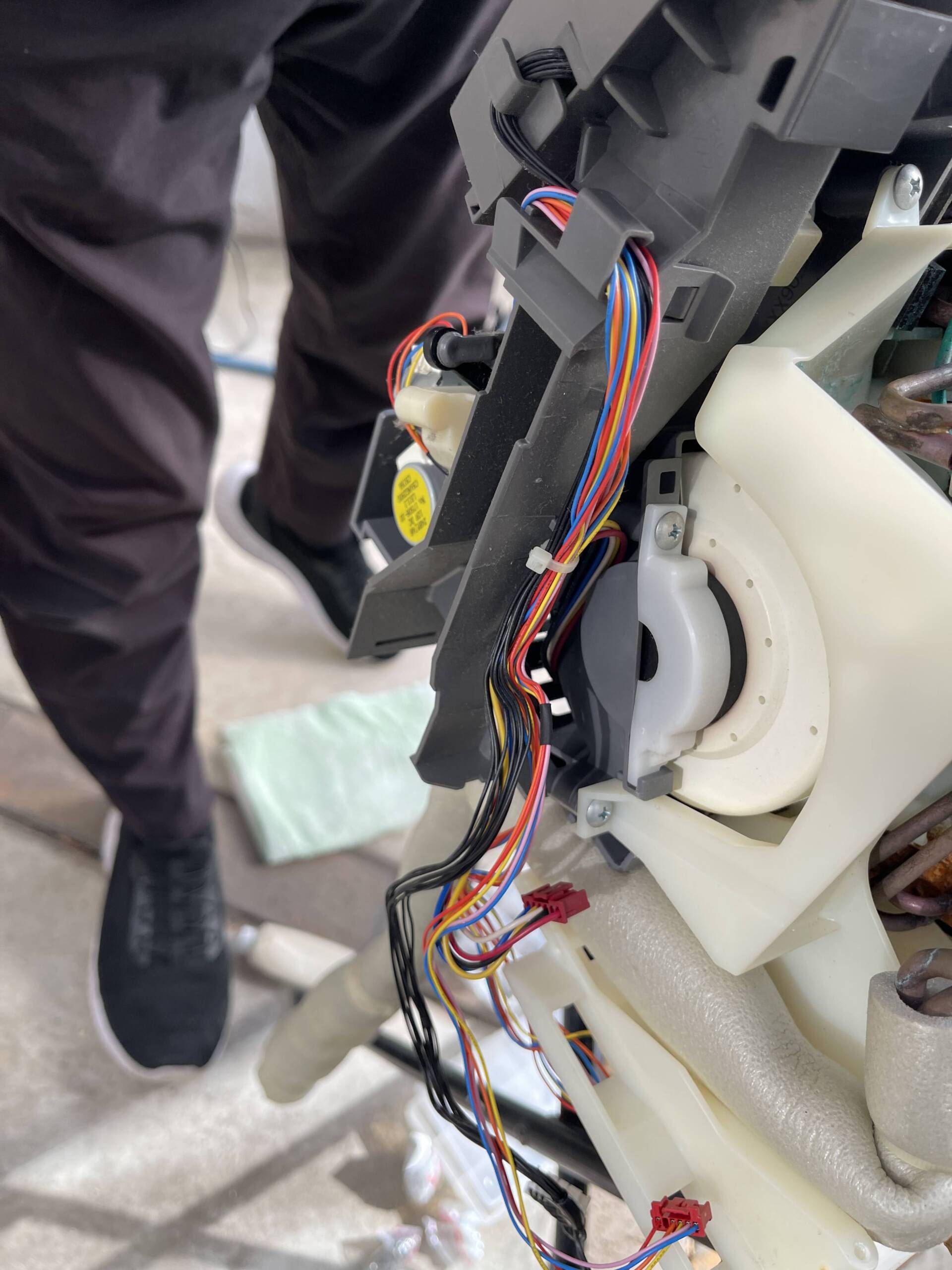

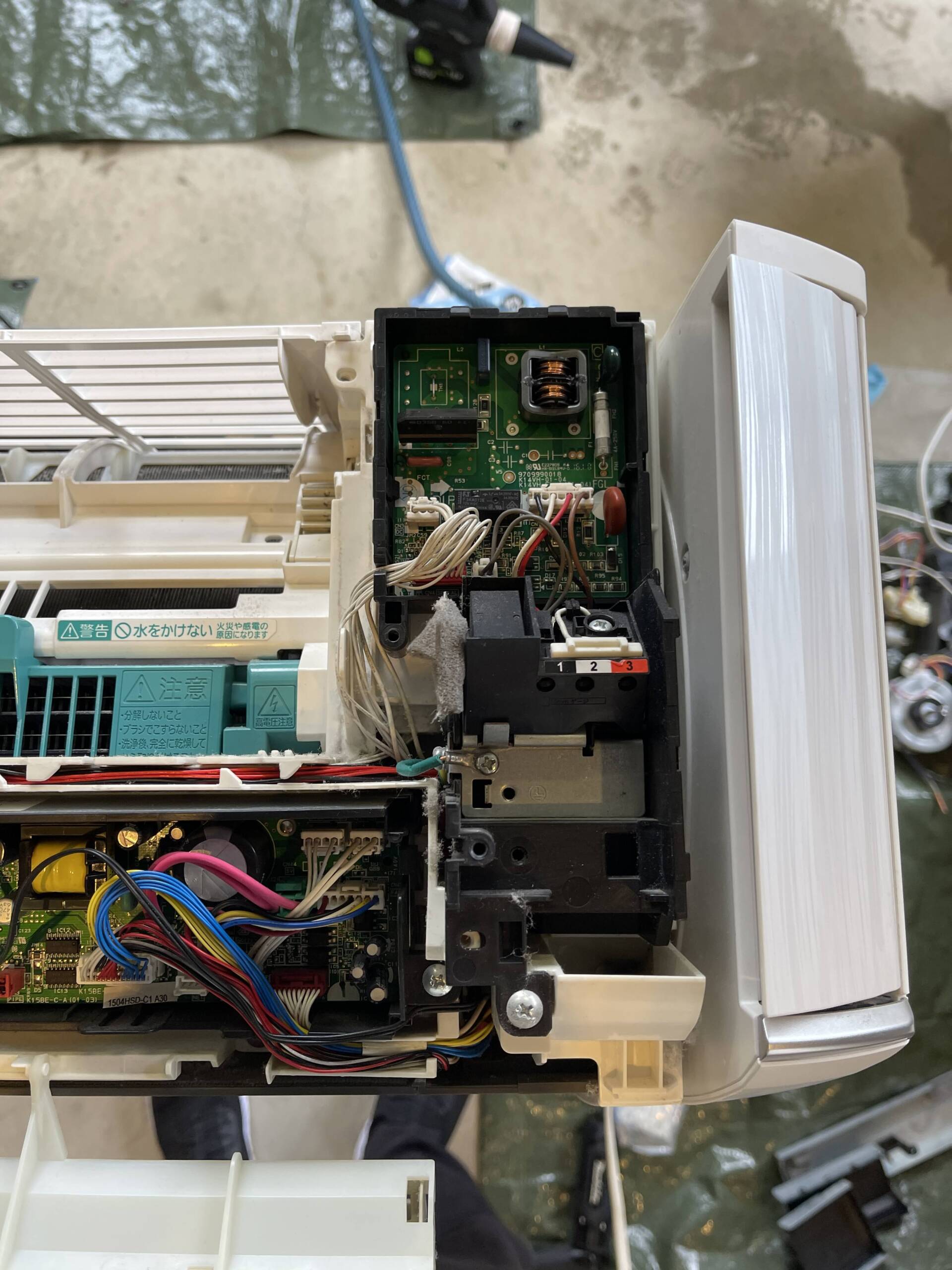

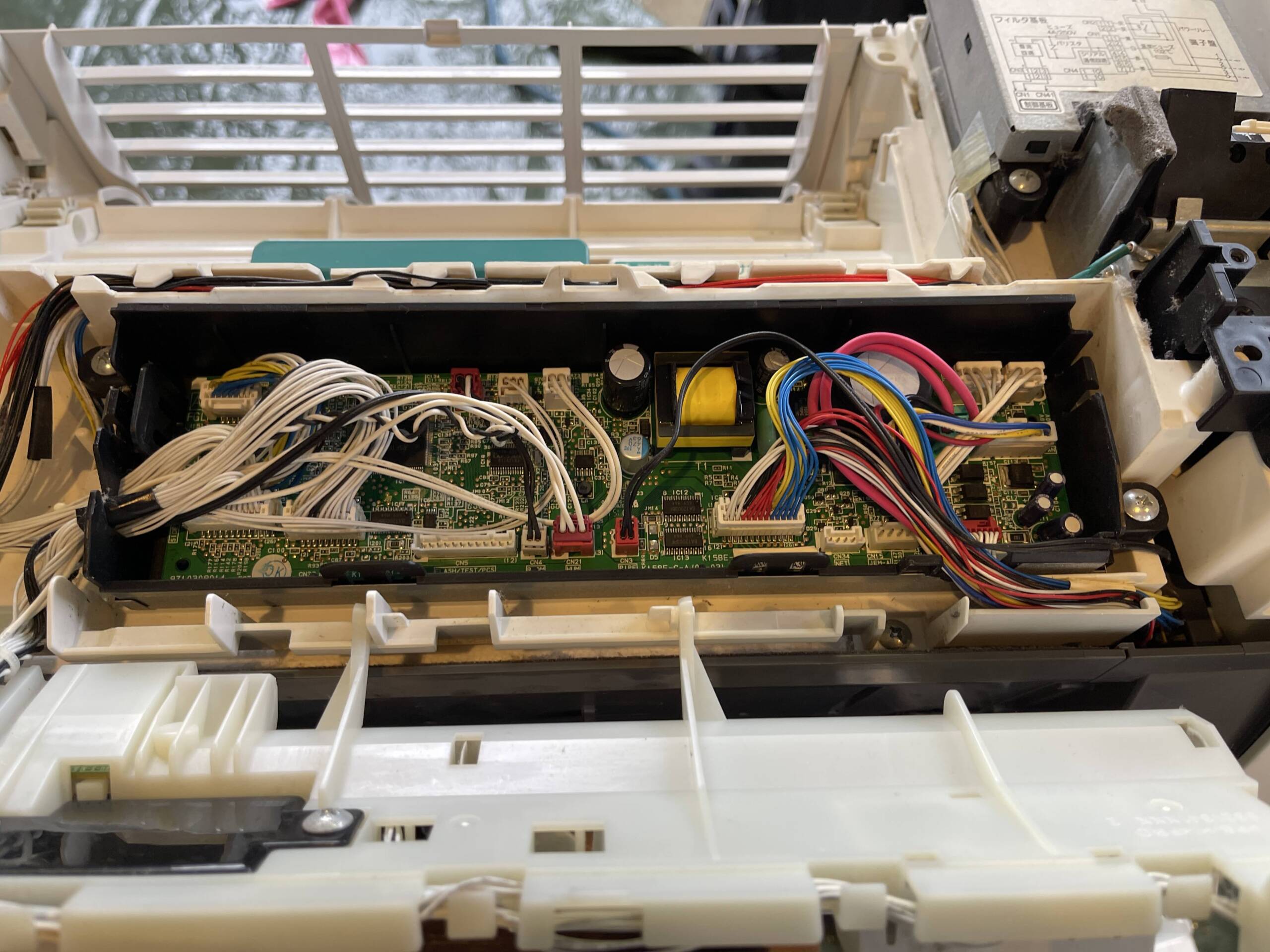

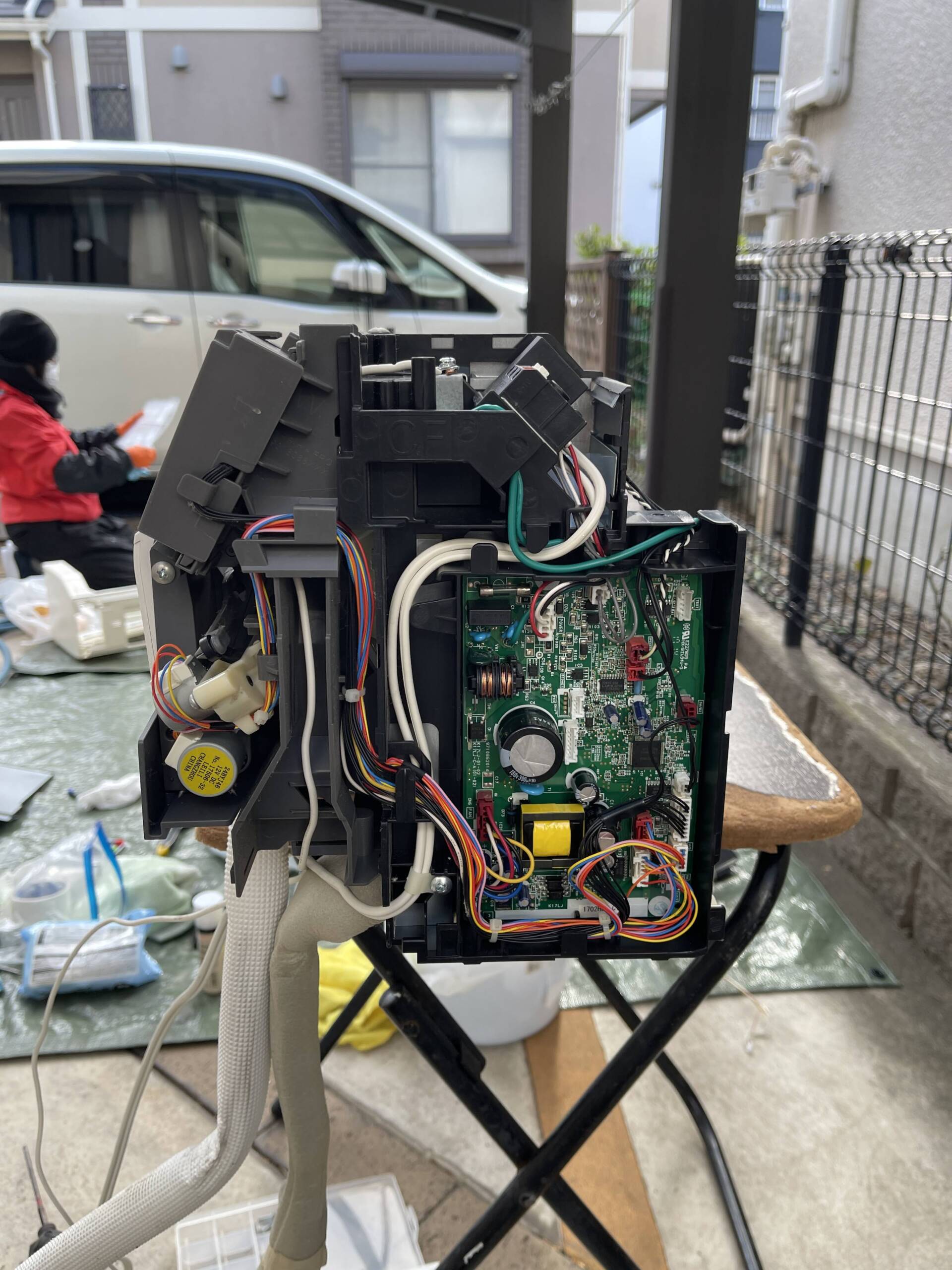

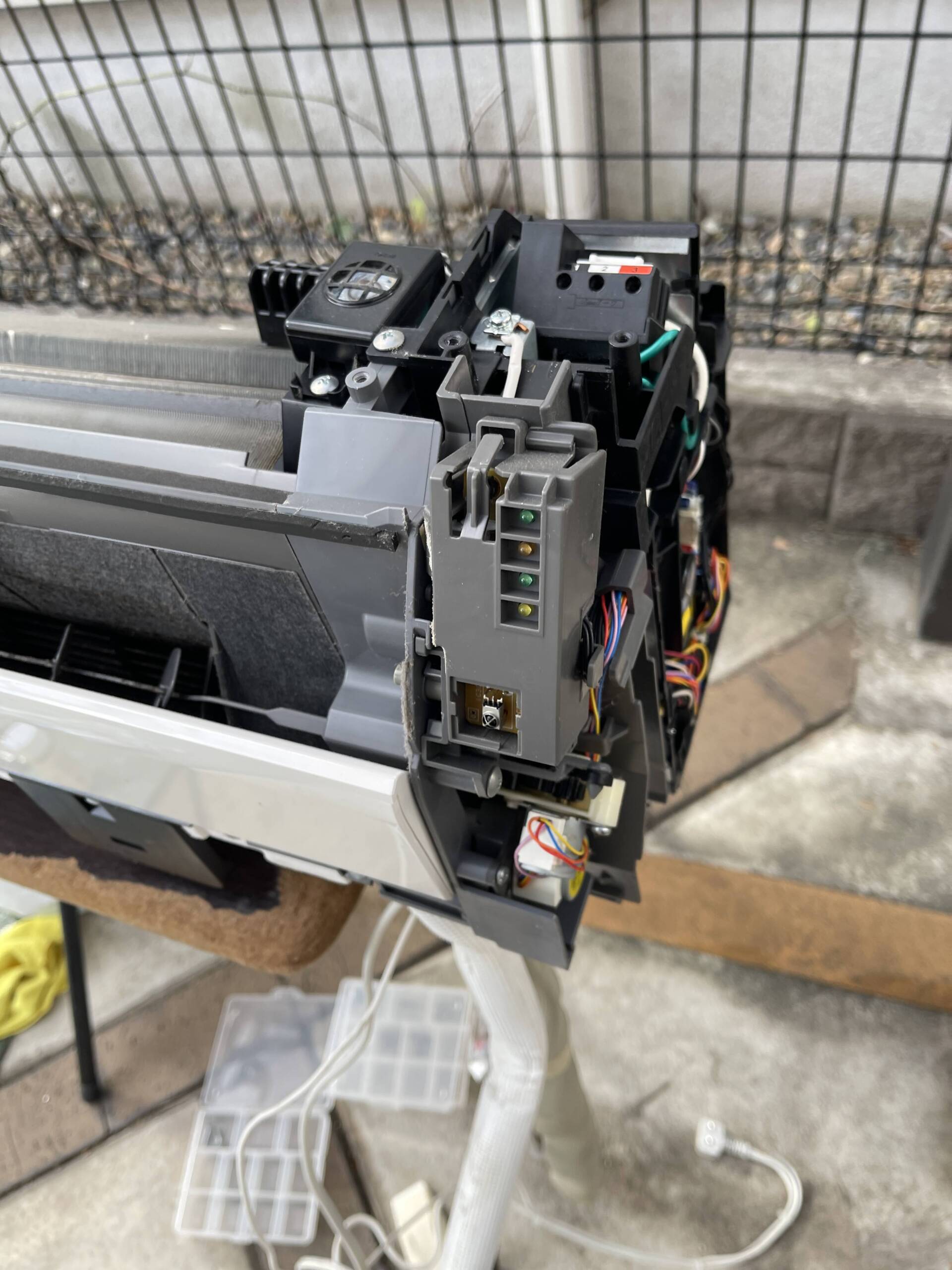

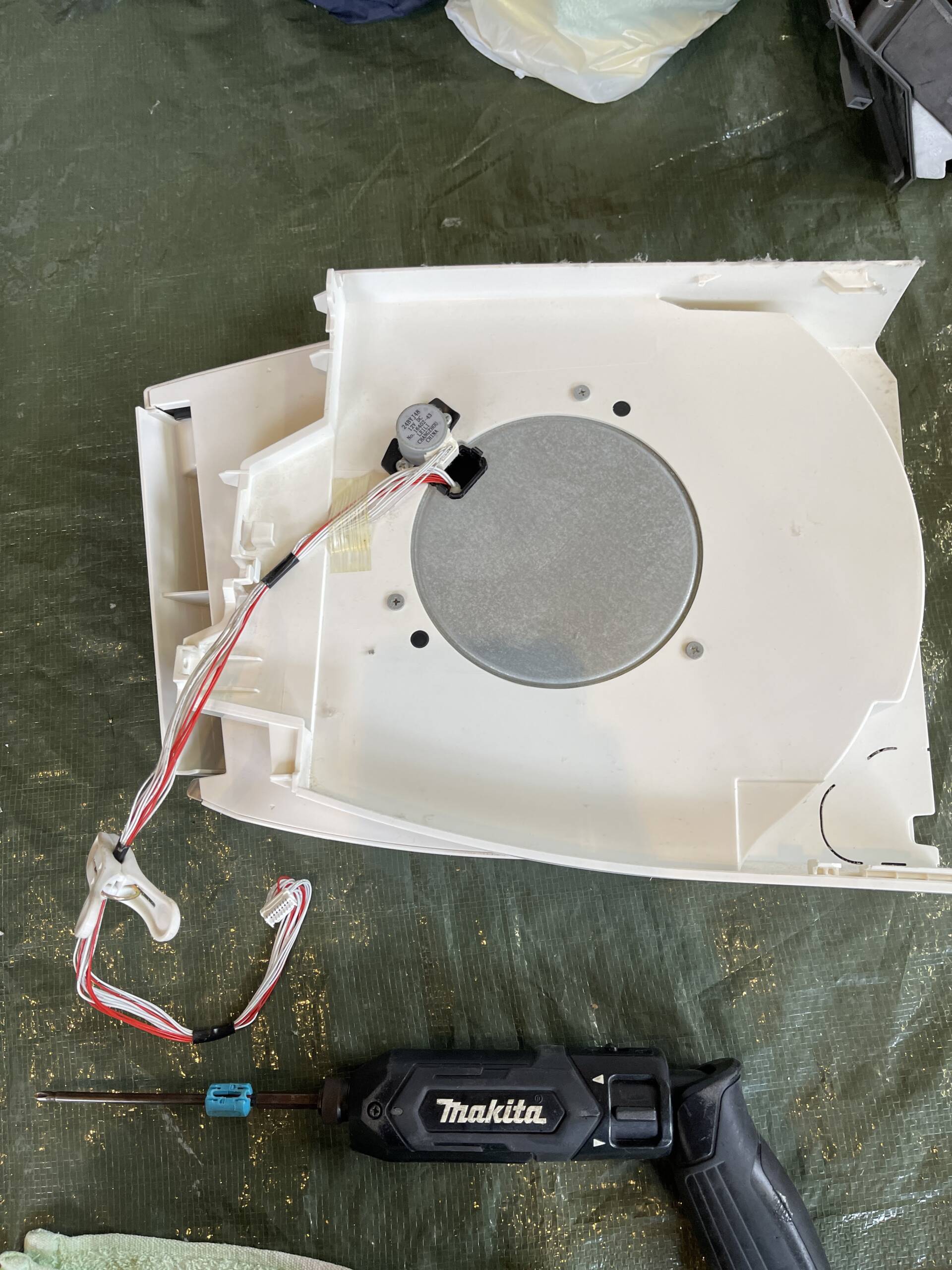

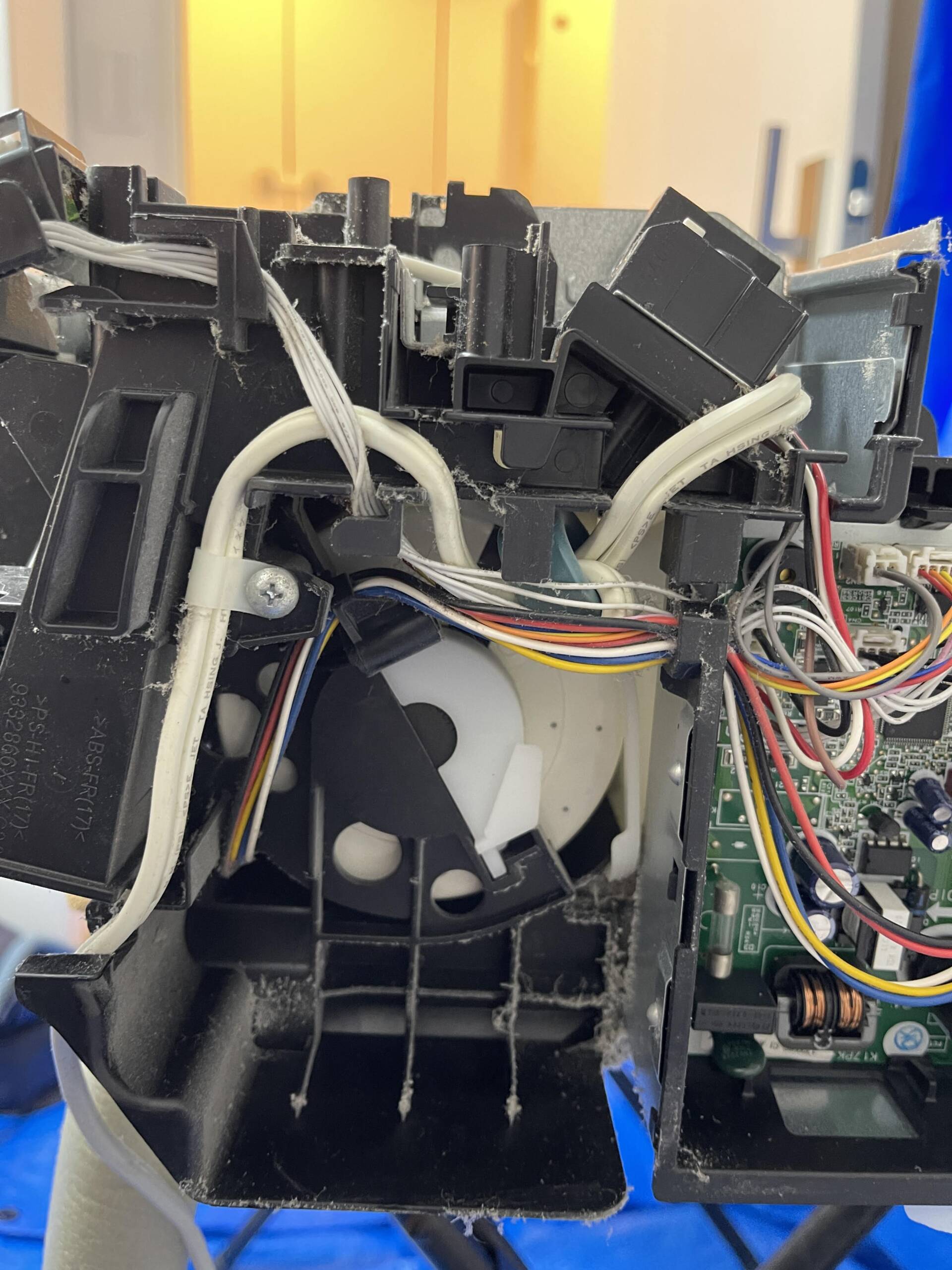

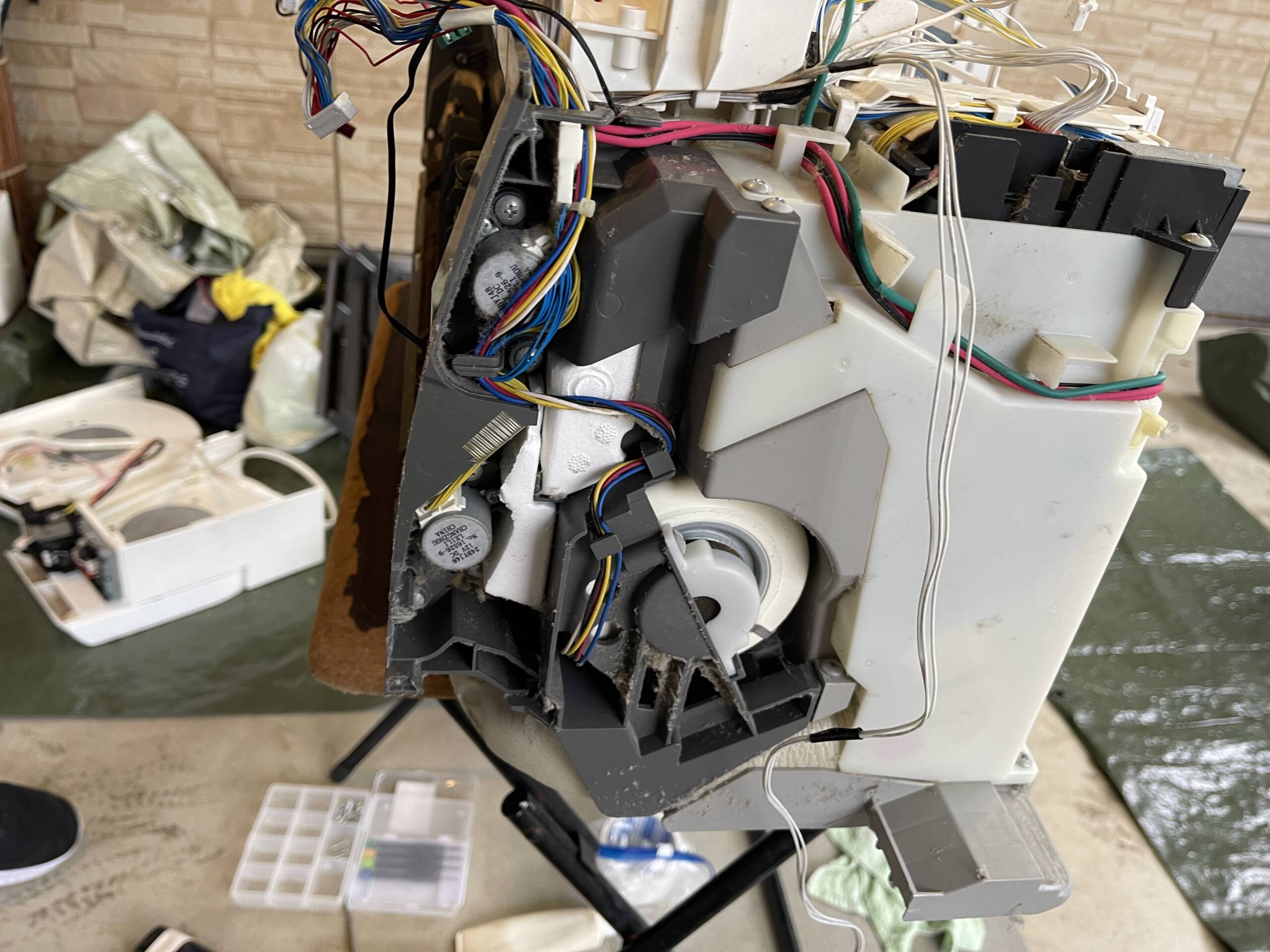

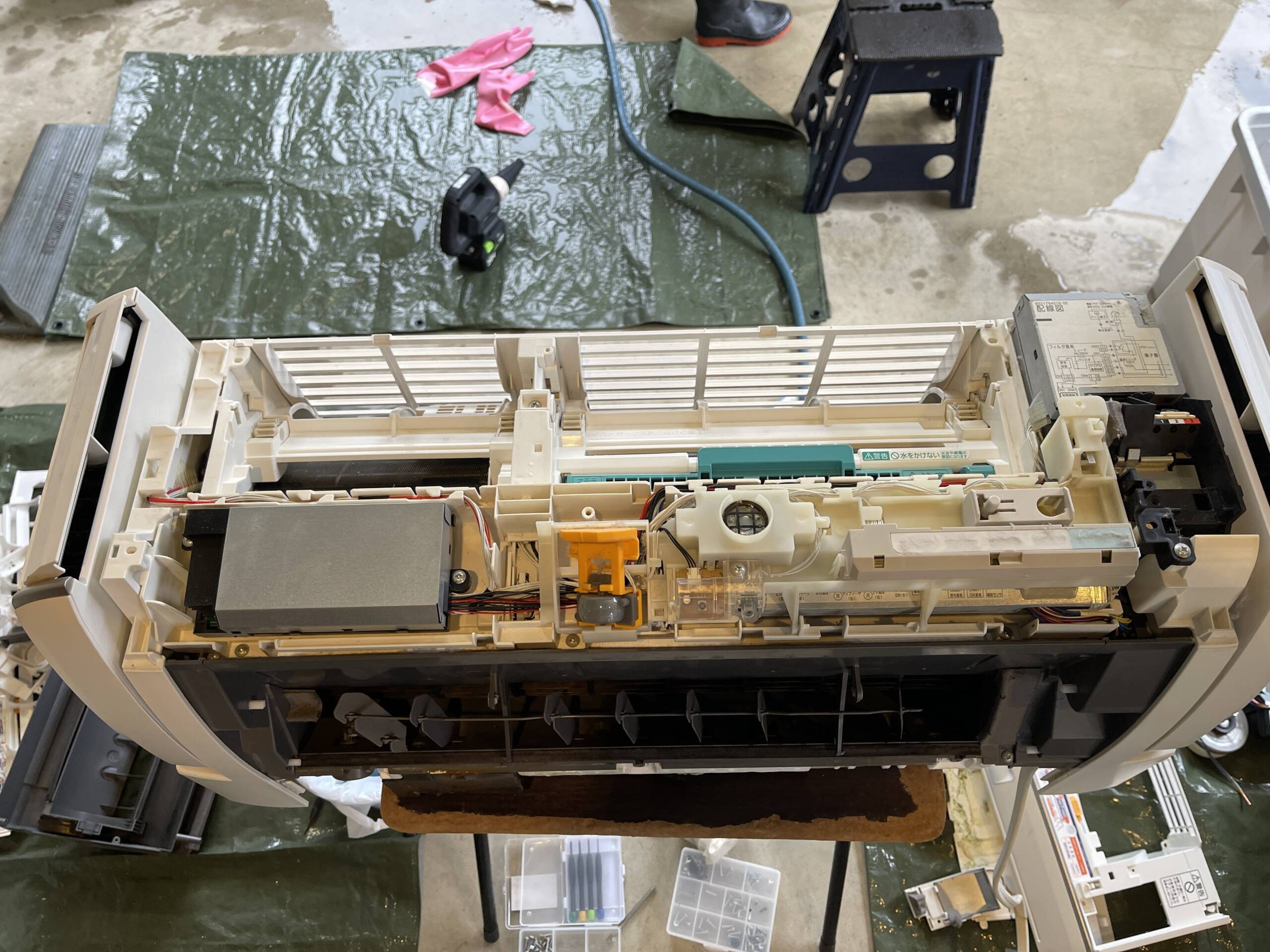

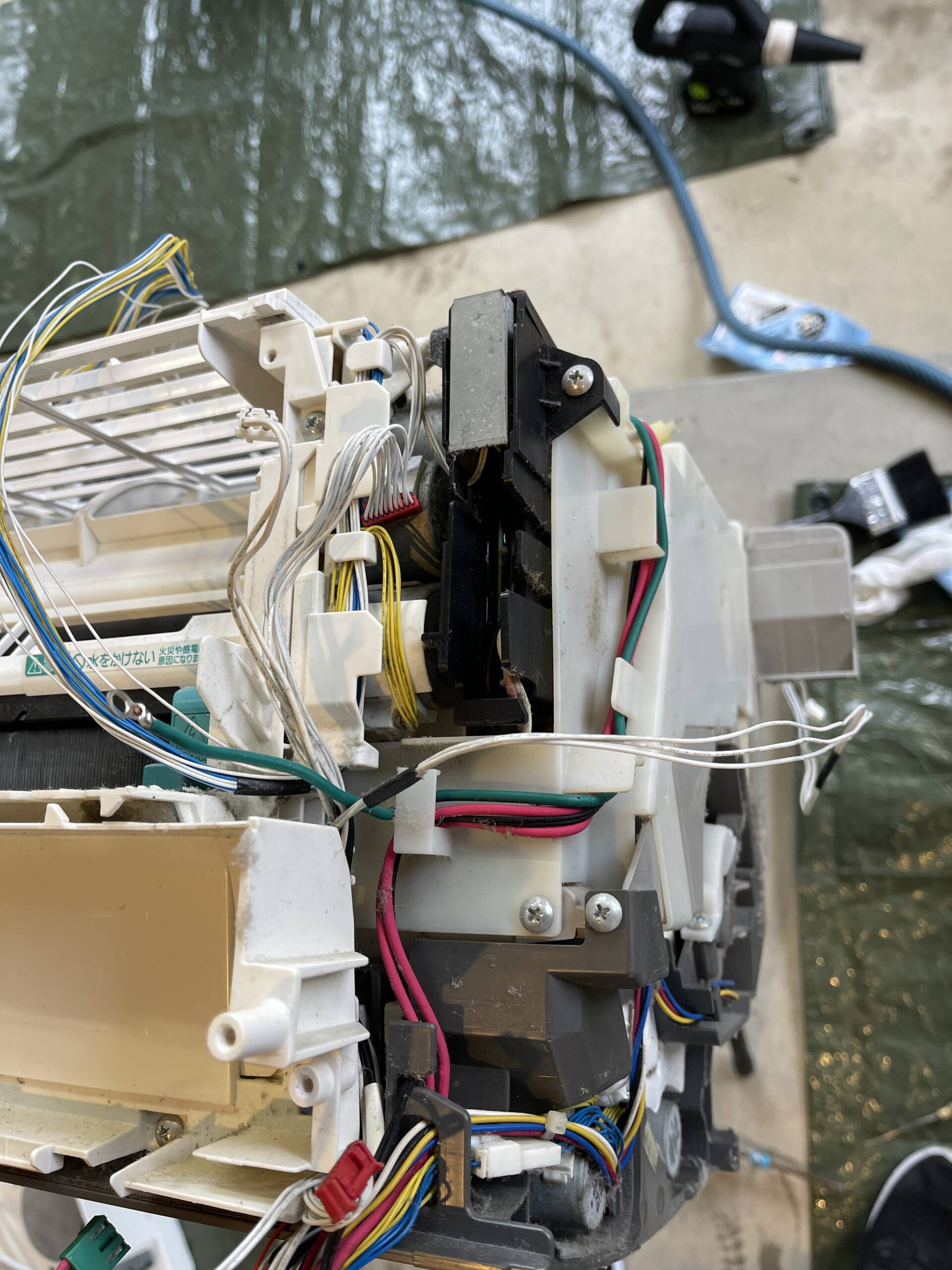

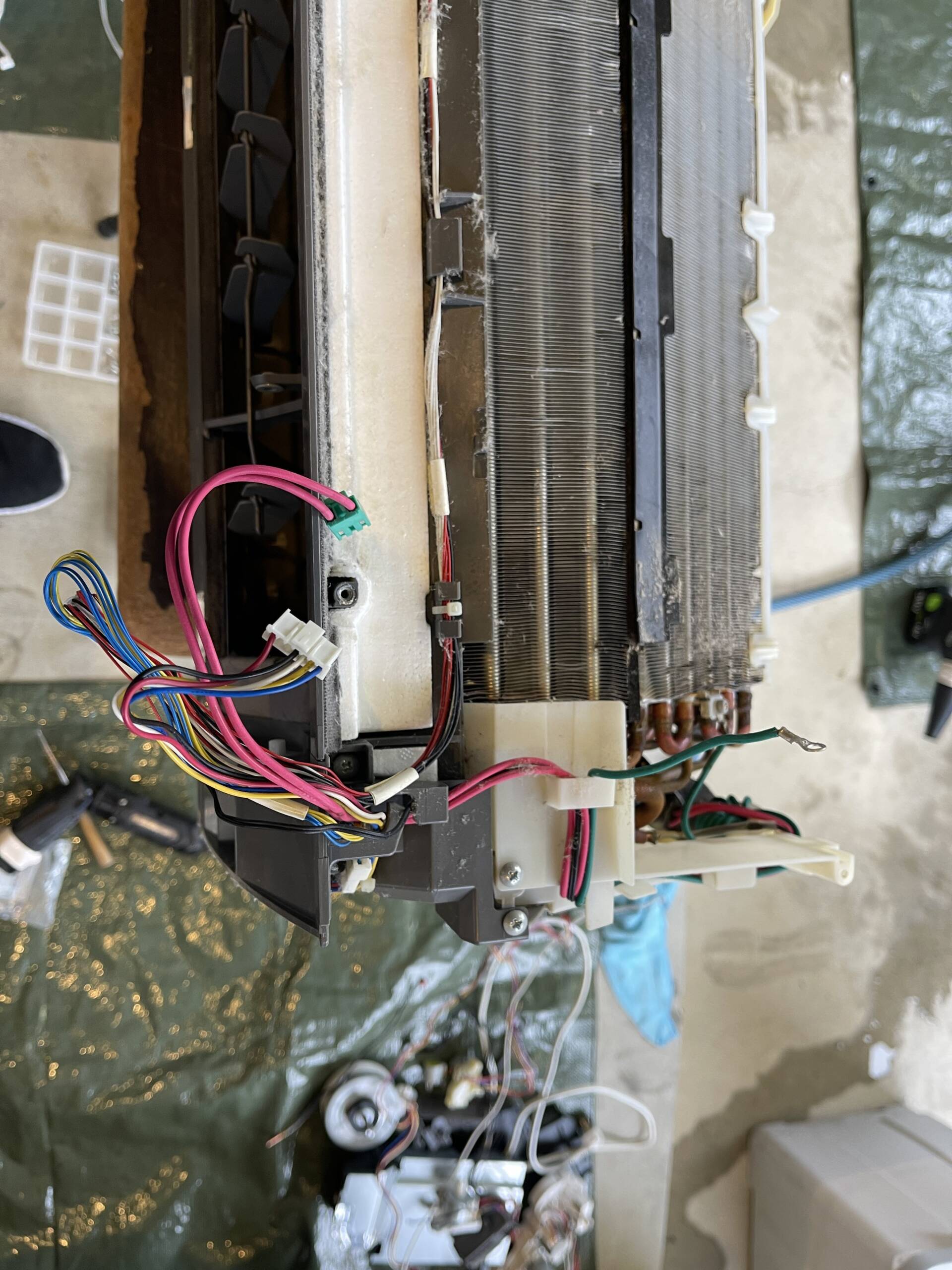

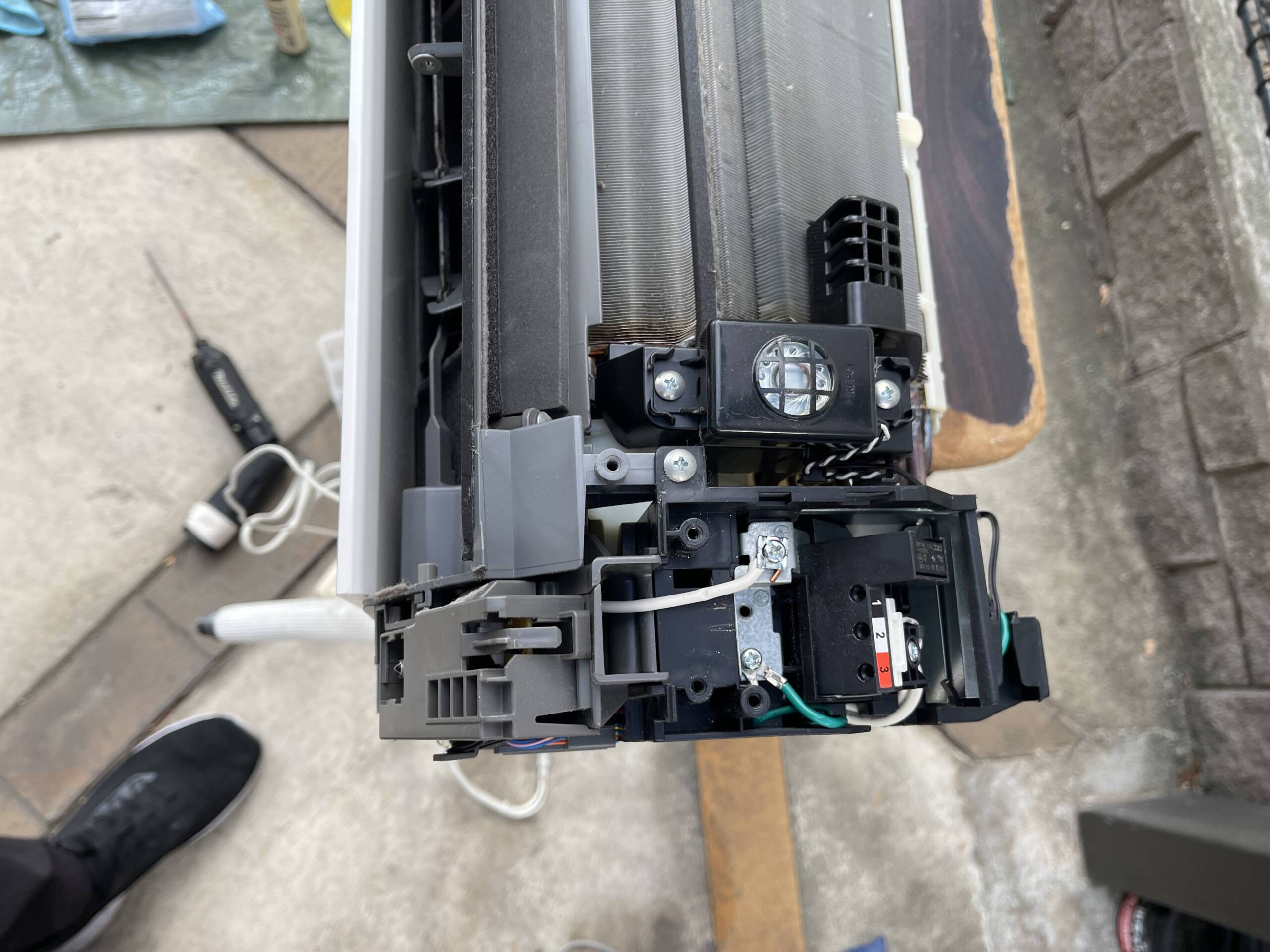

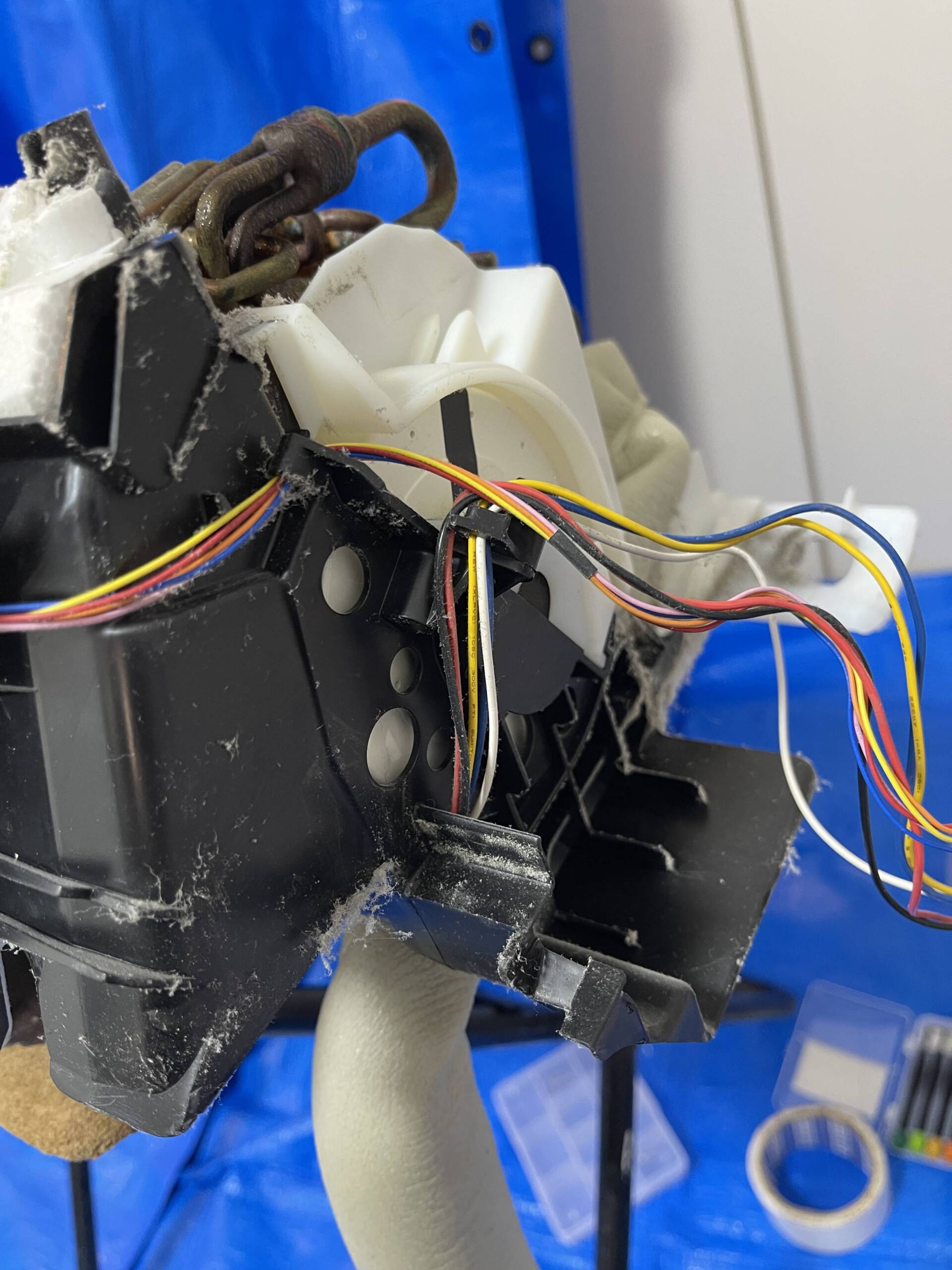

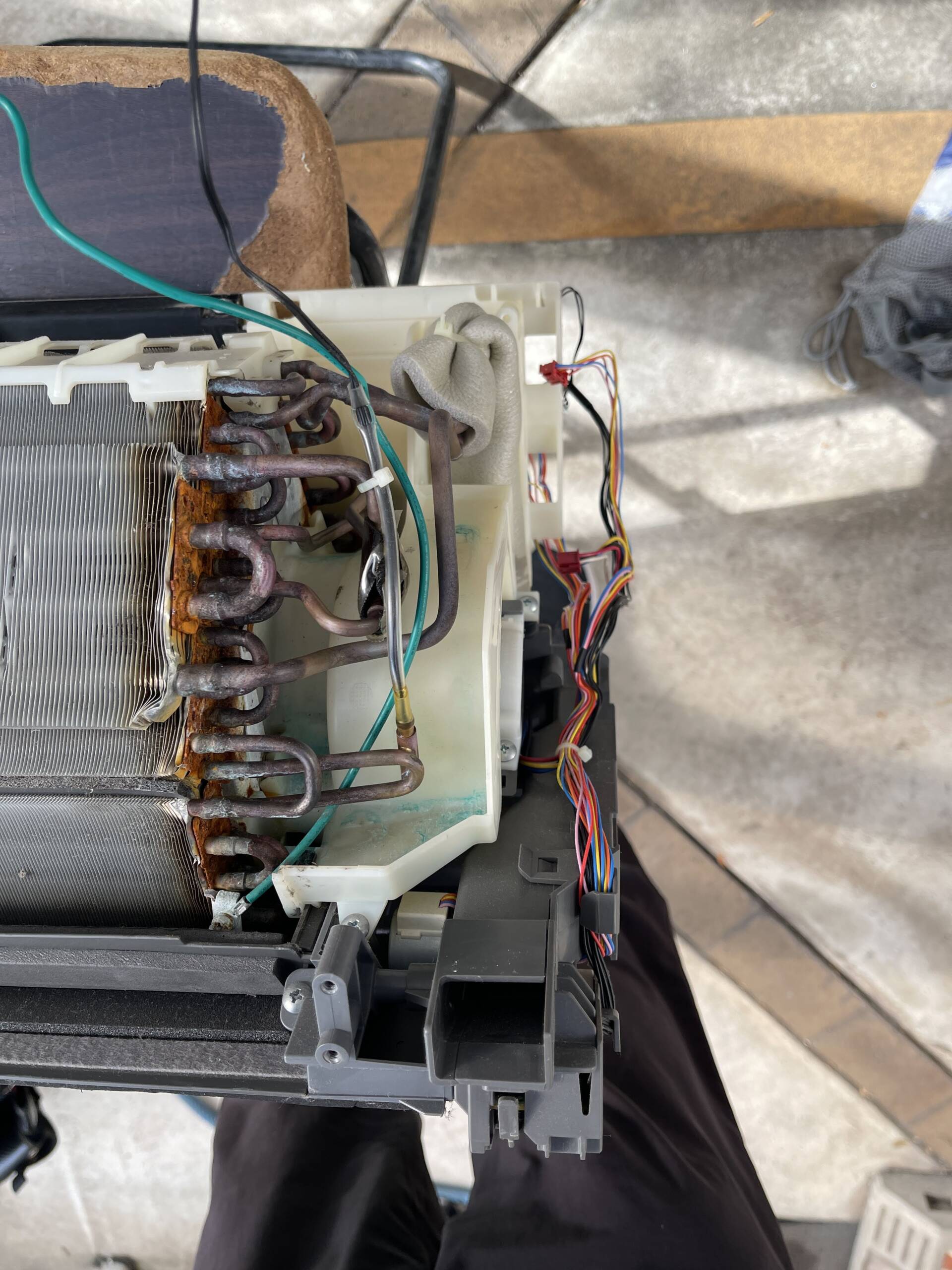

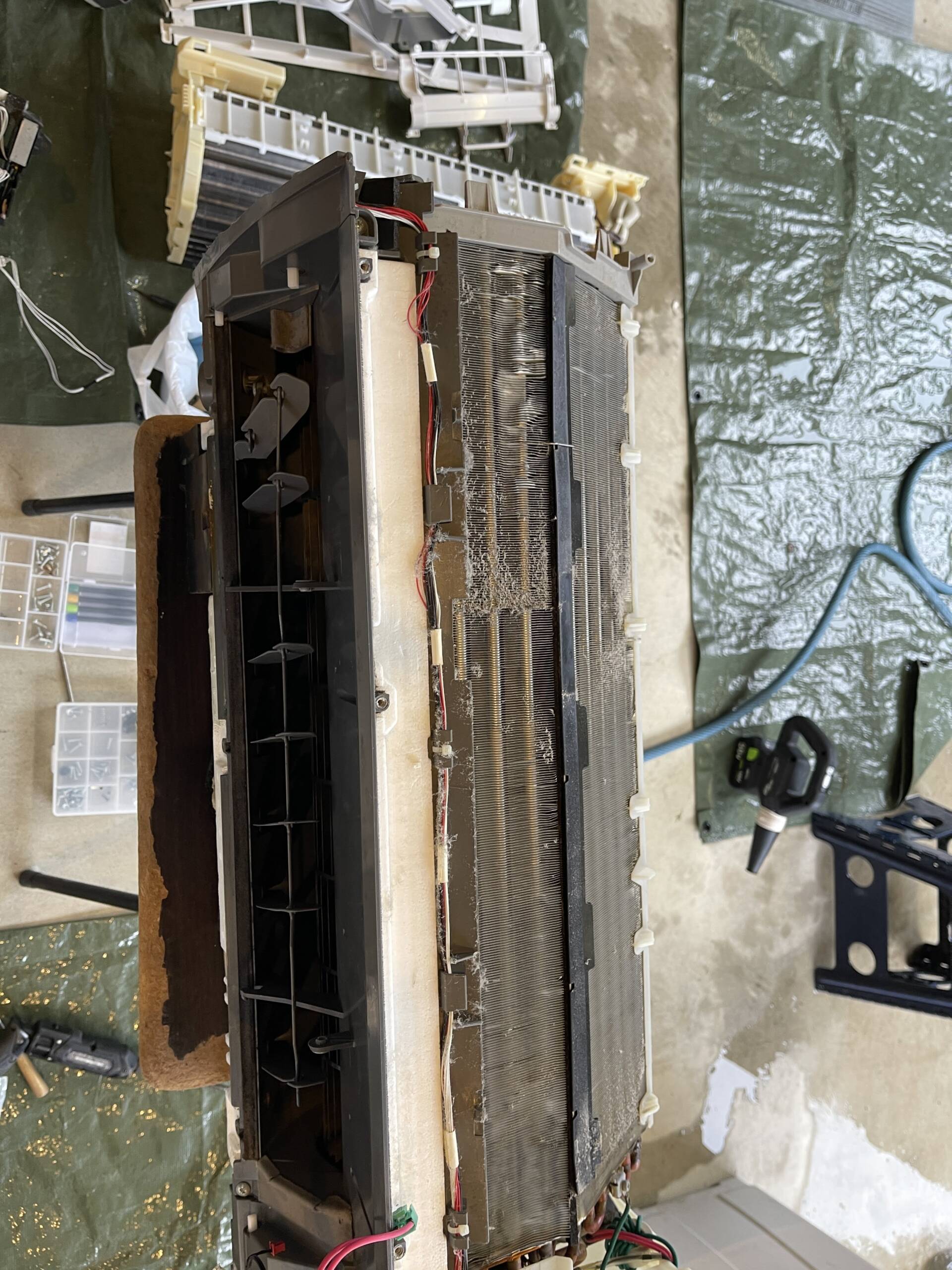

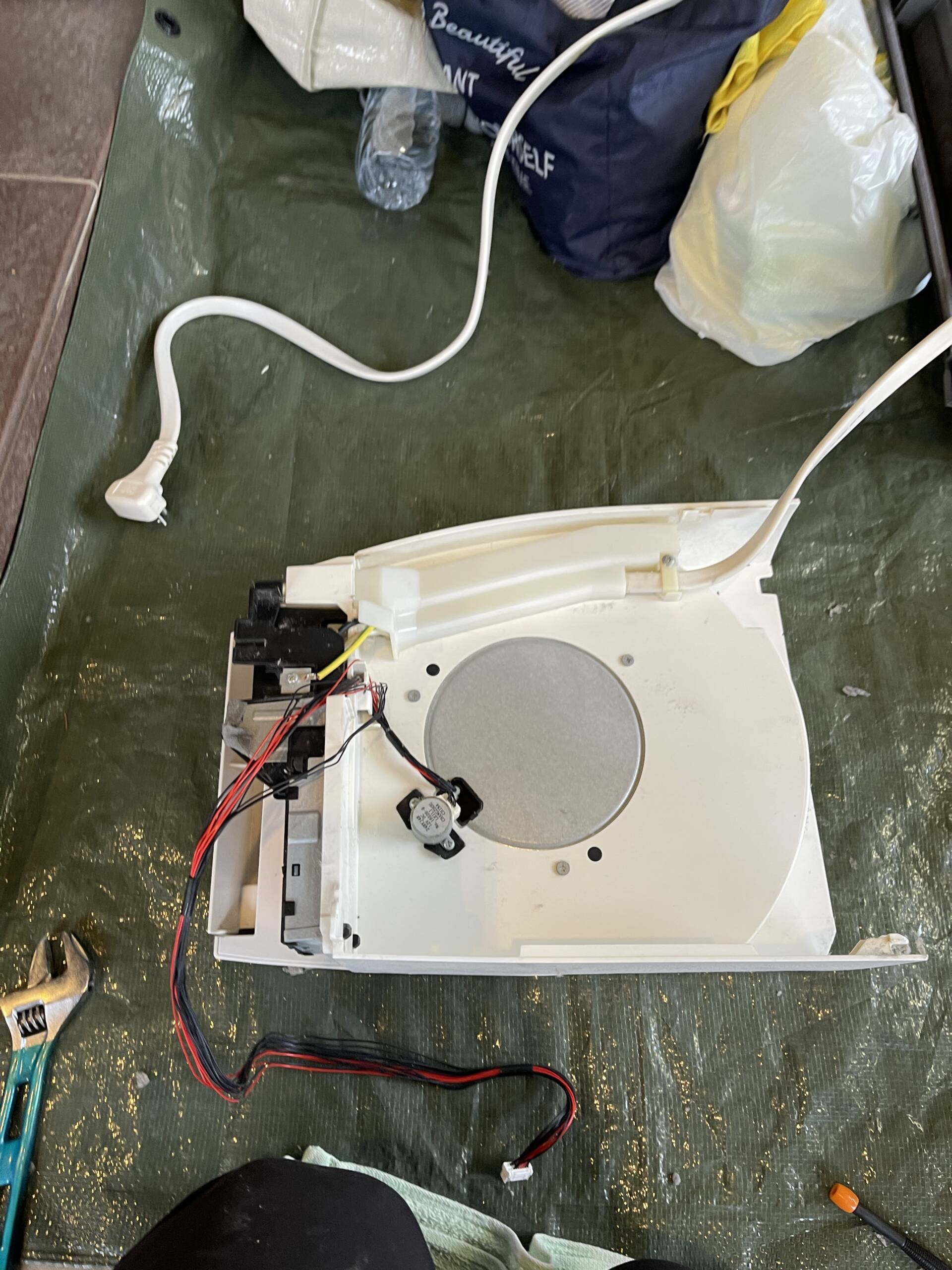

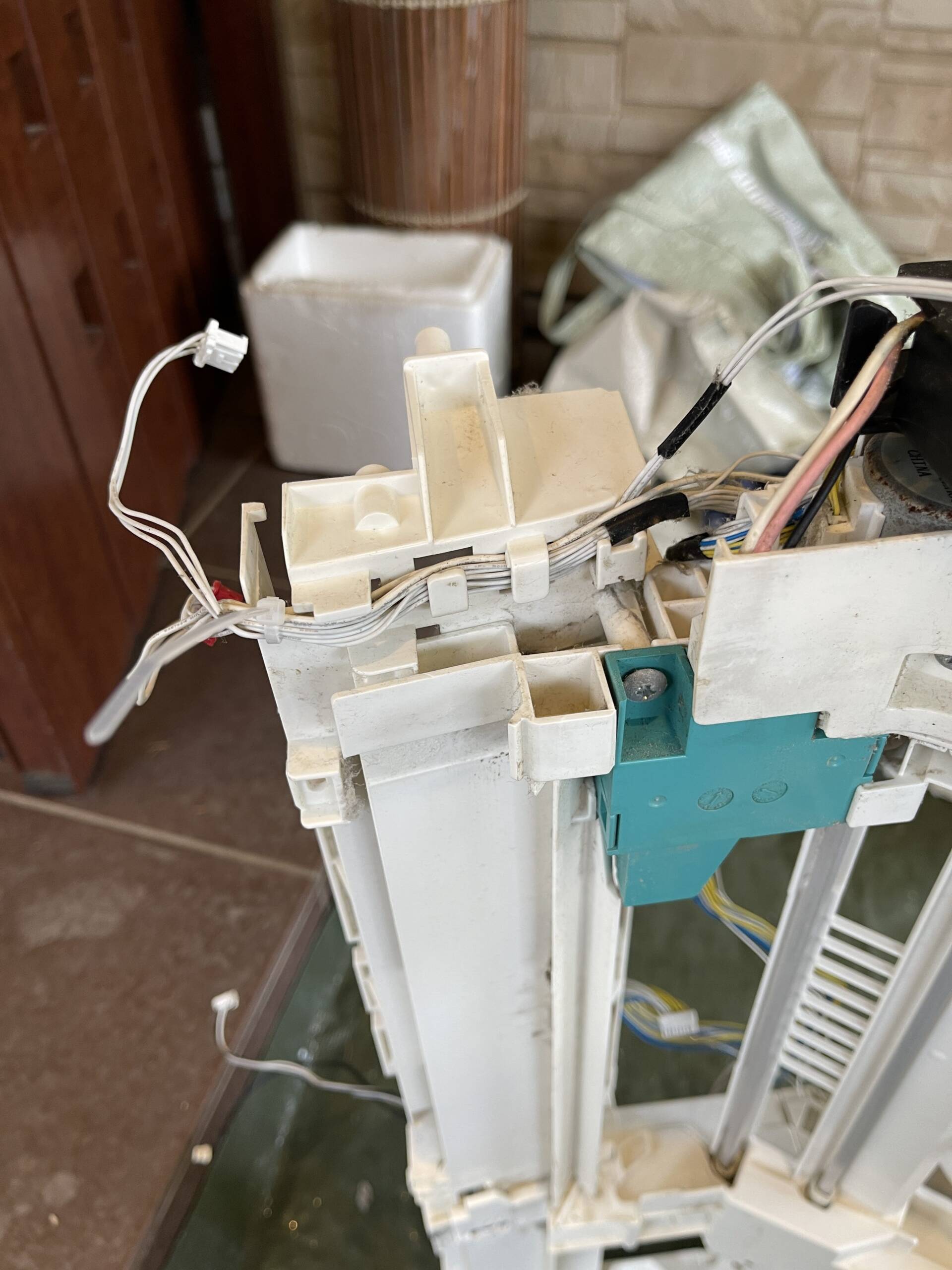

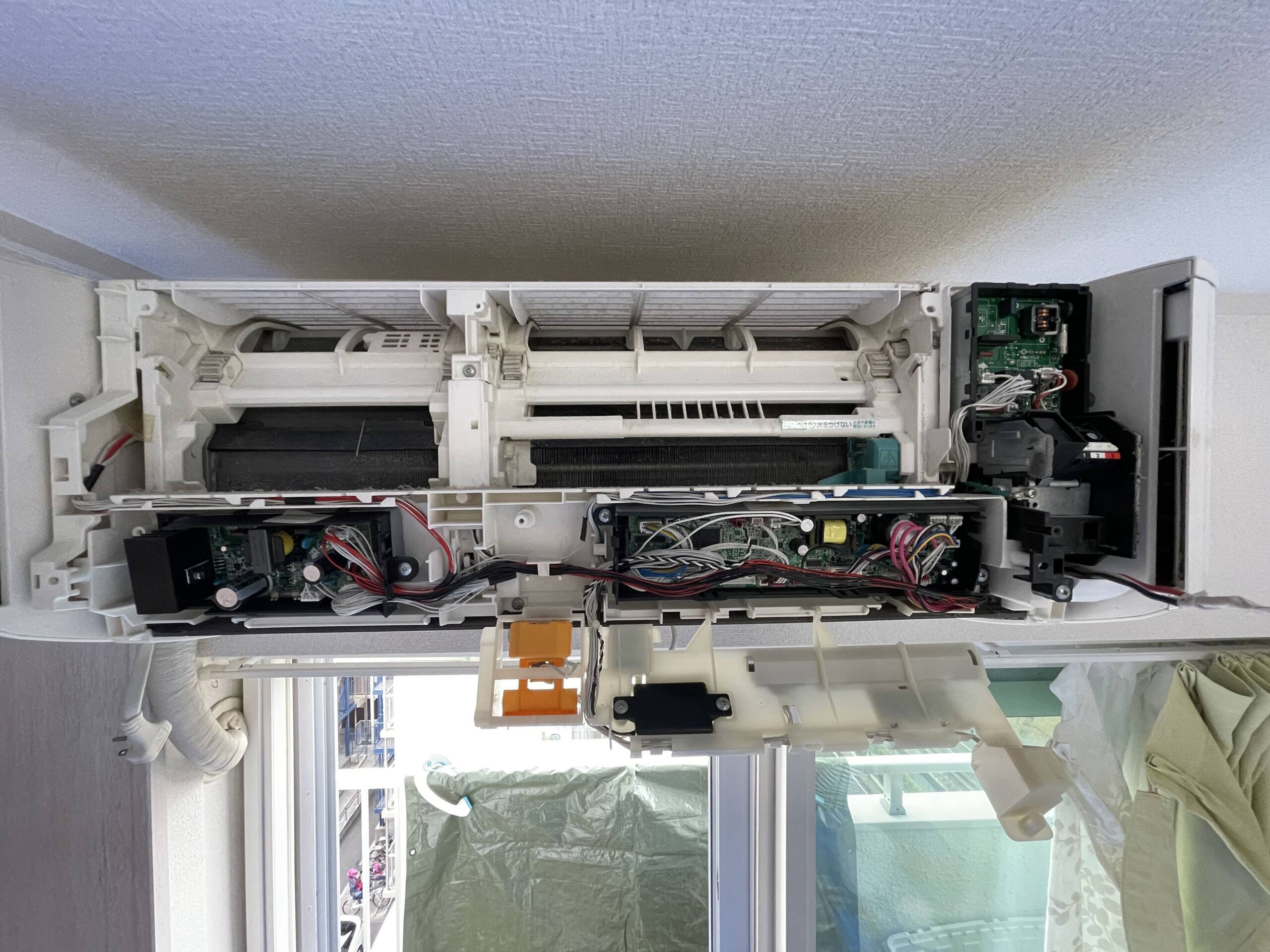

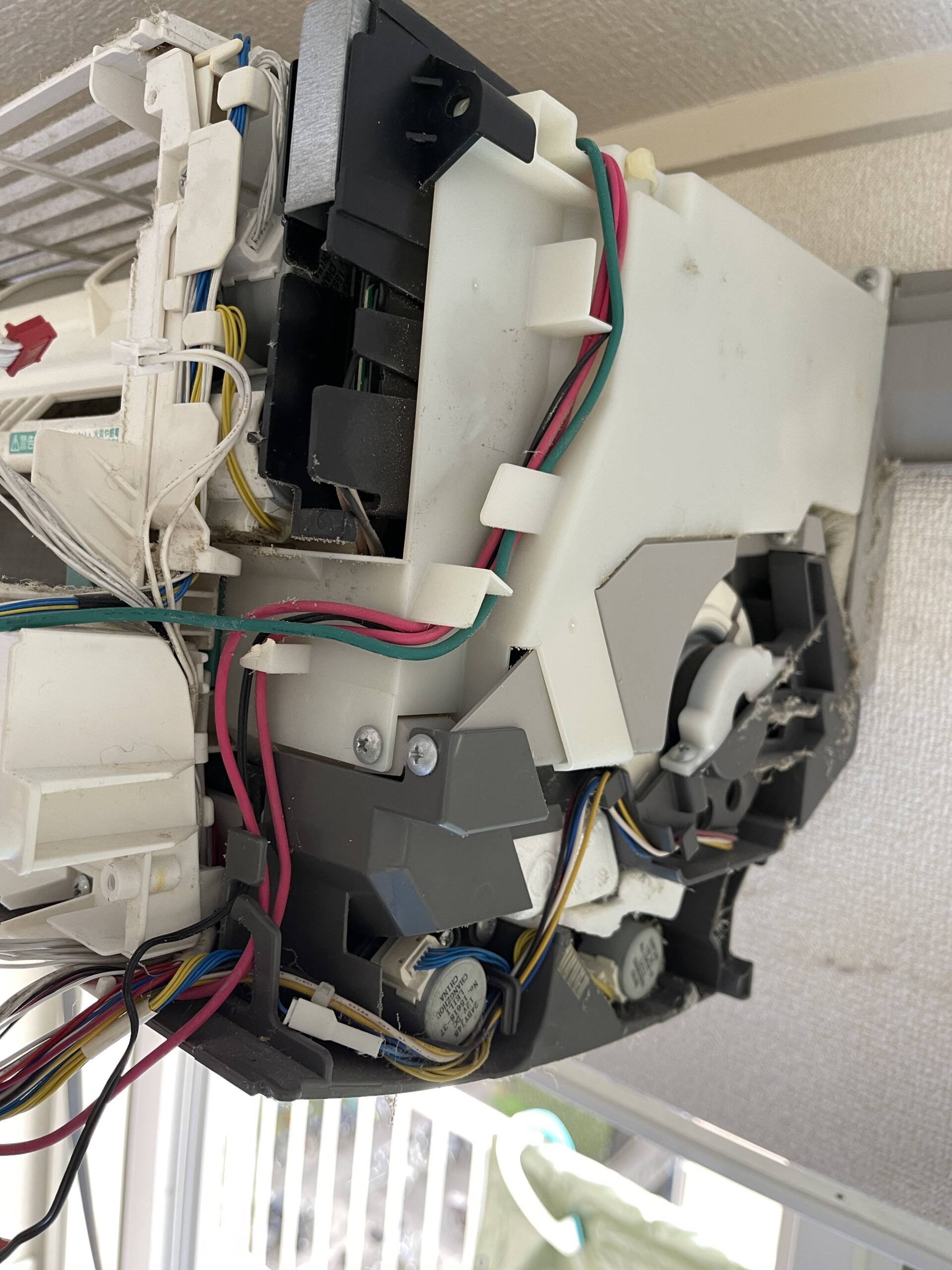

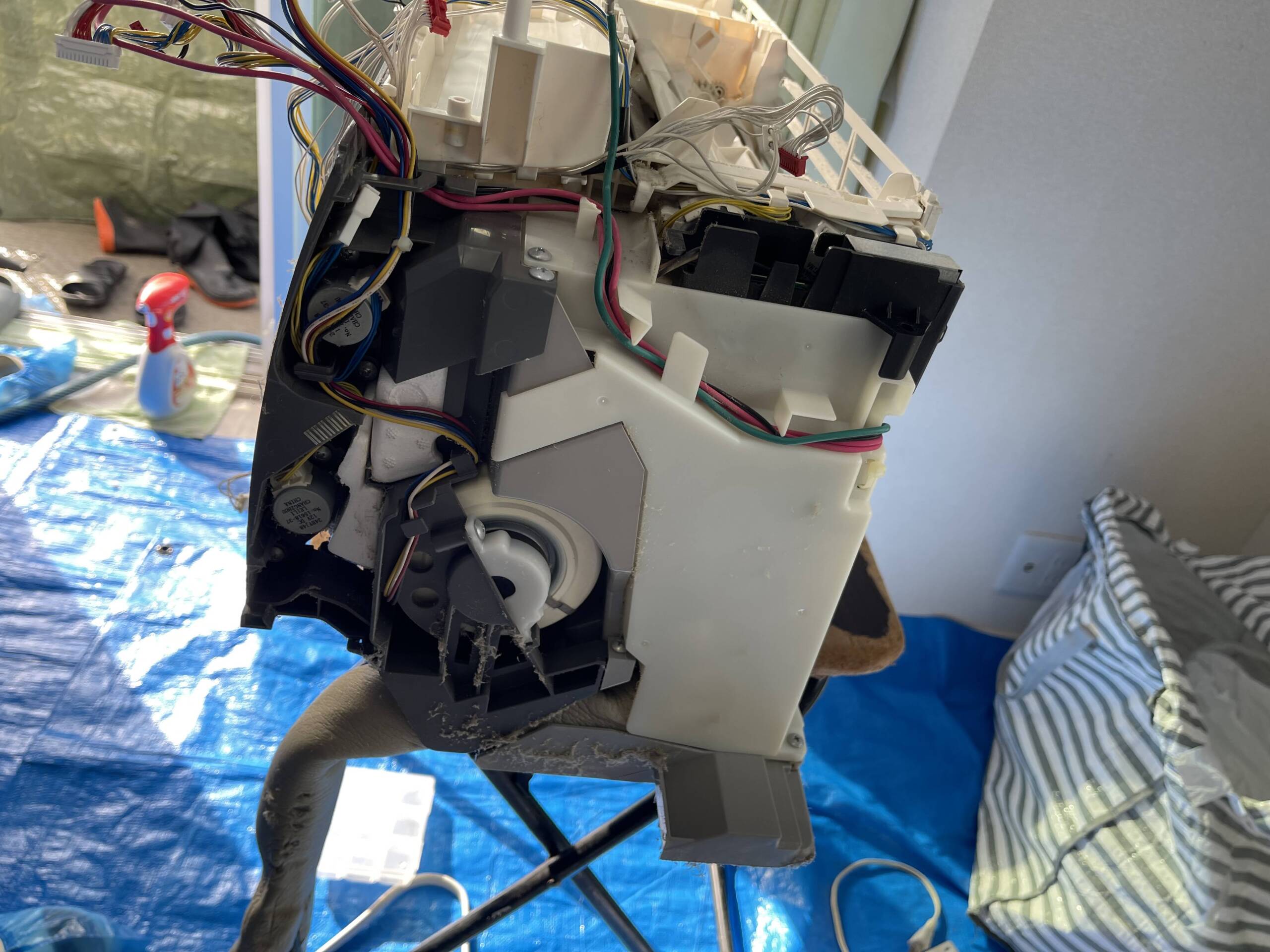

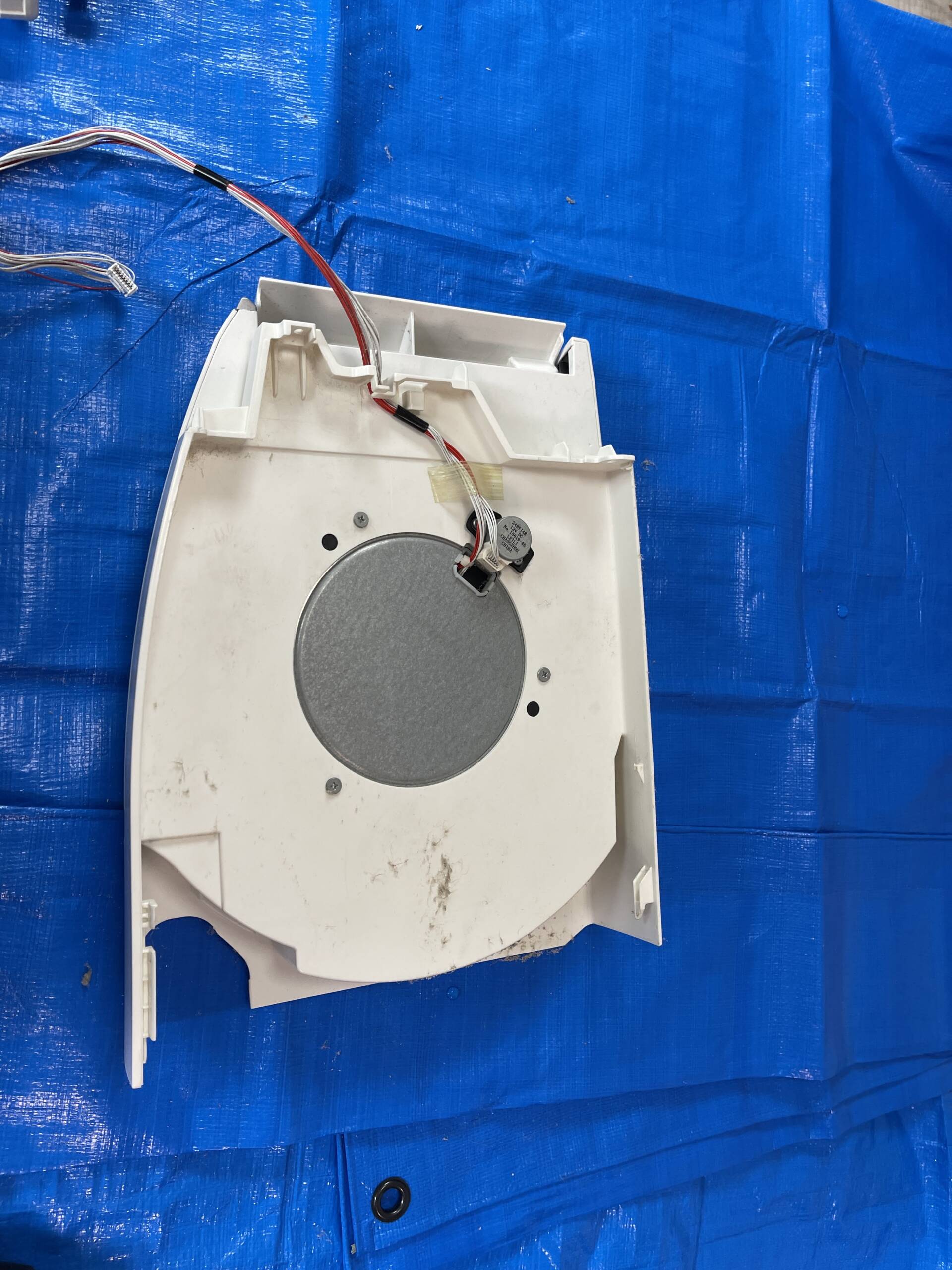

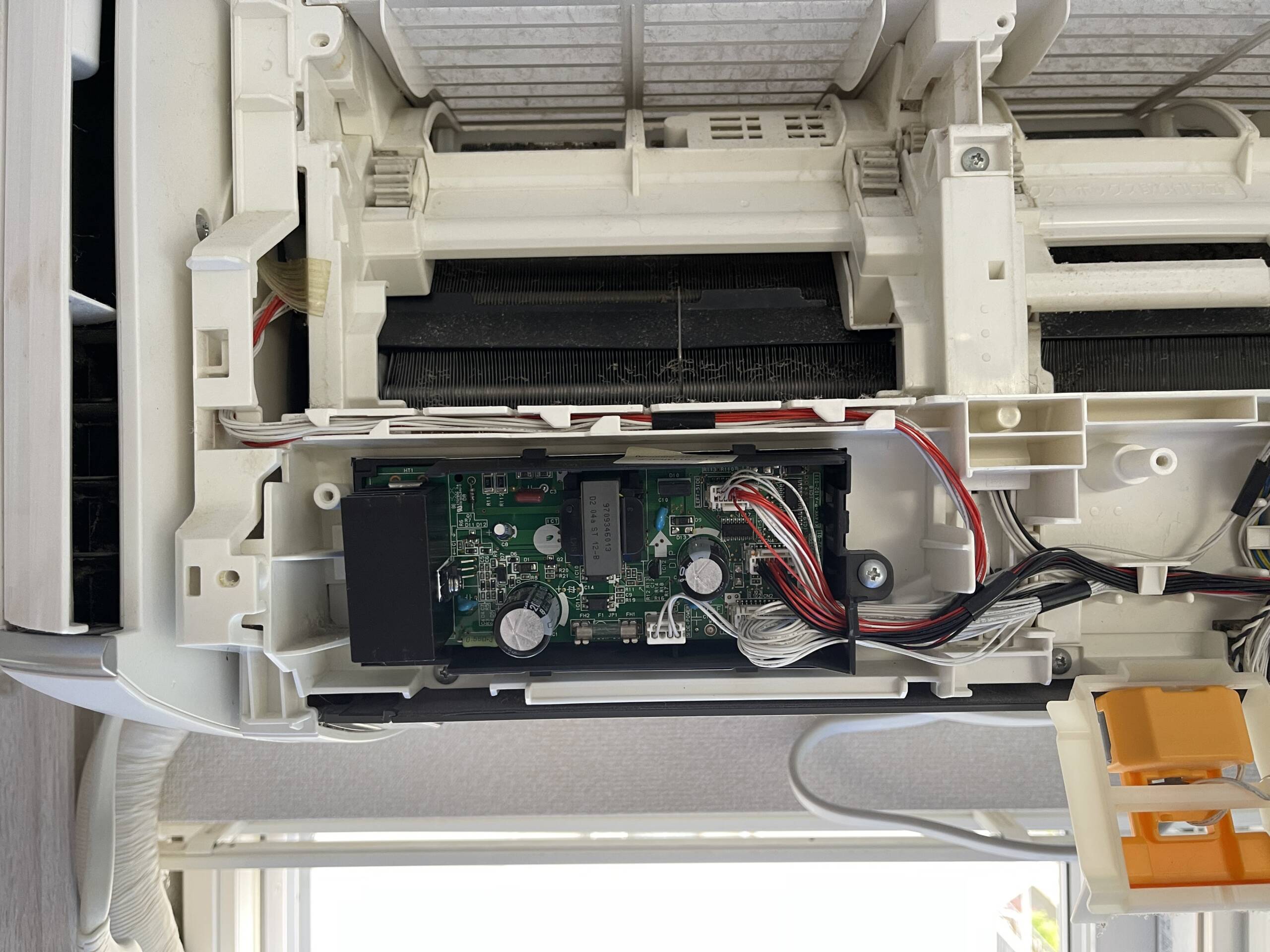

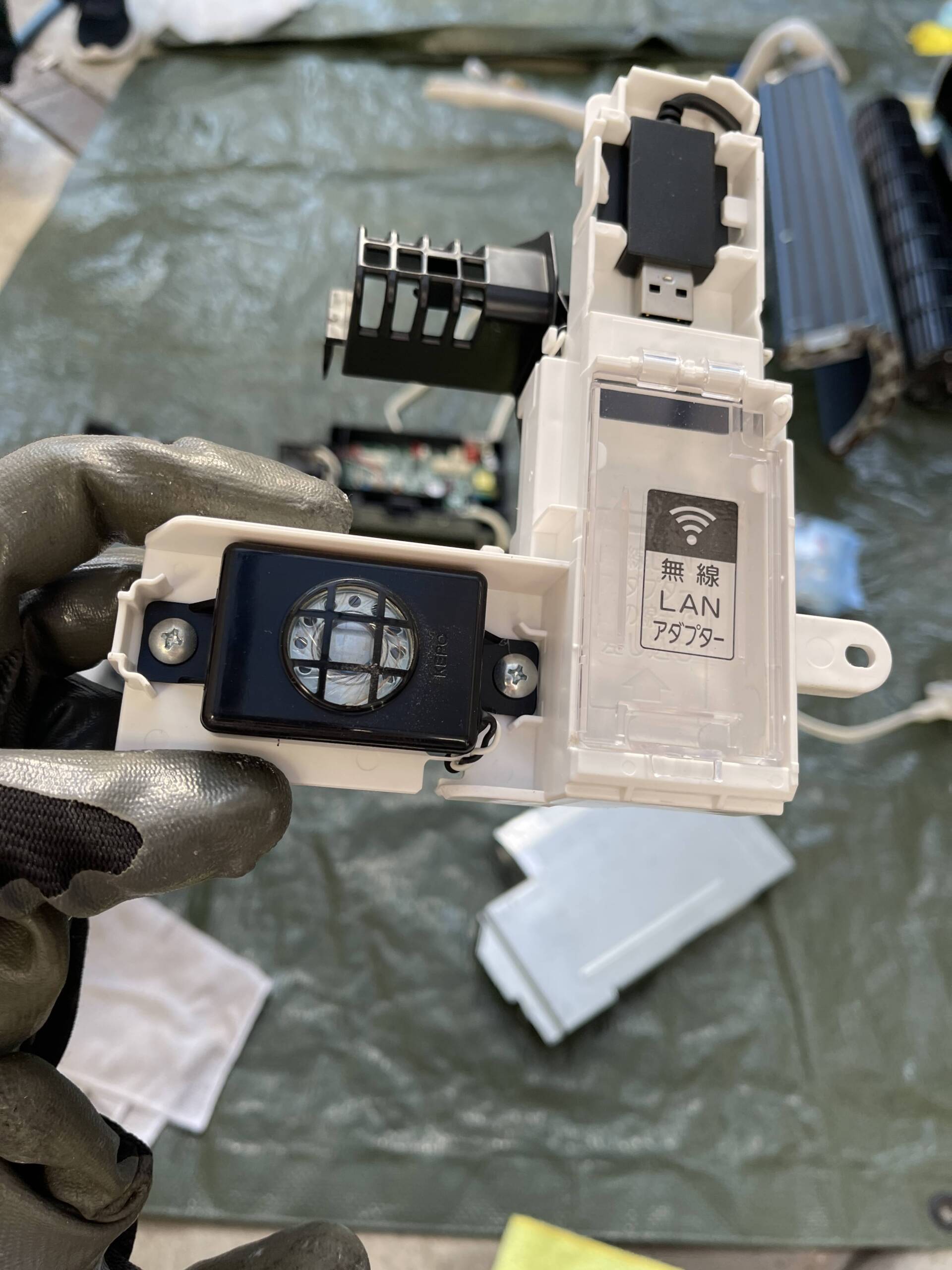

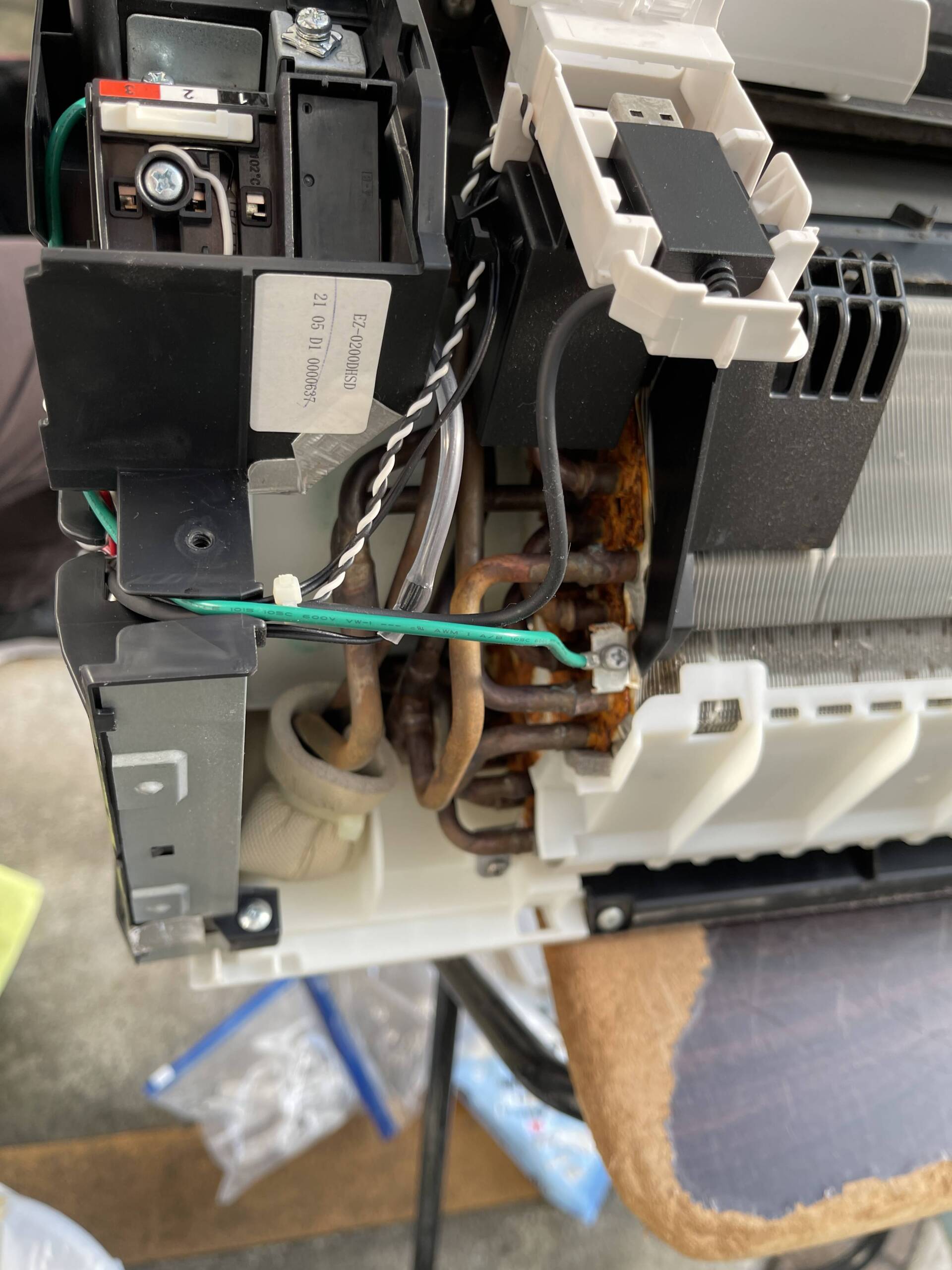

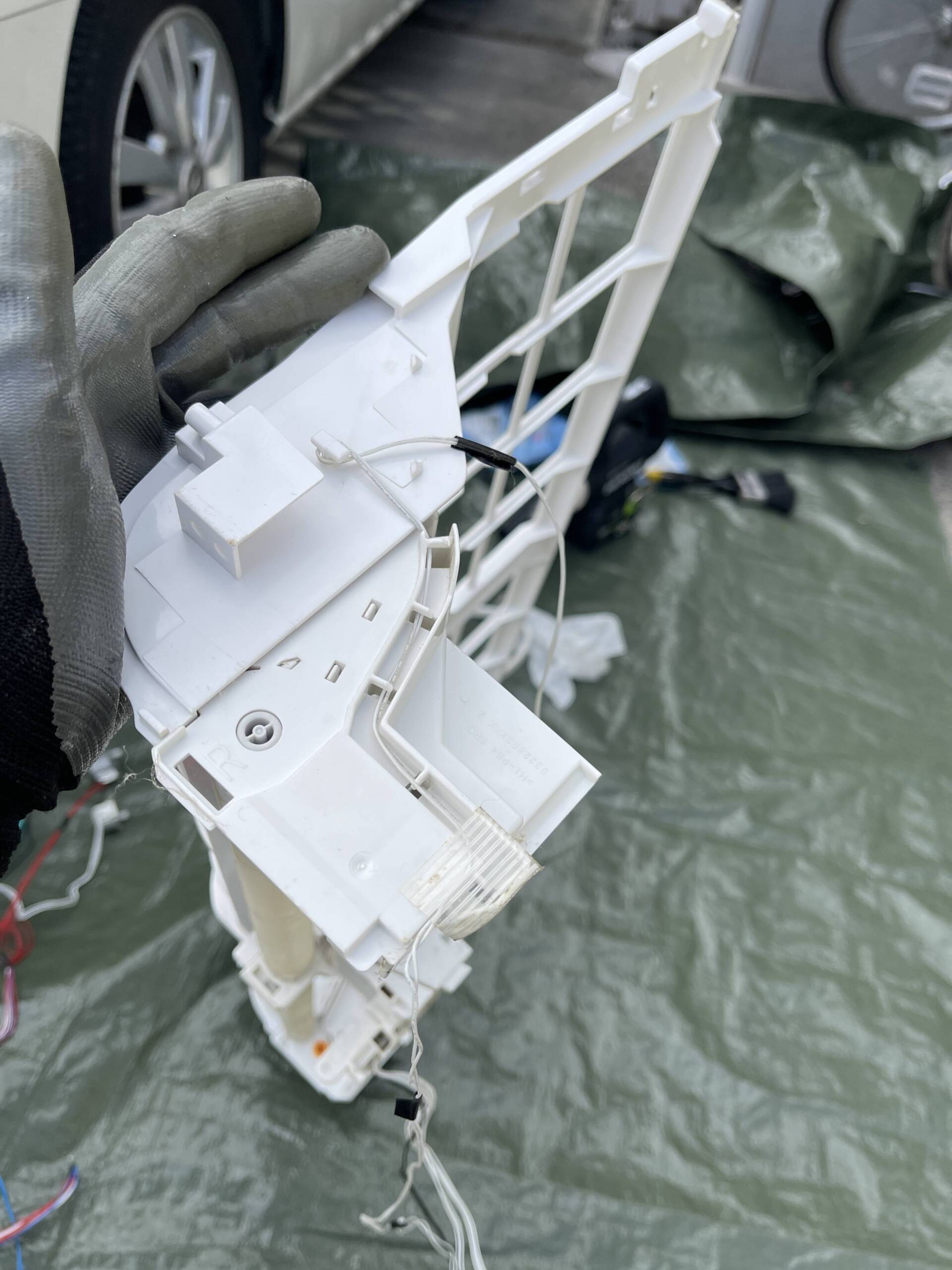

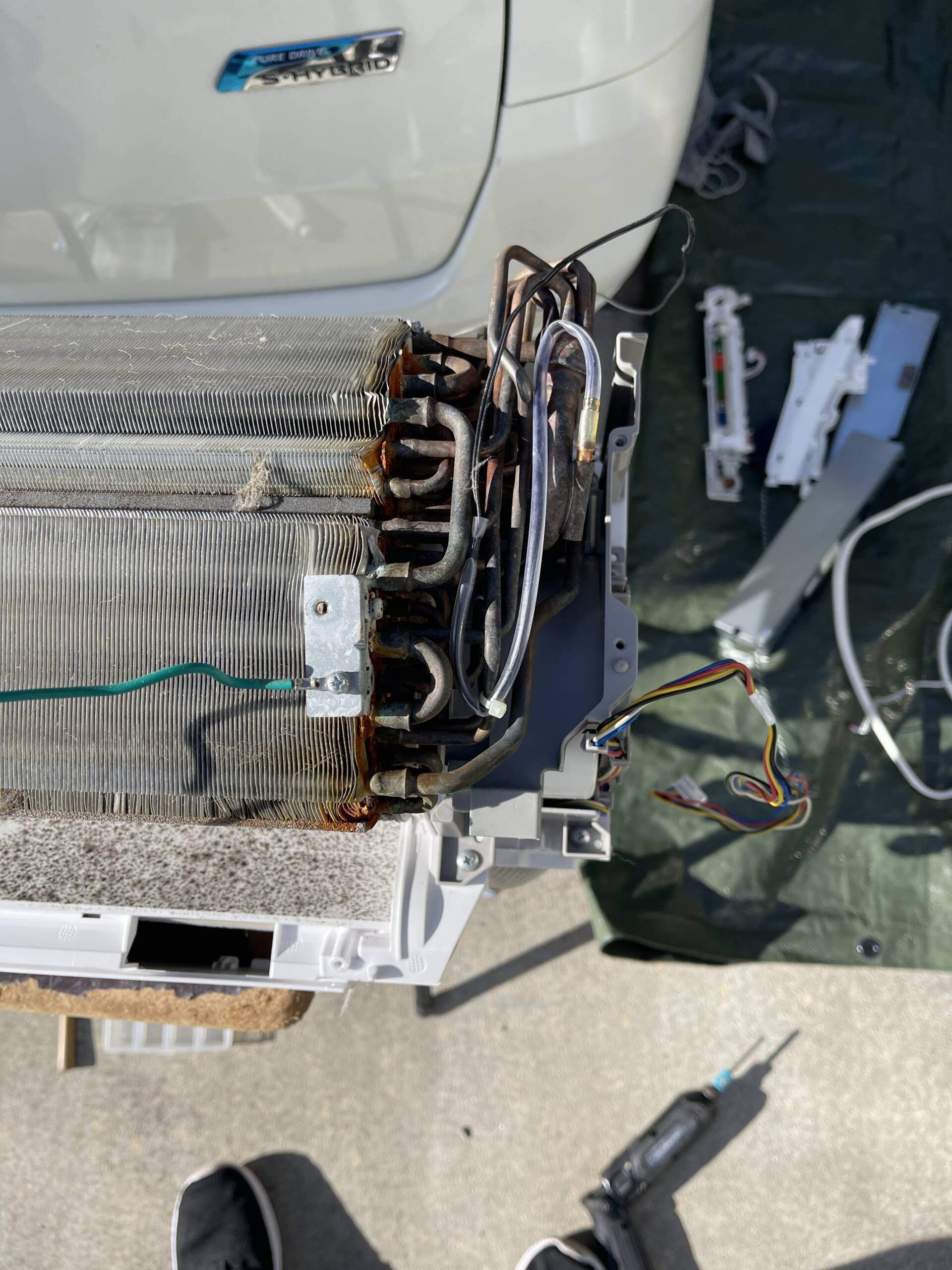

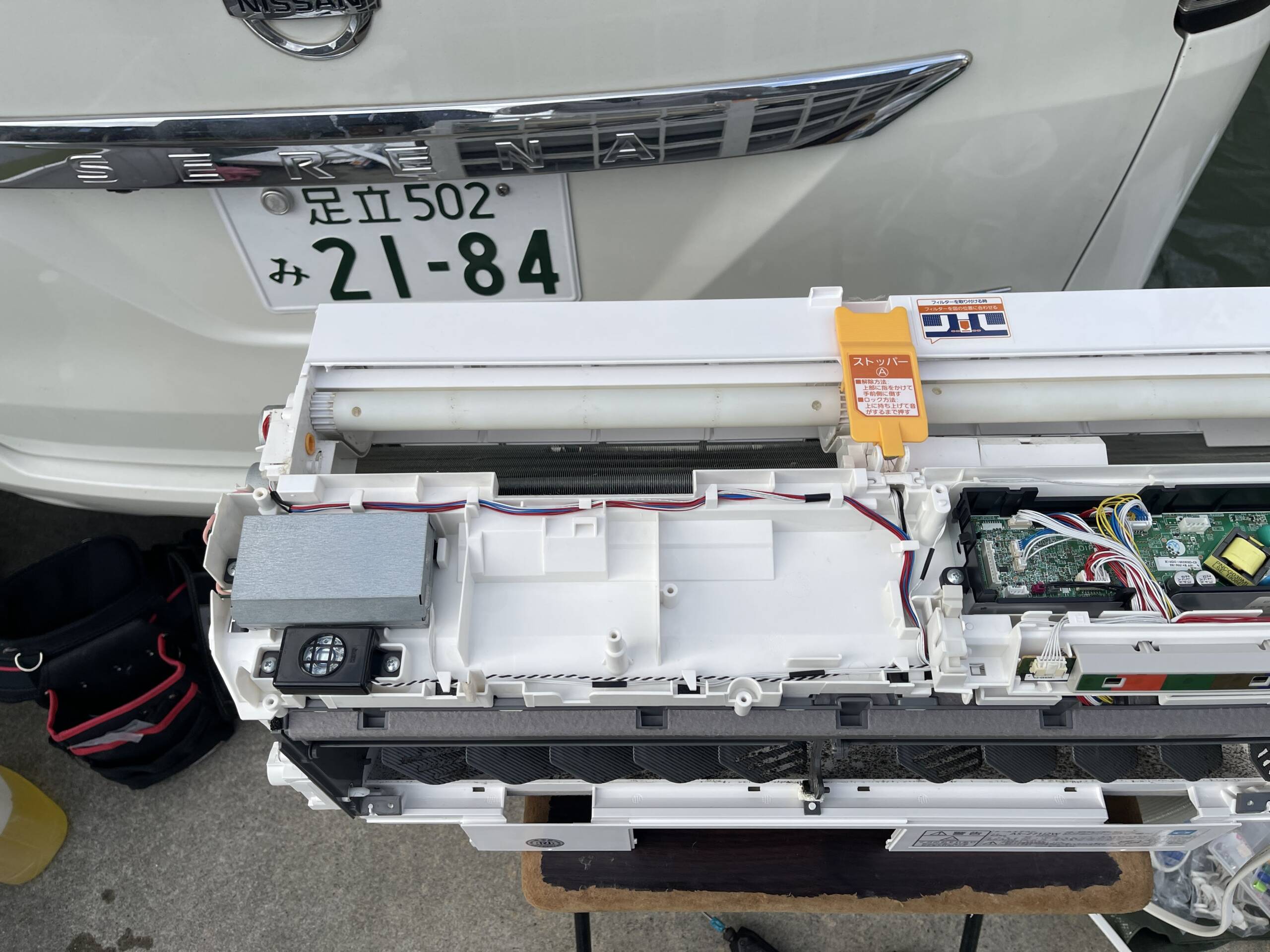

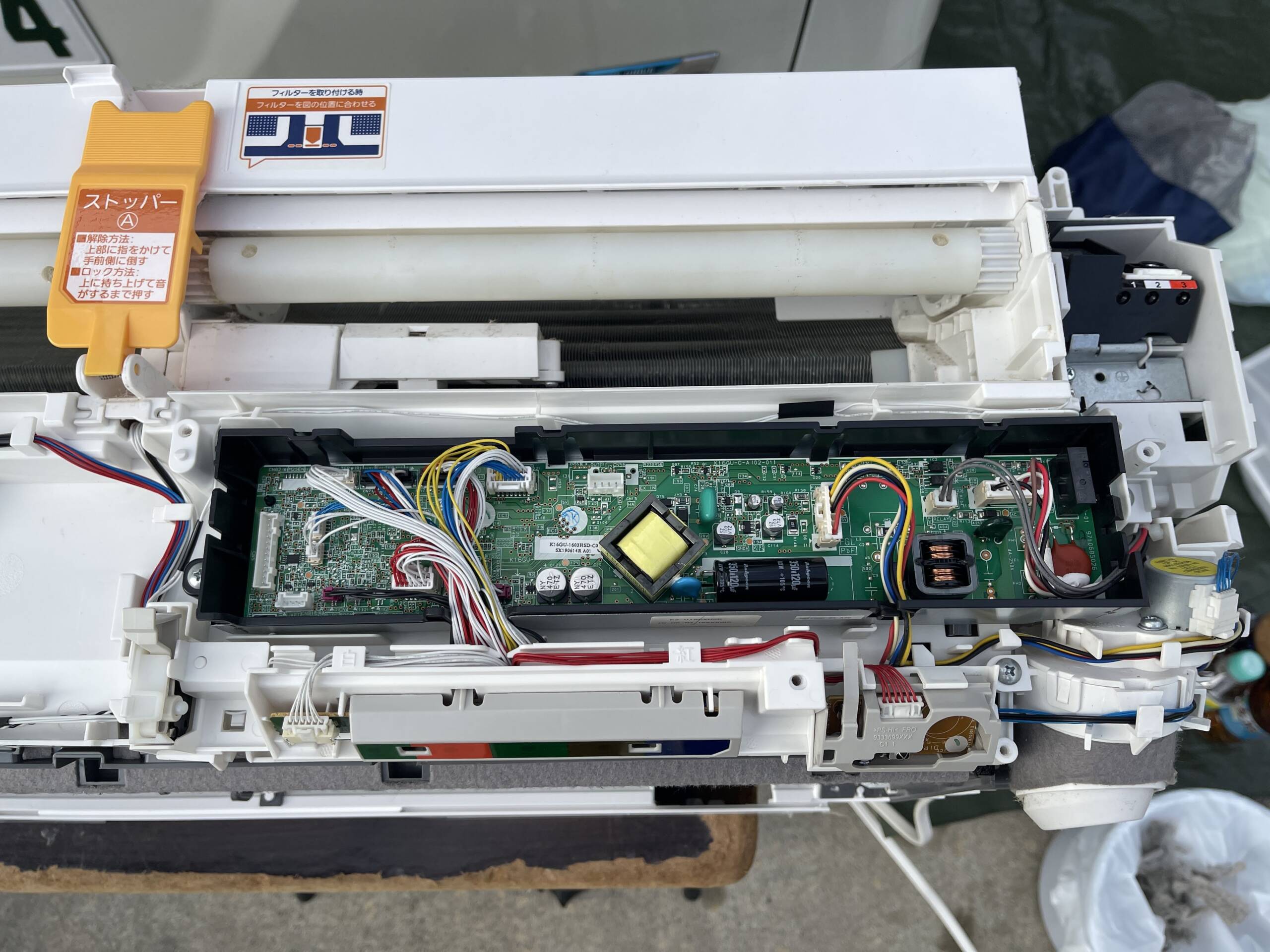

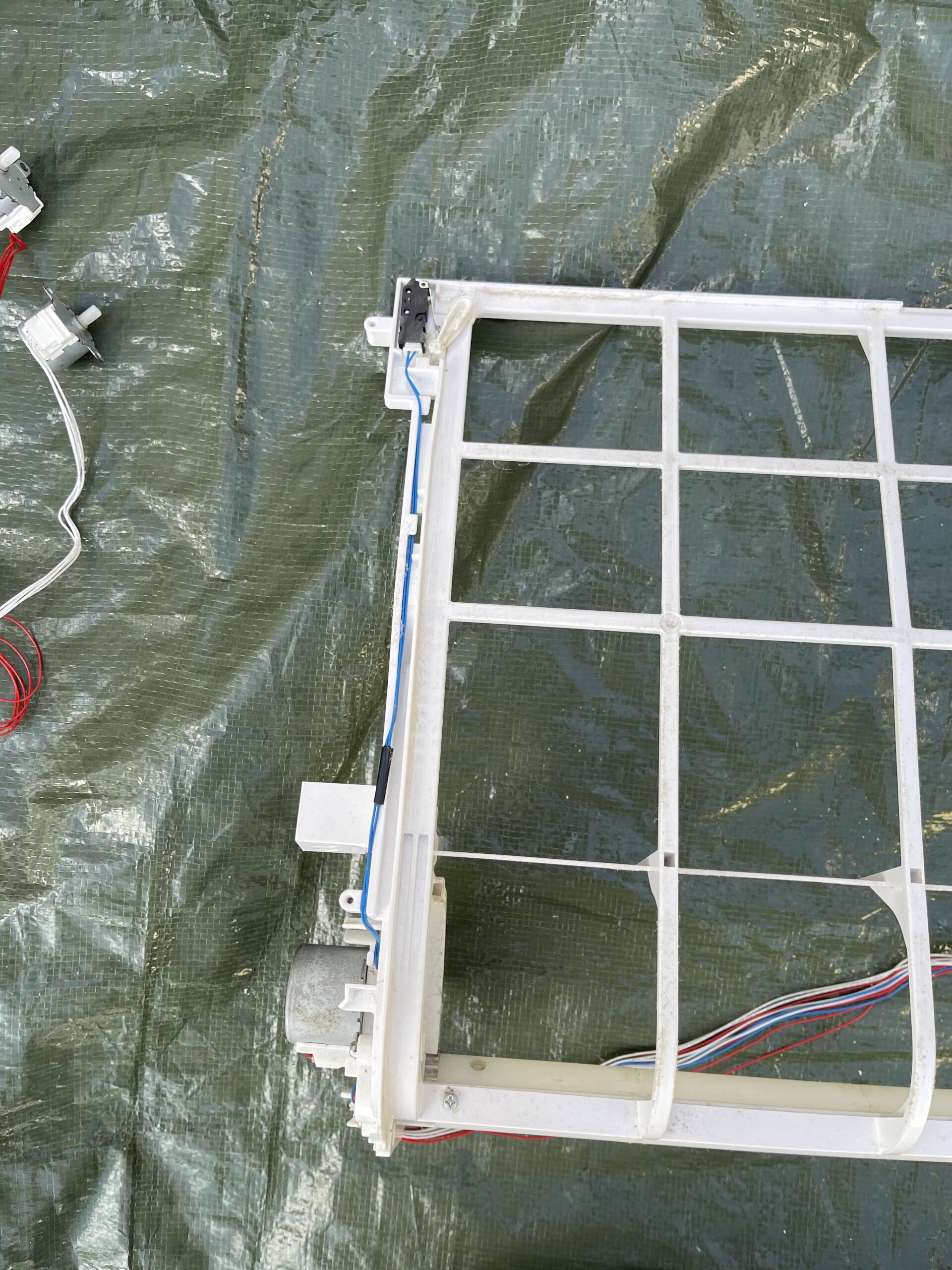

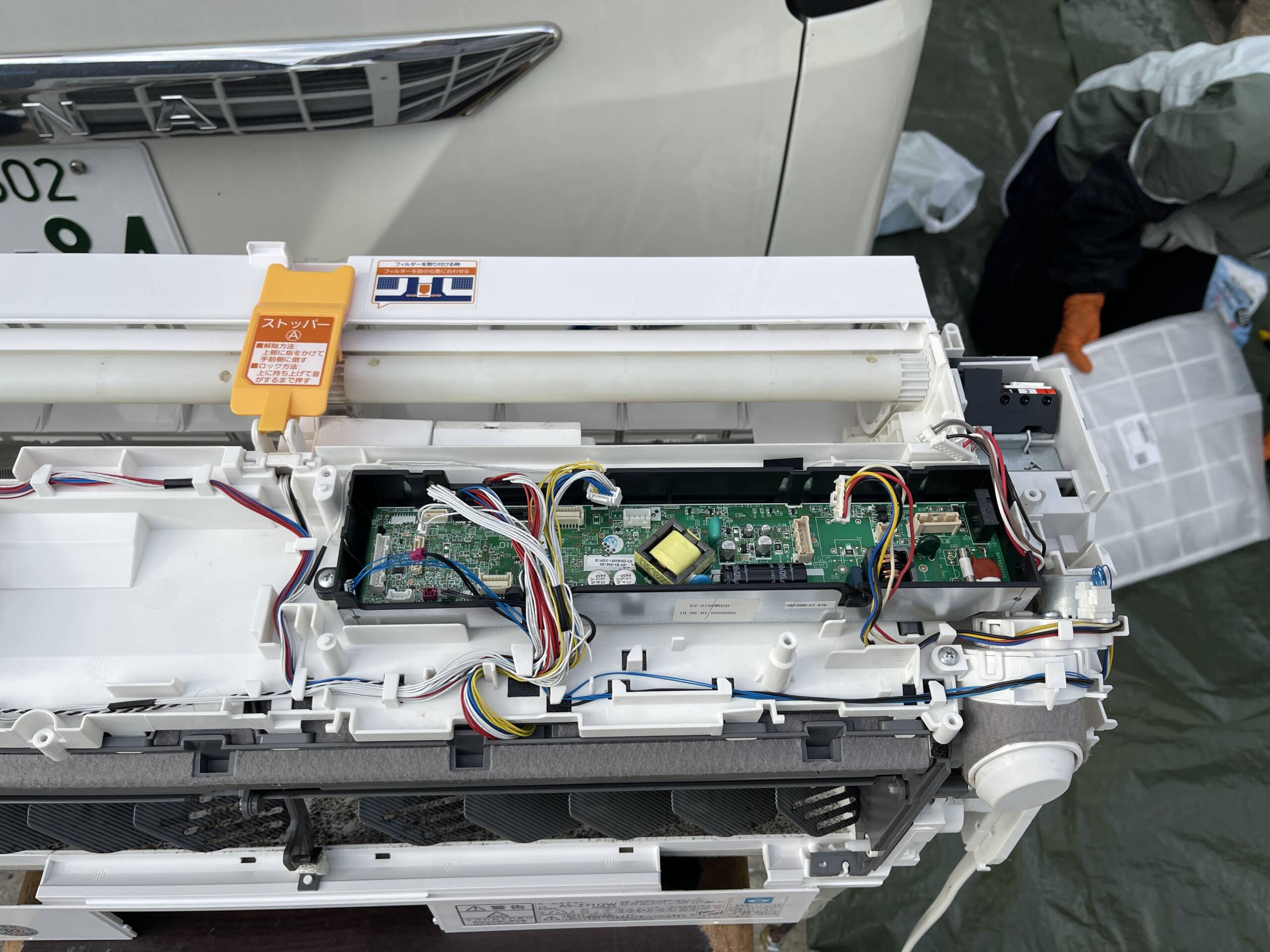

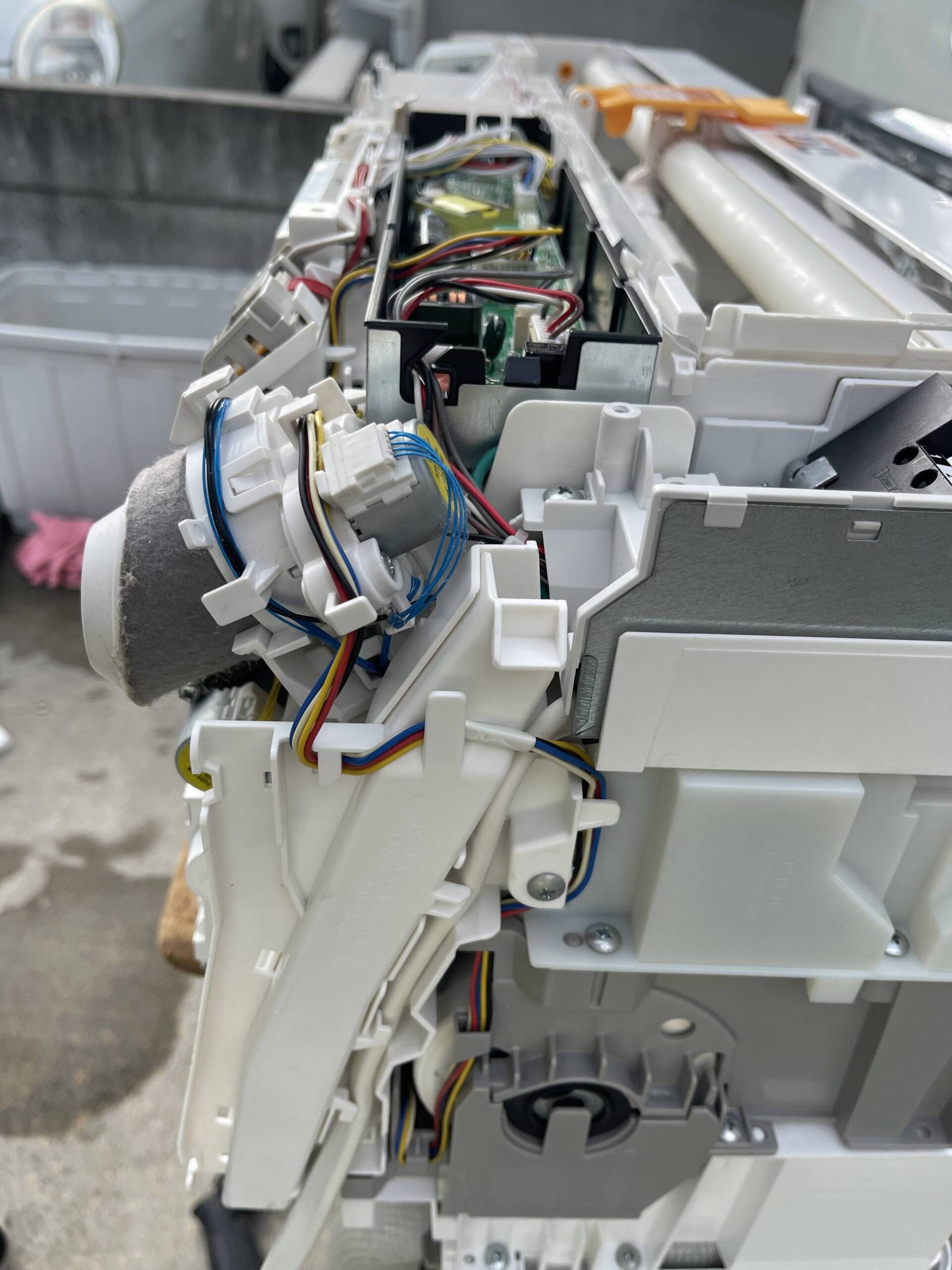

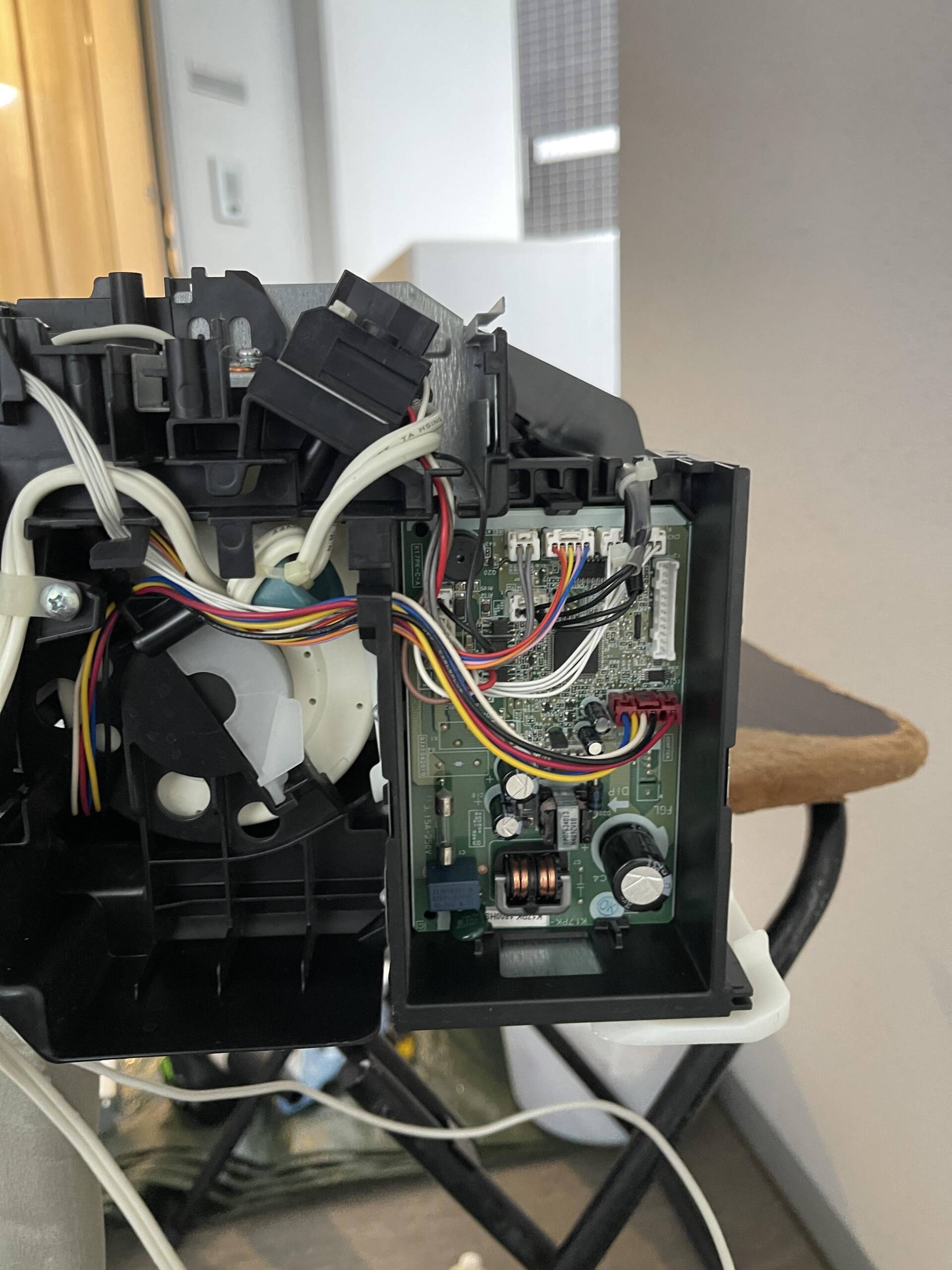

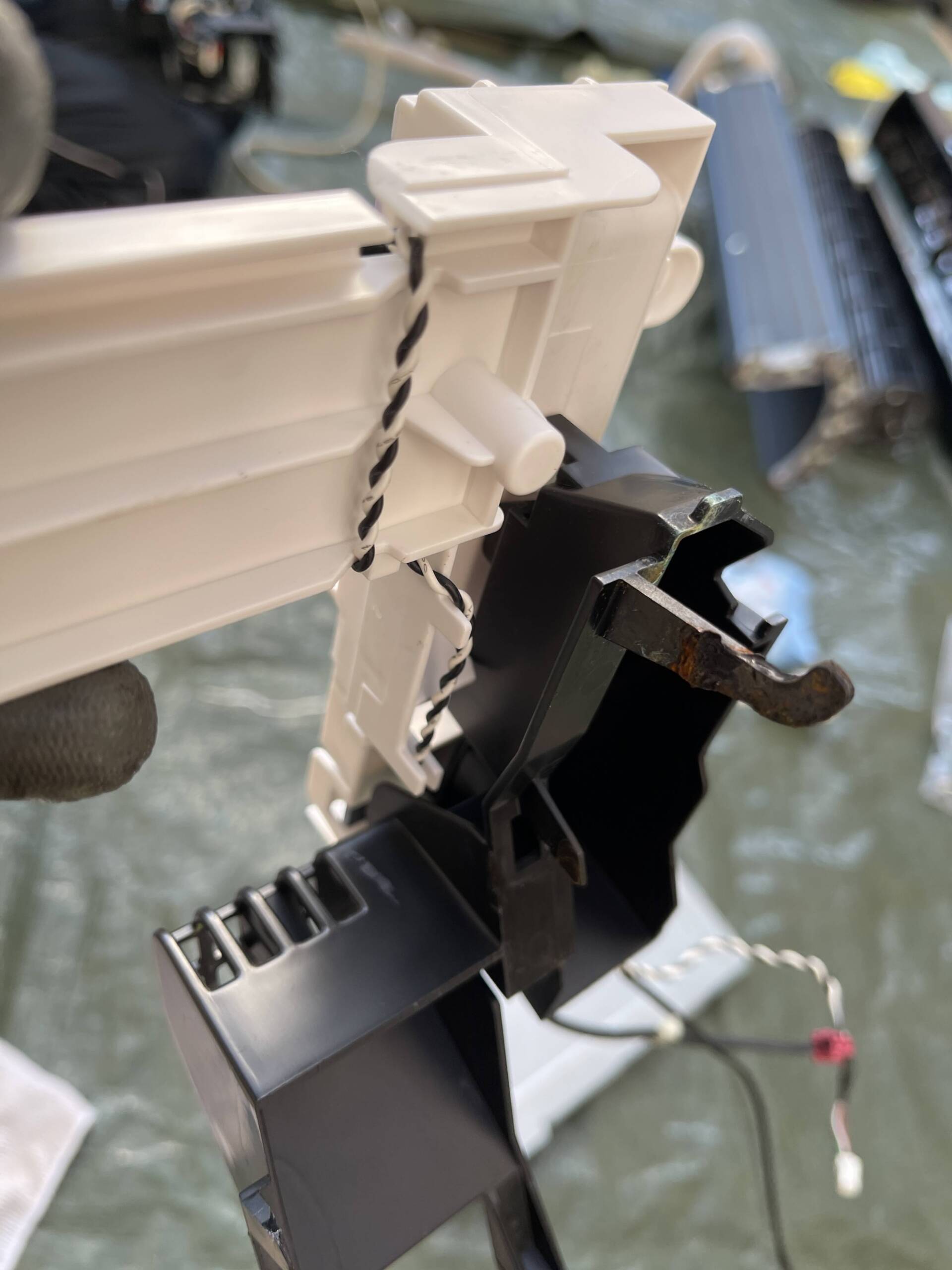

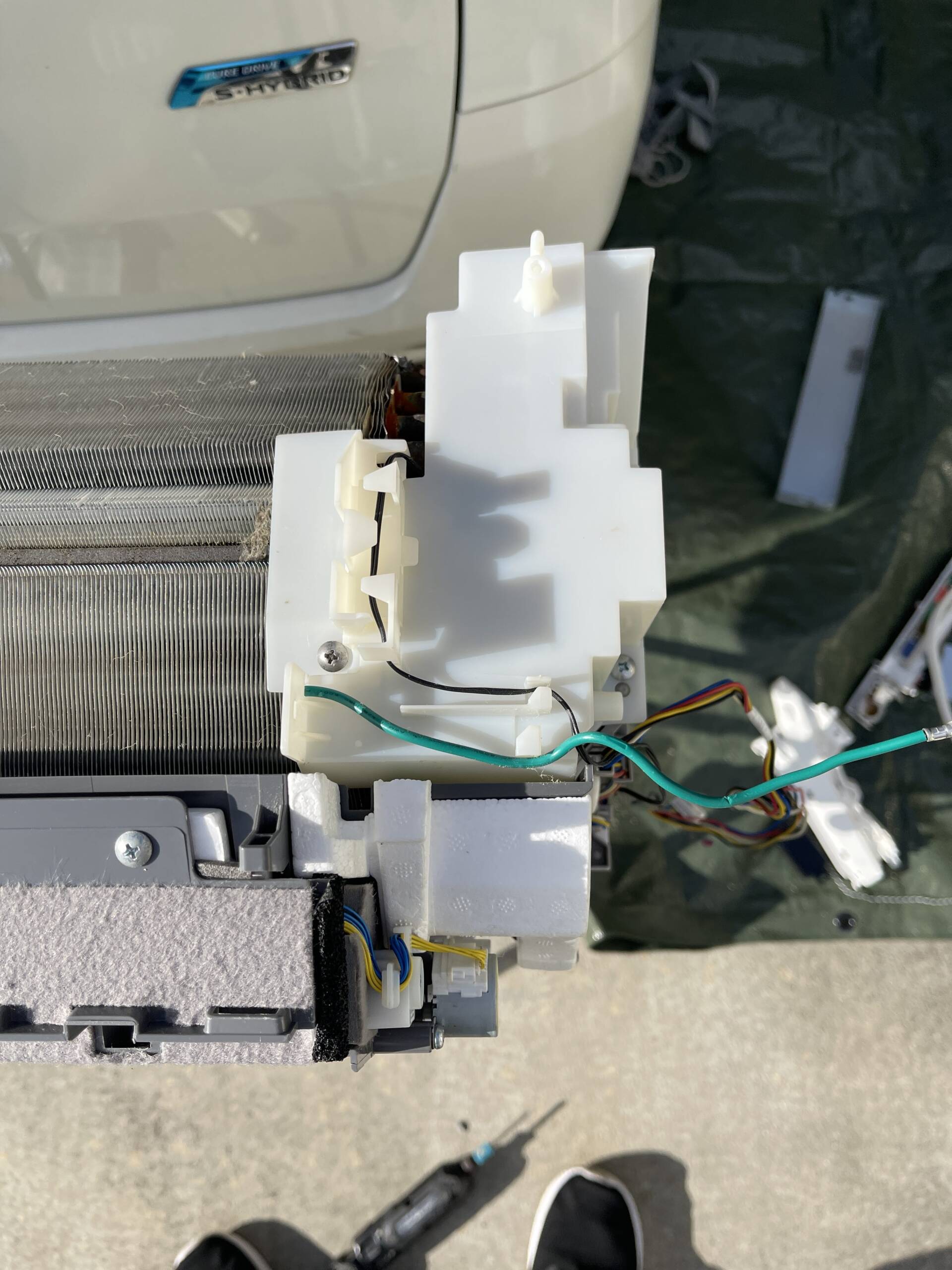

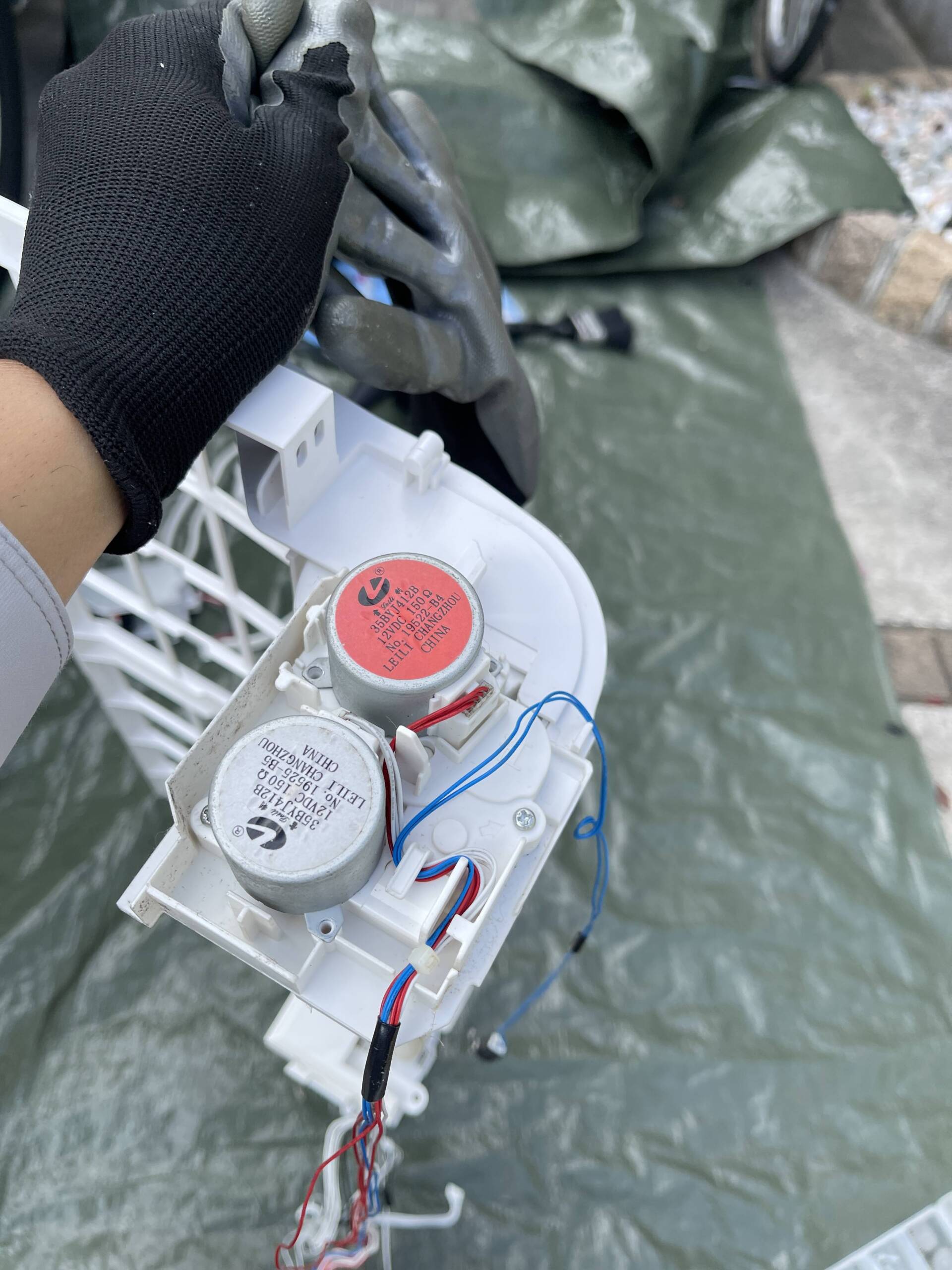

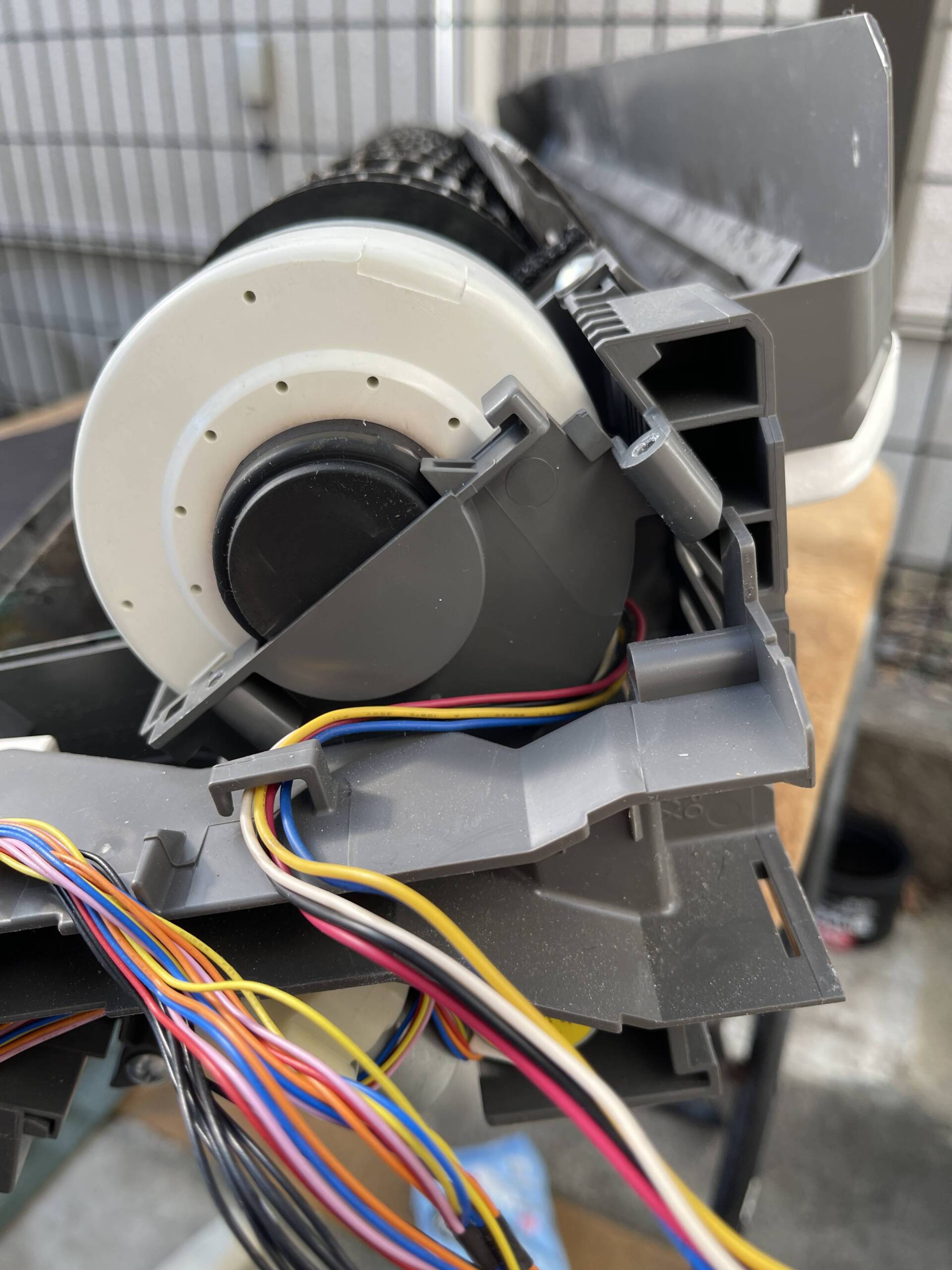

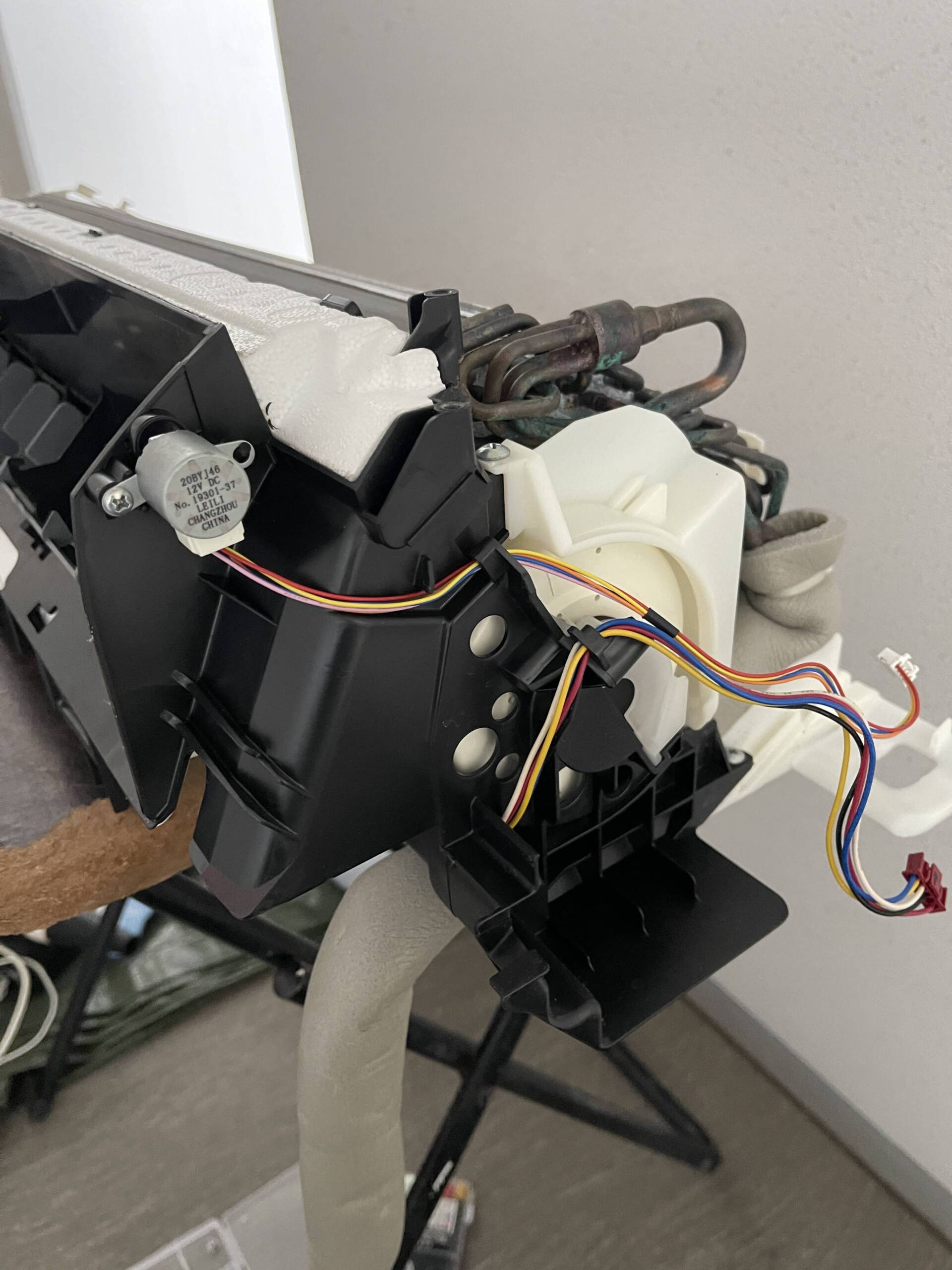

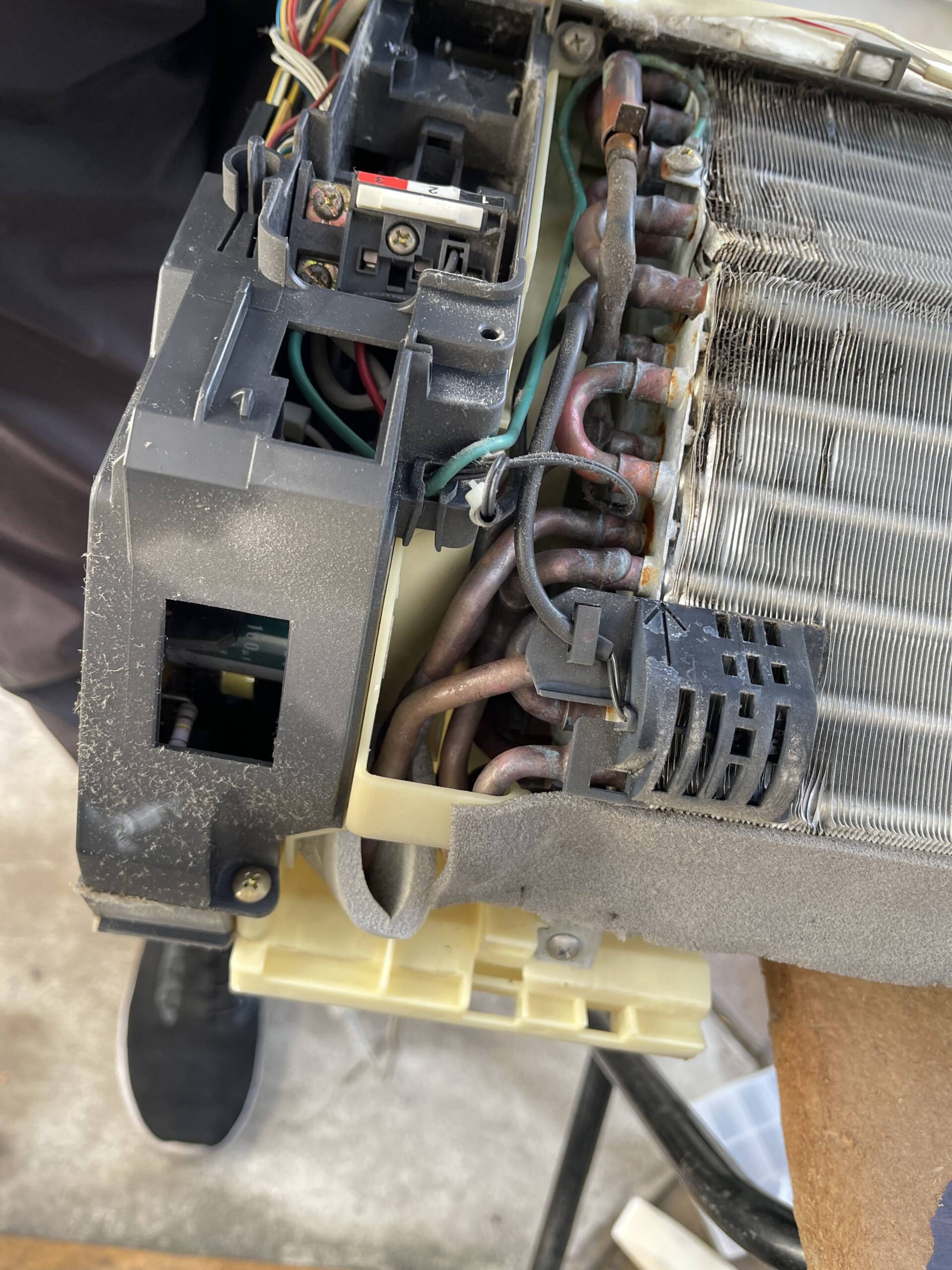

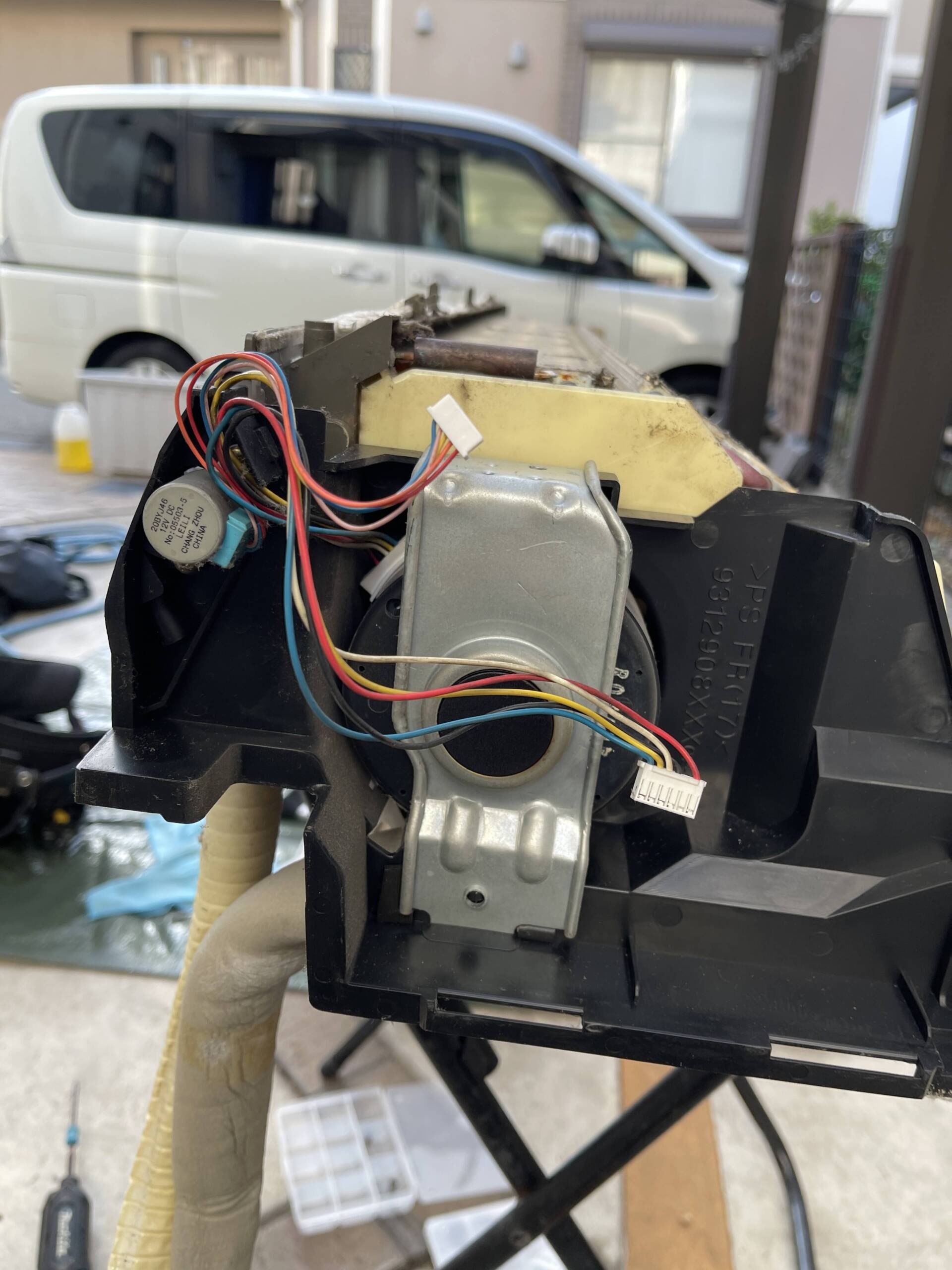

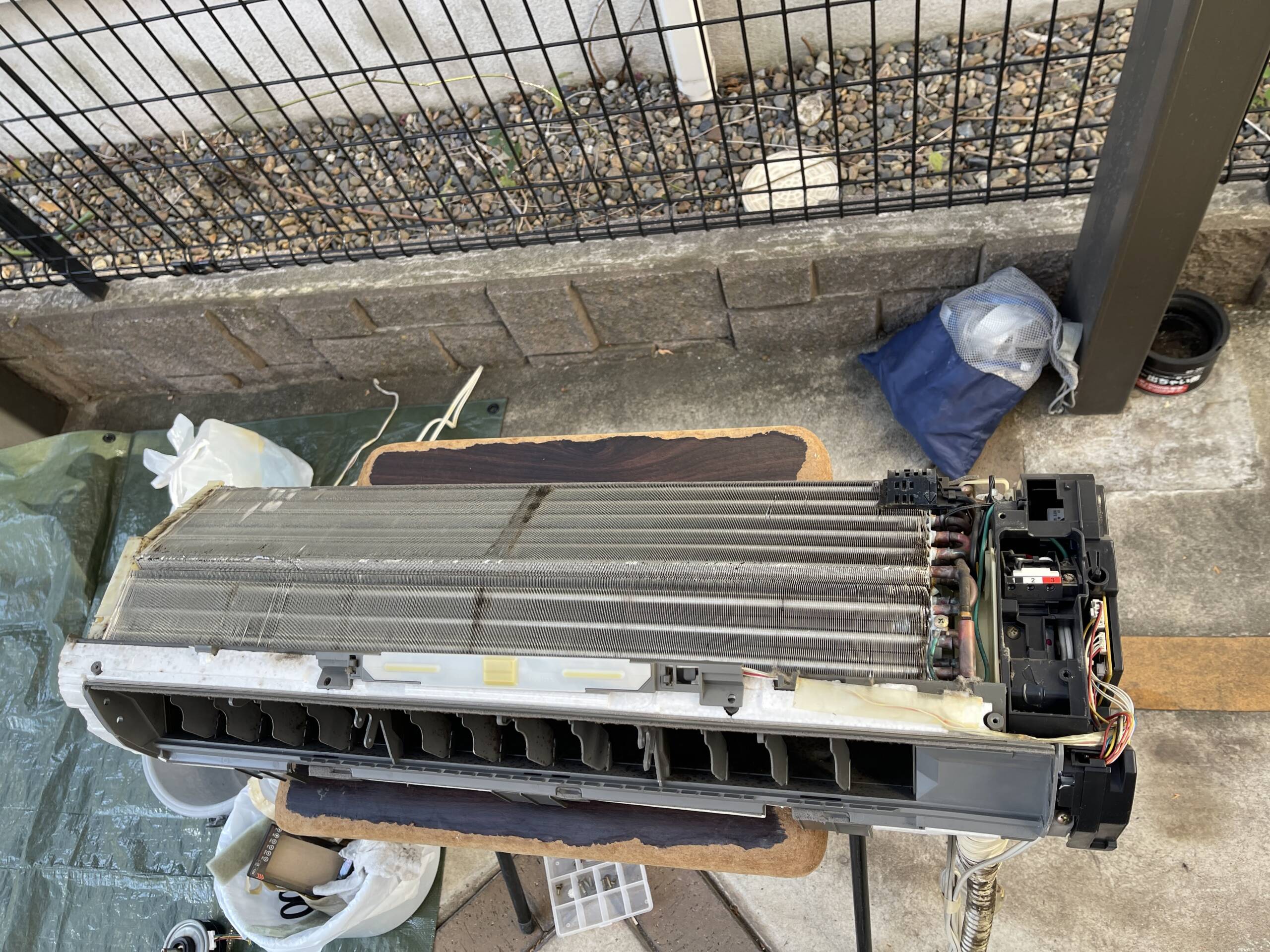

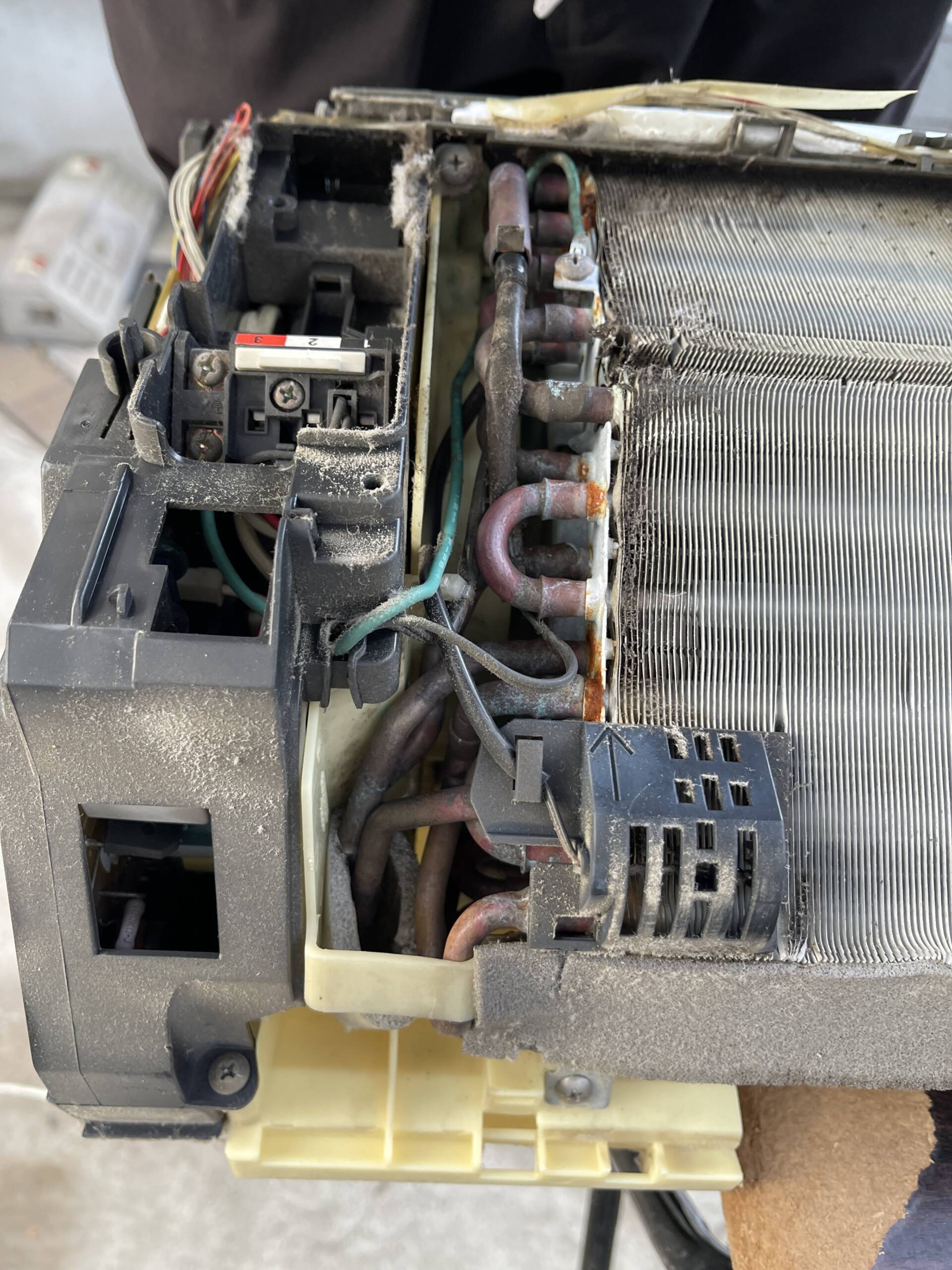

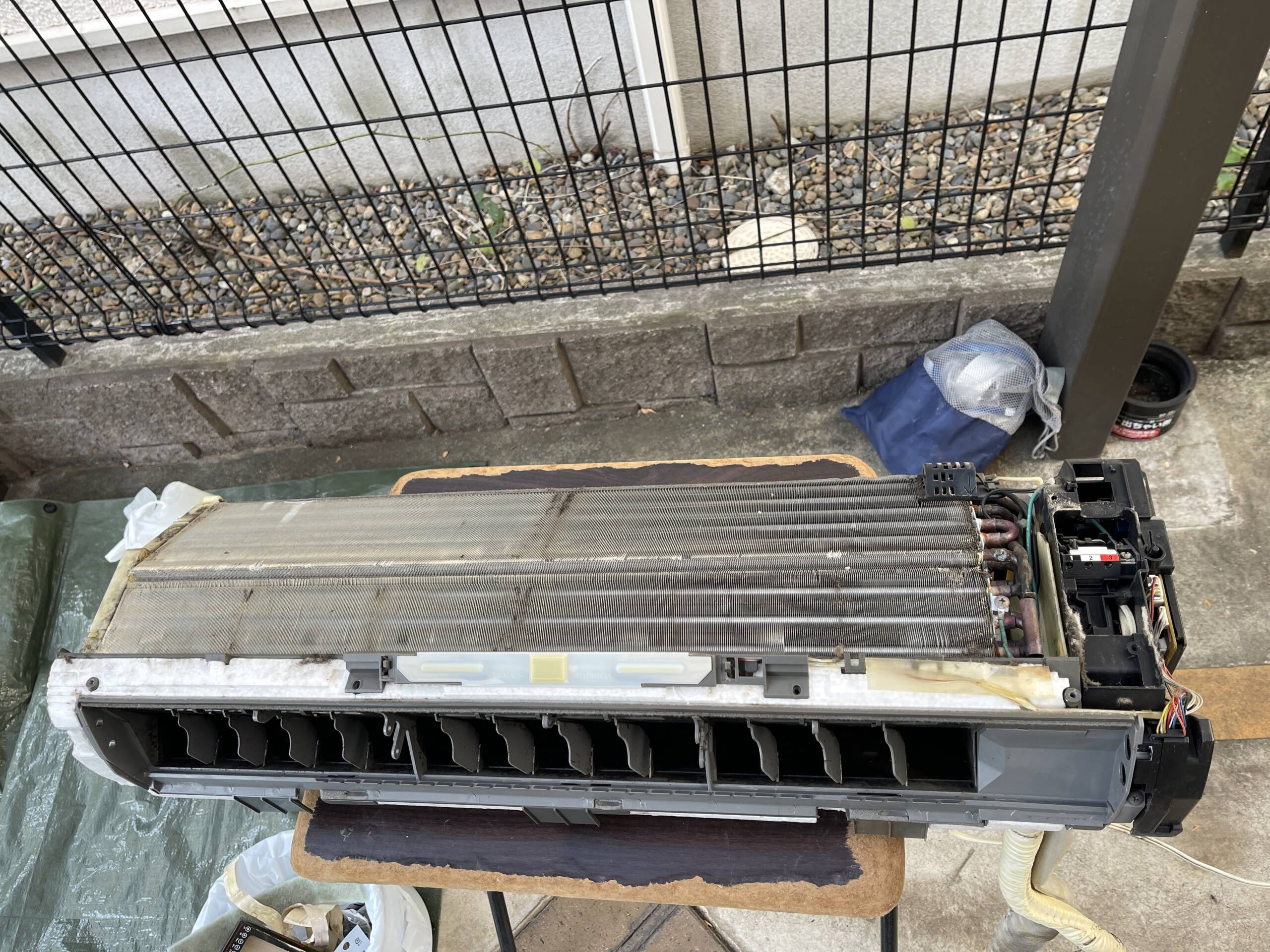

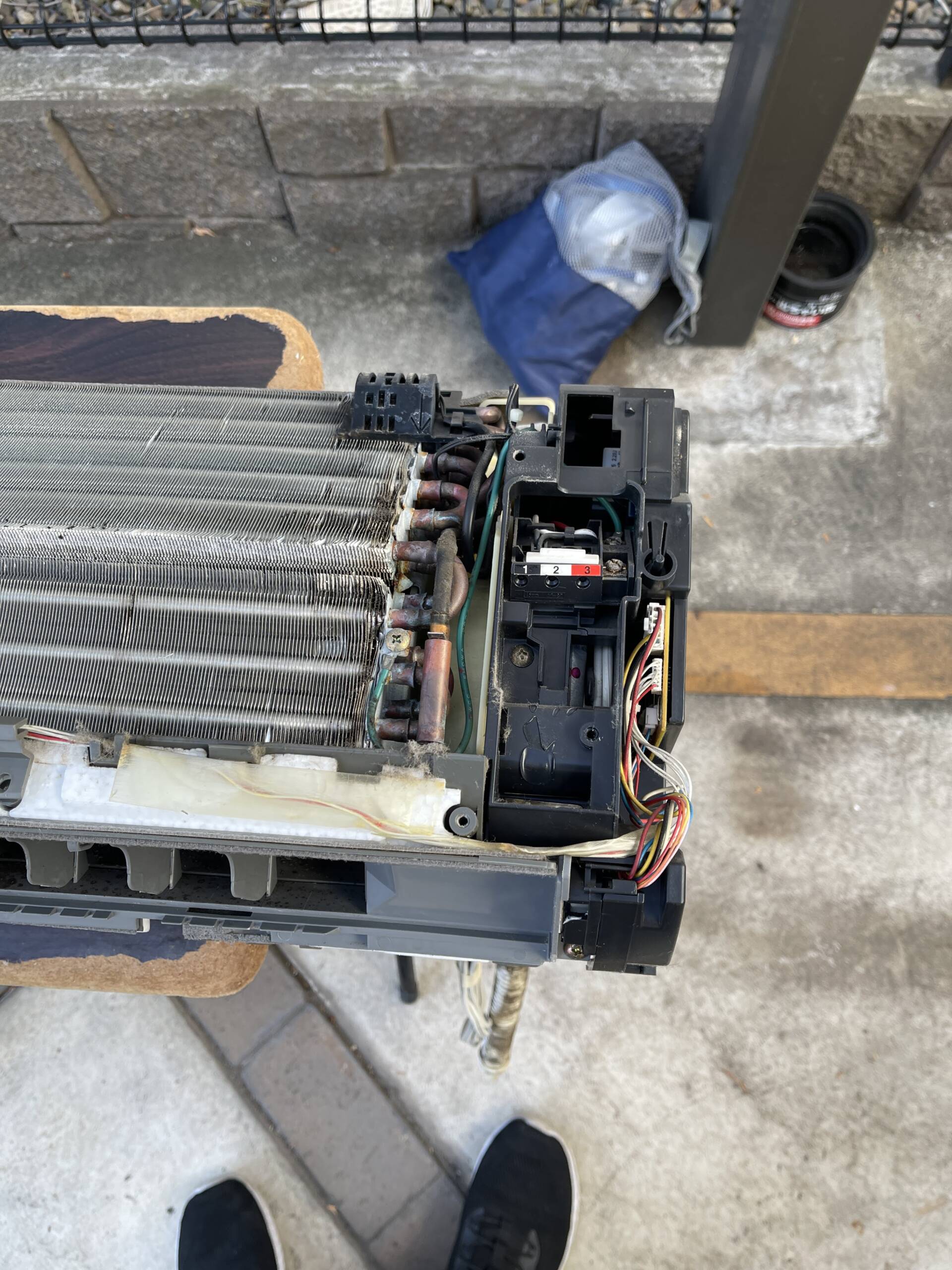

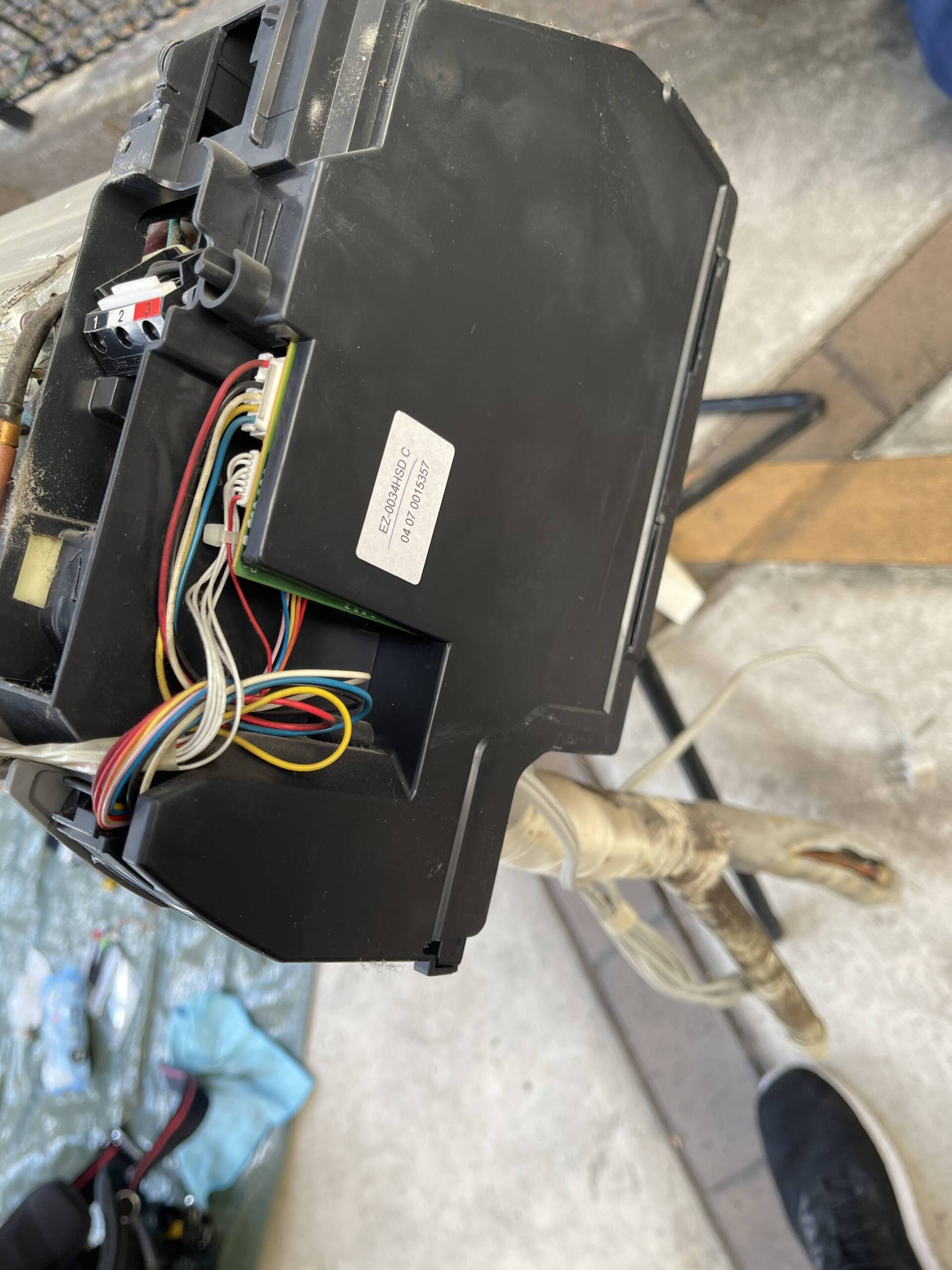

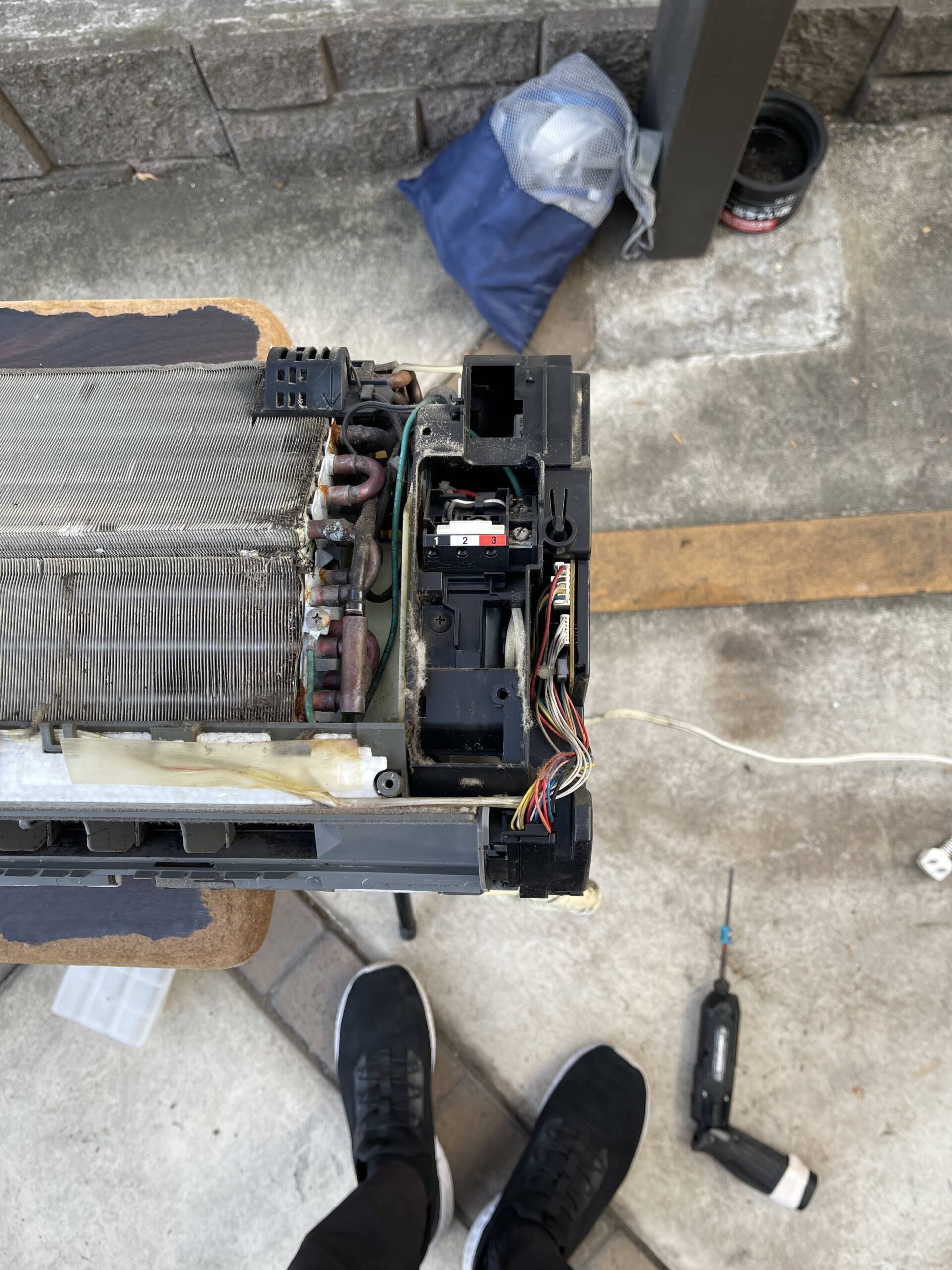

📷 関連画像を見る（配線・基板・電装部など）

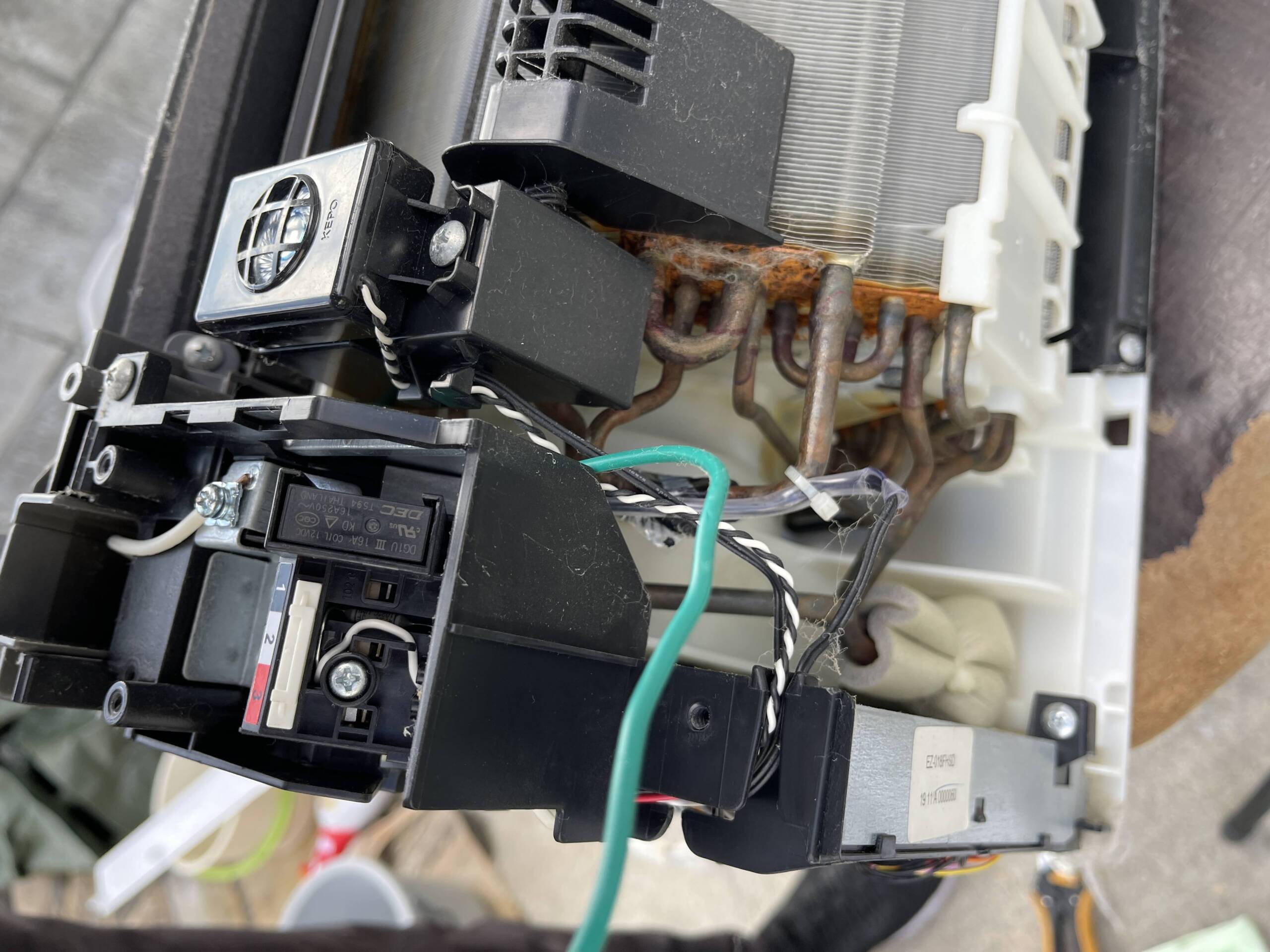

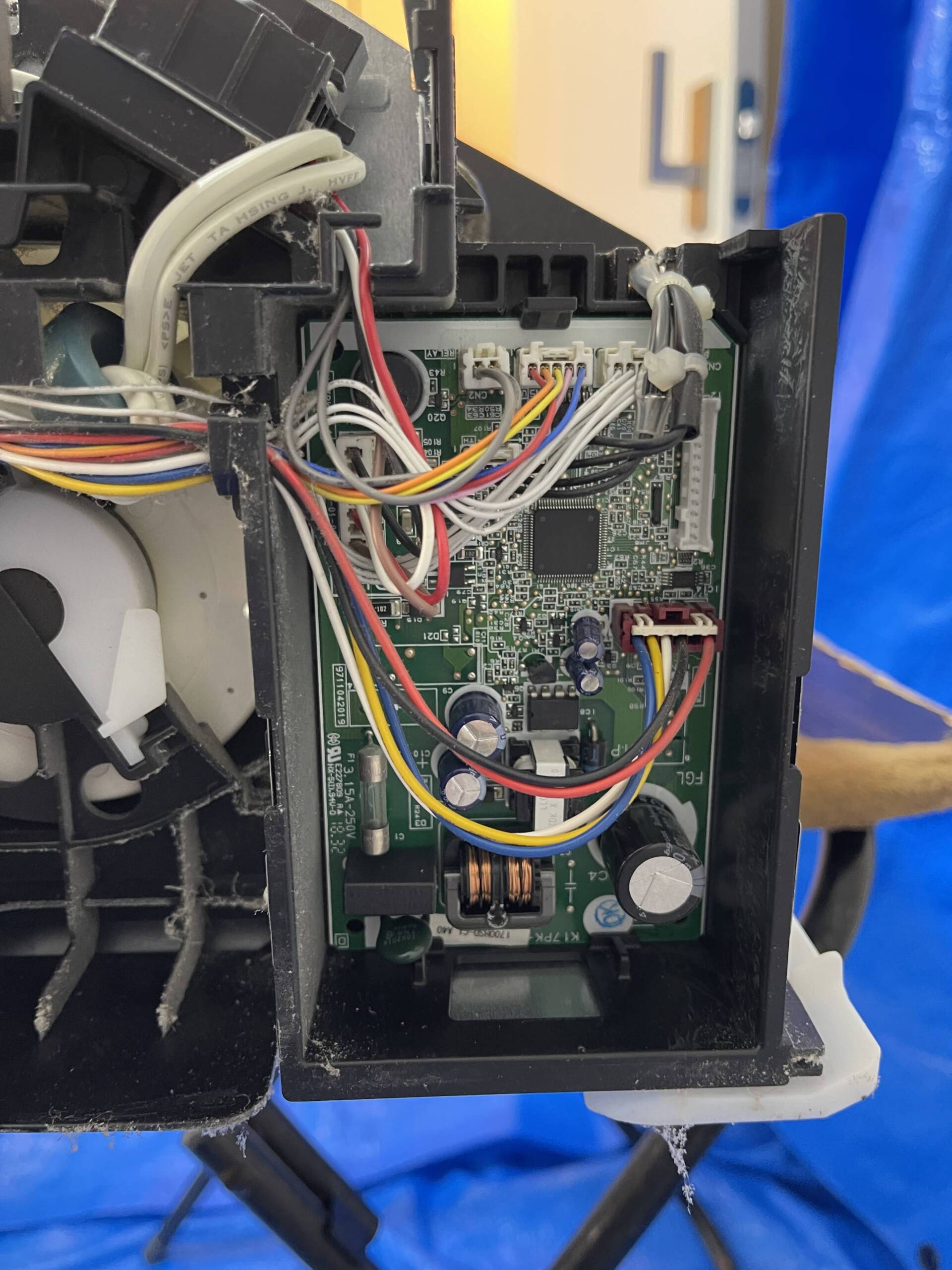

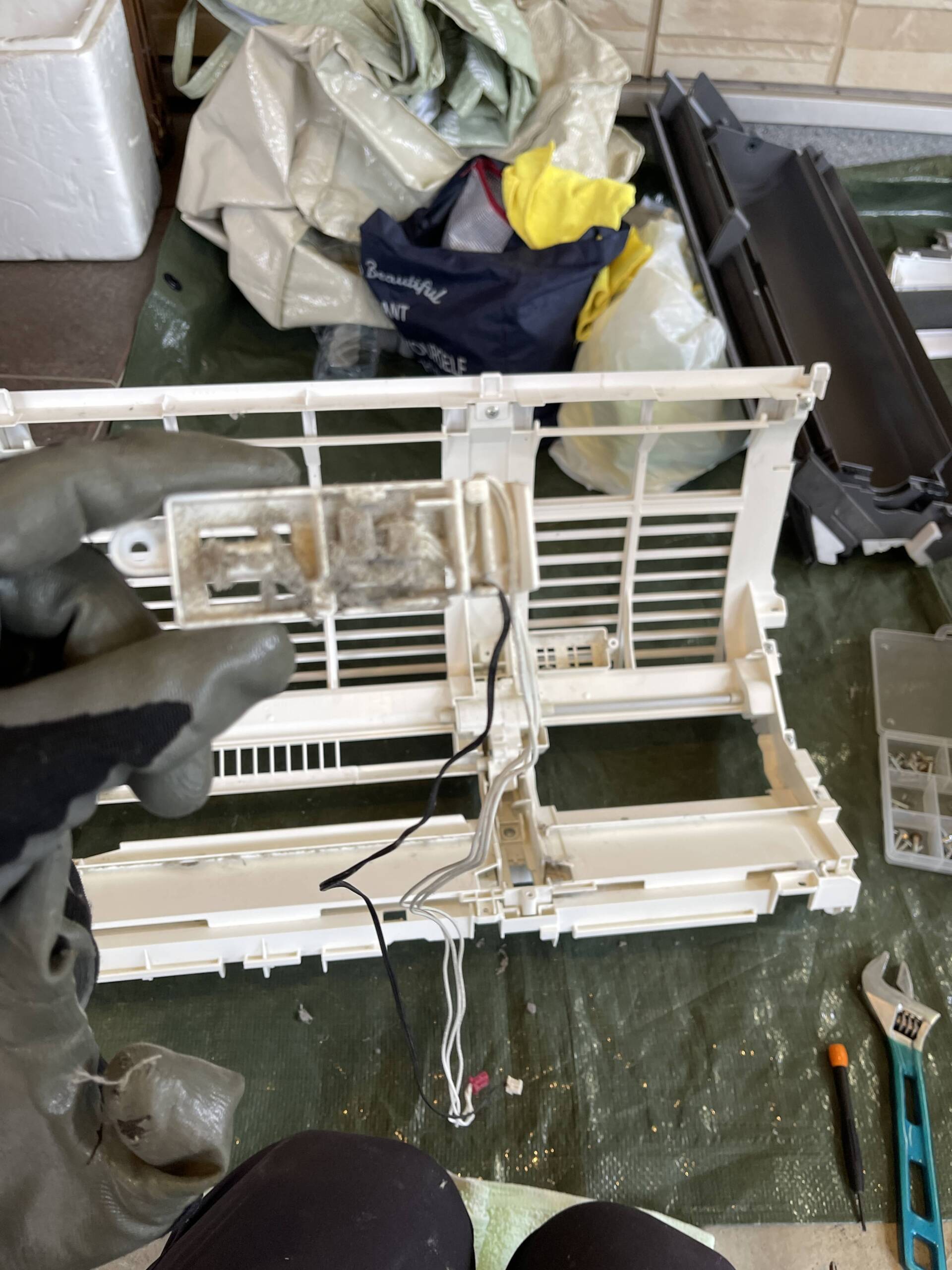

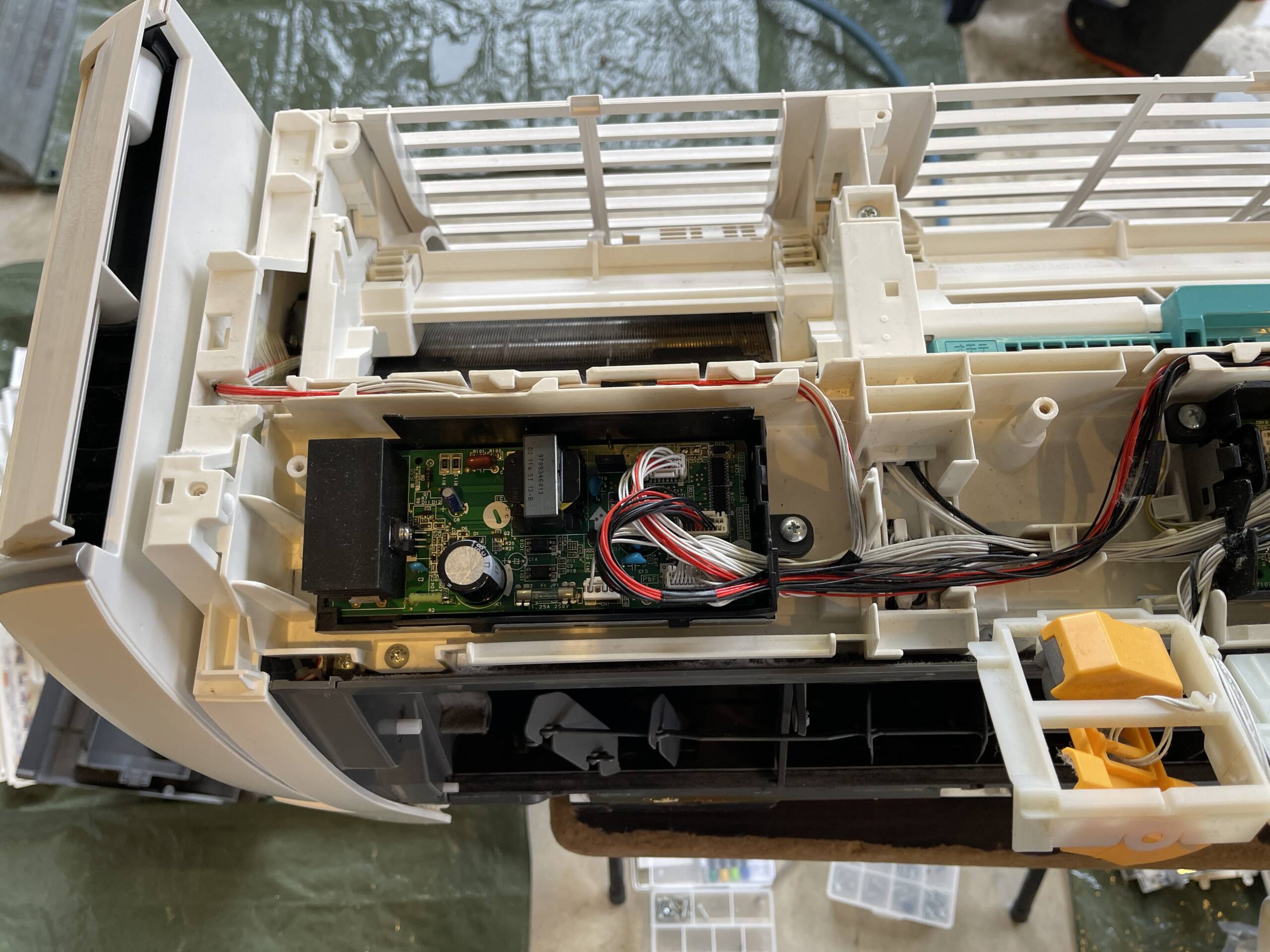

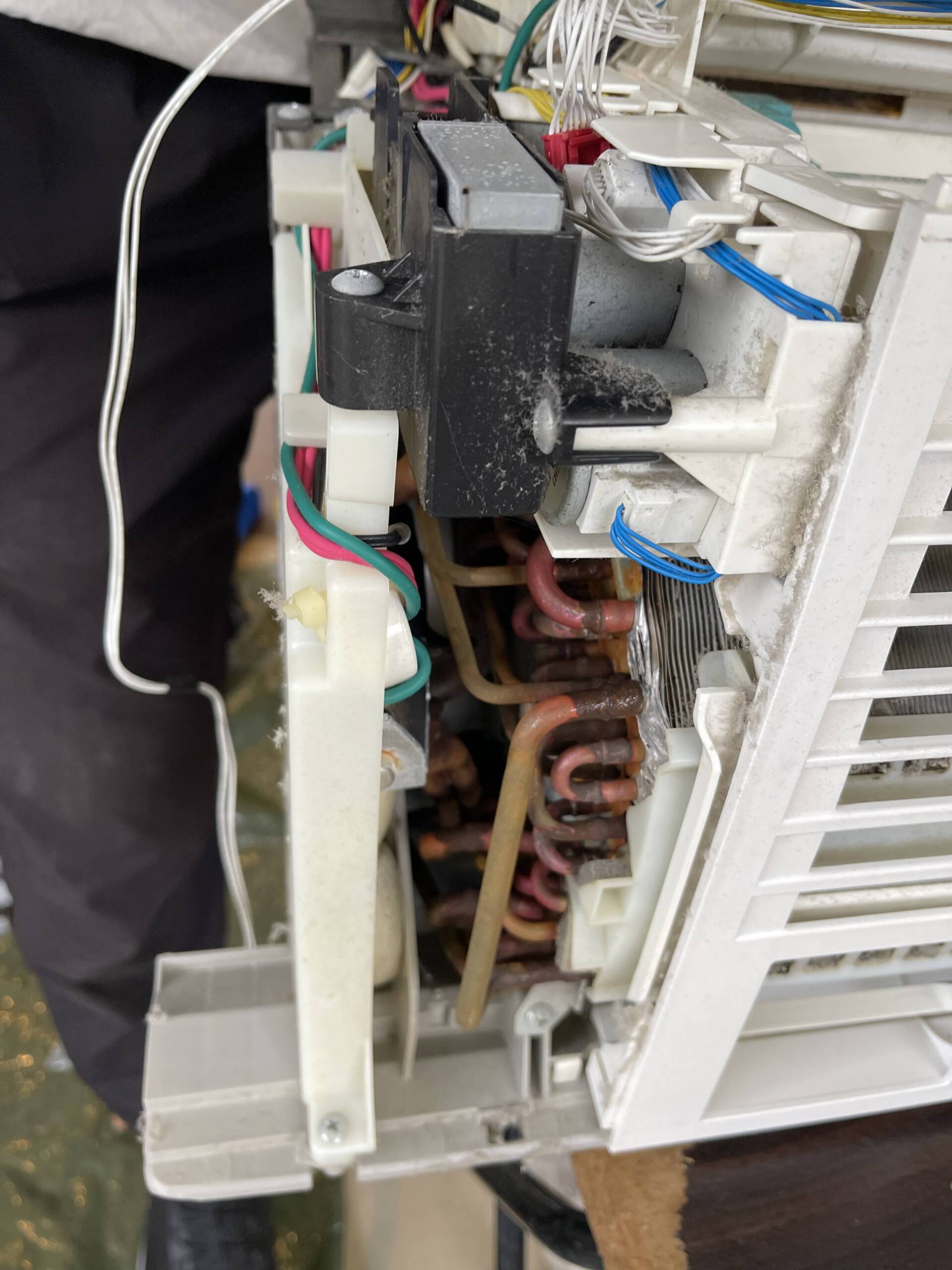

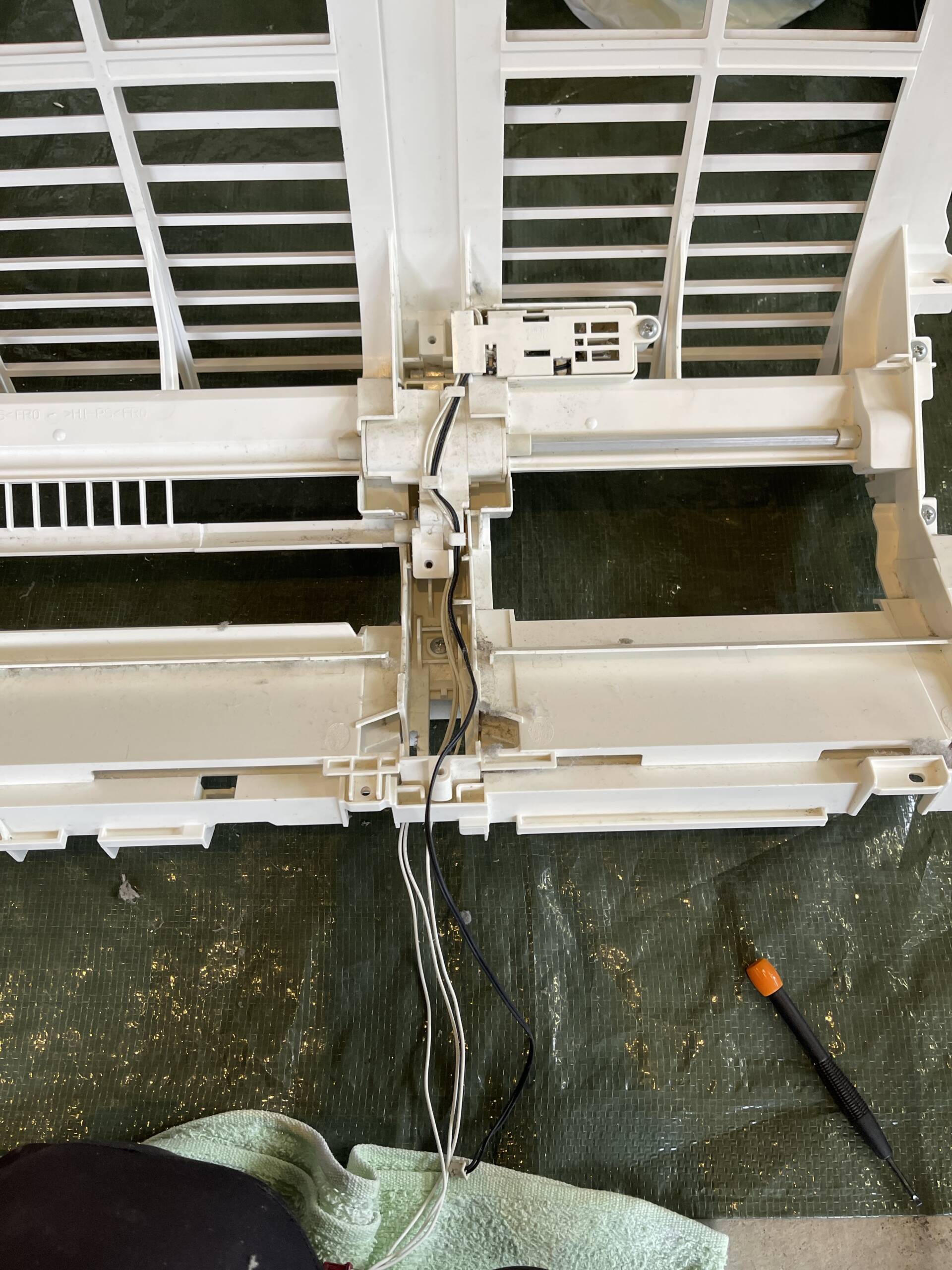

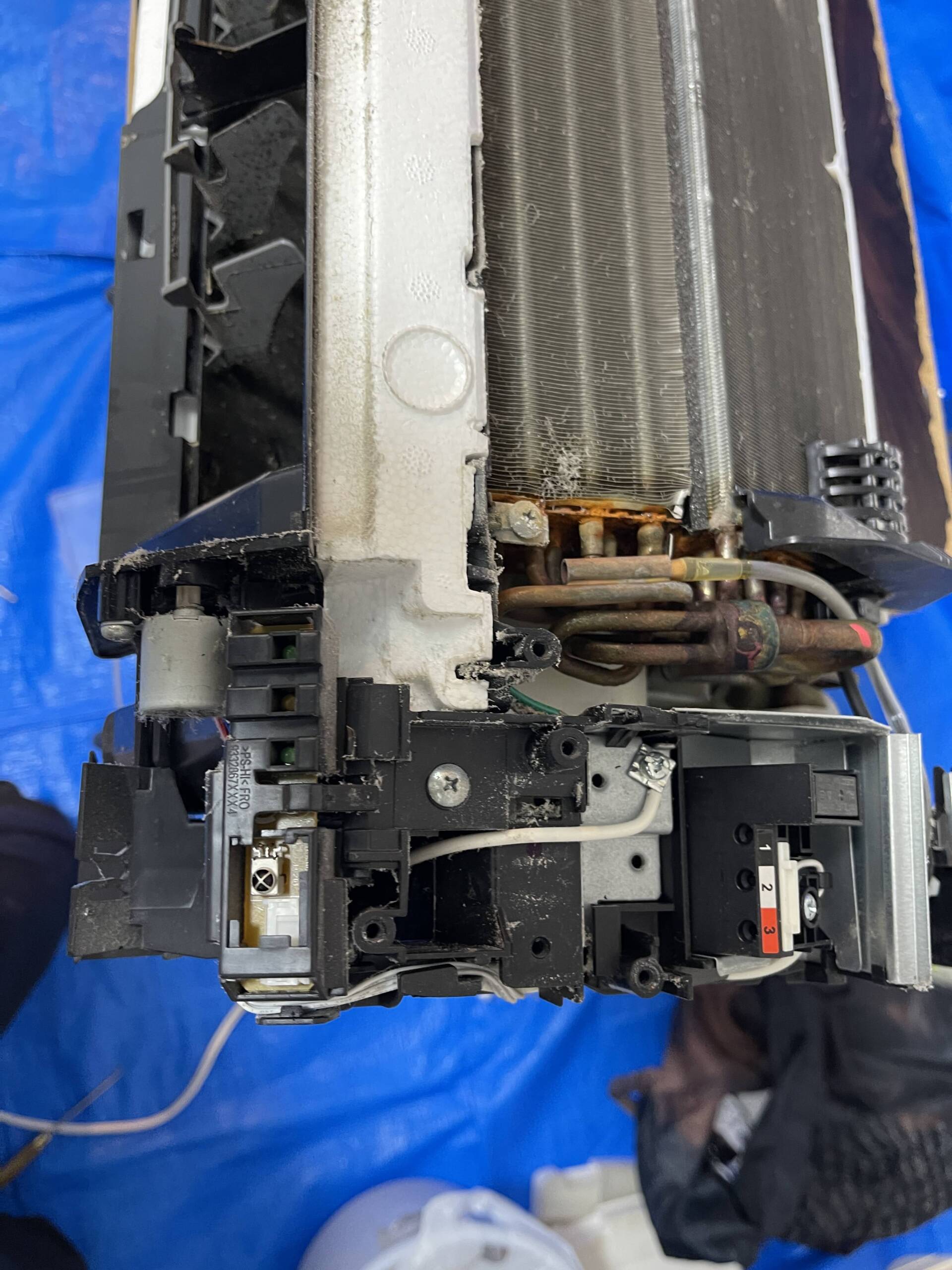

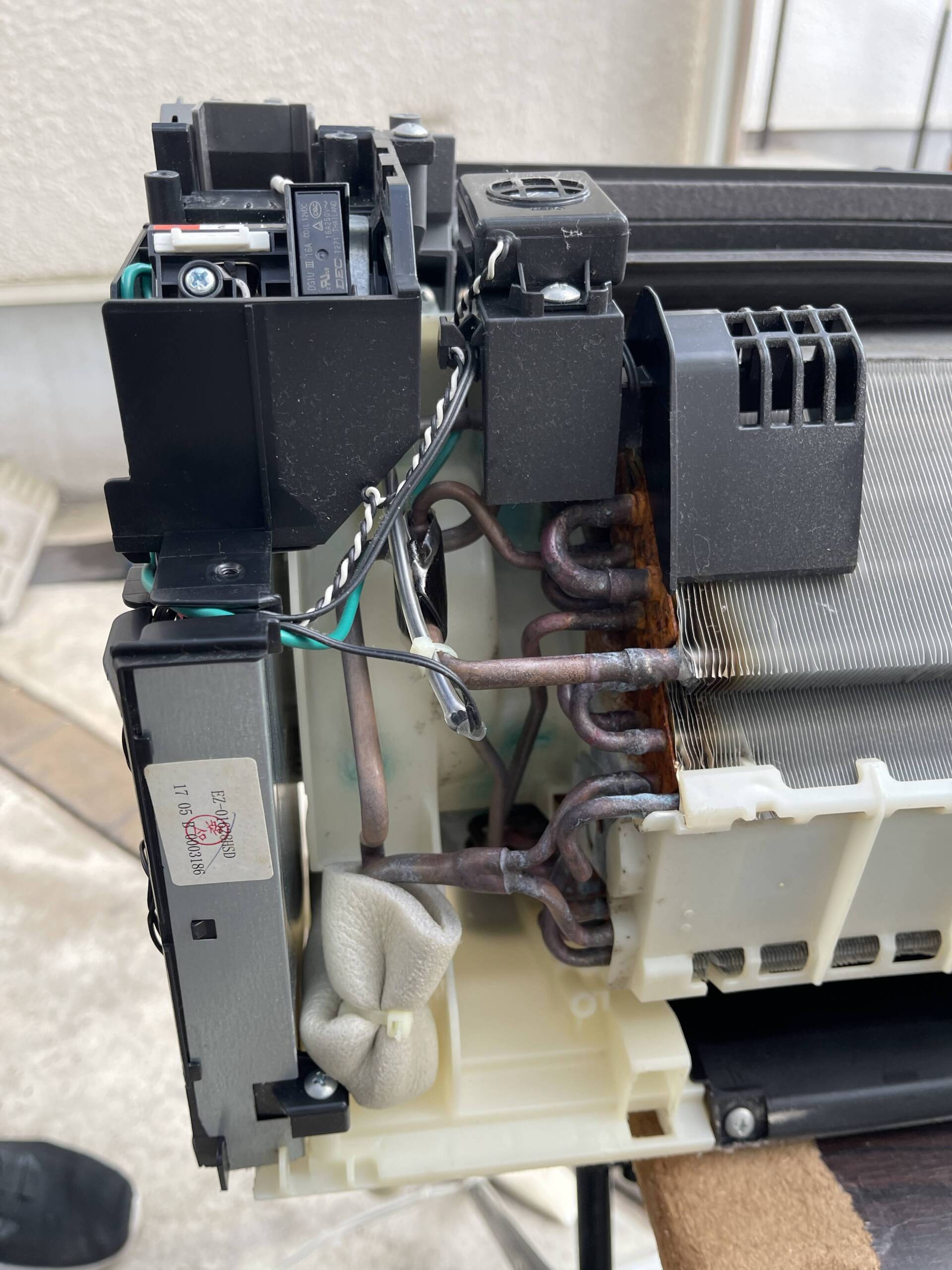

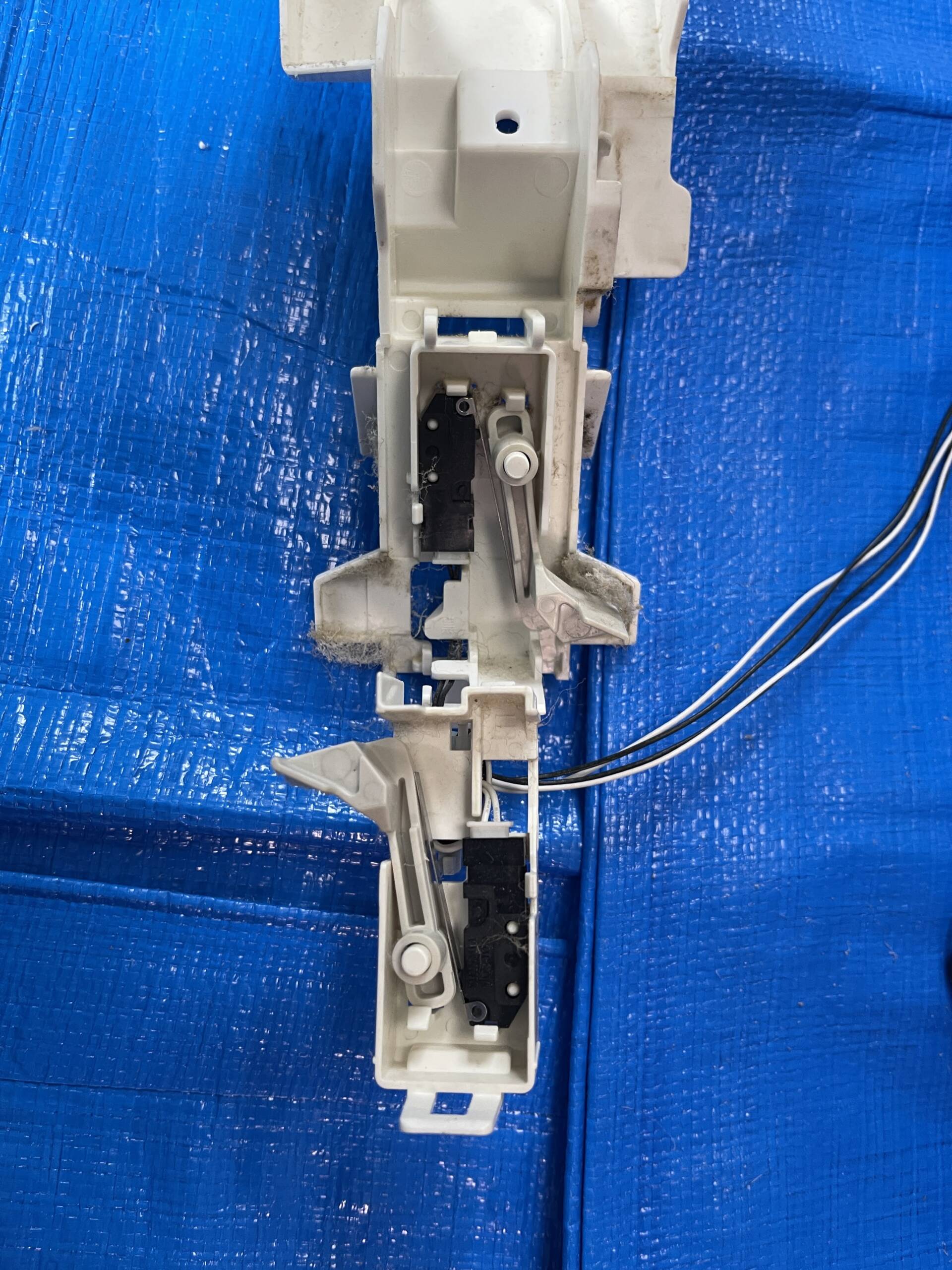

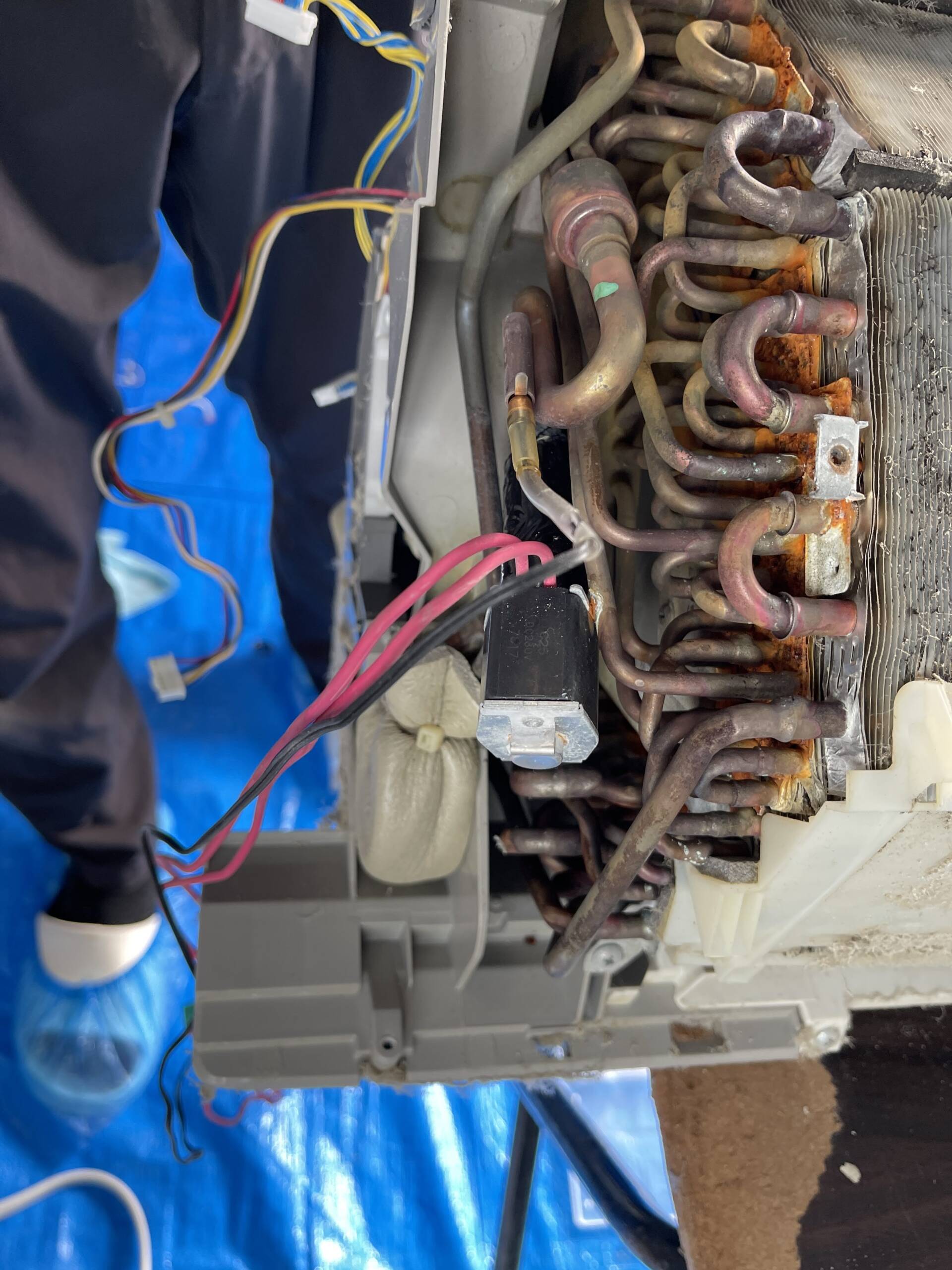

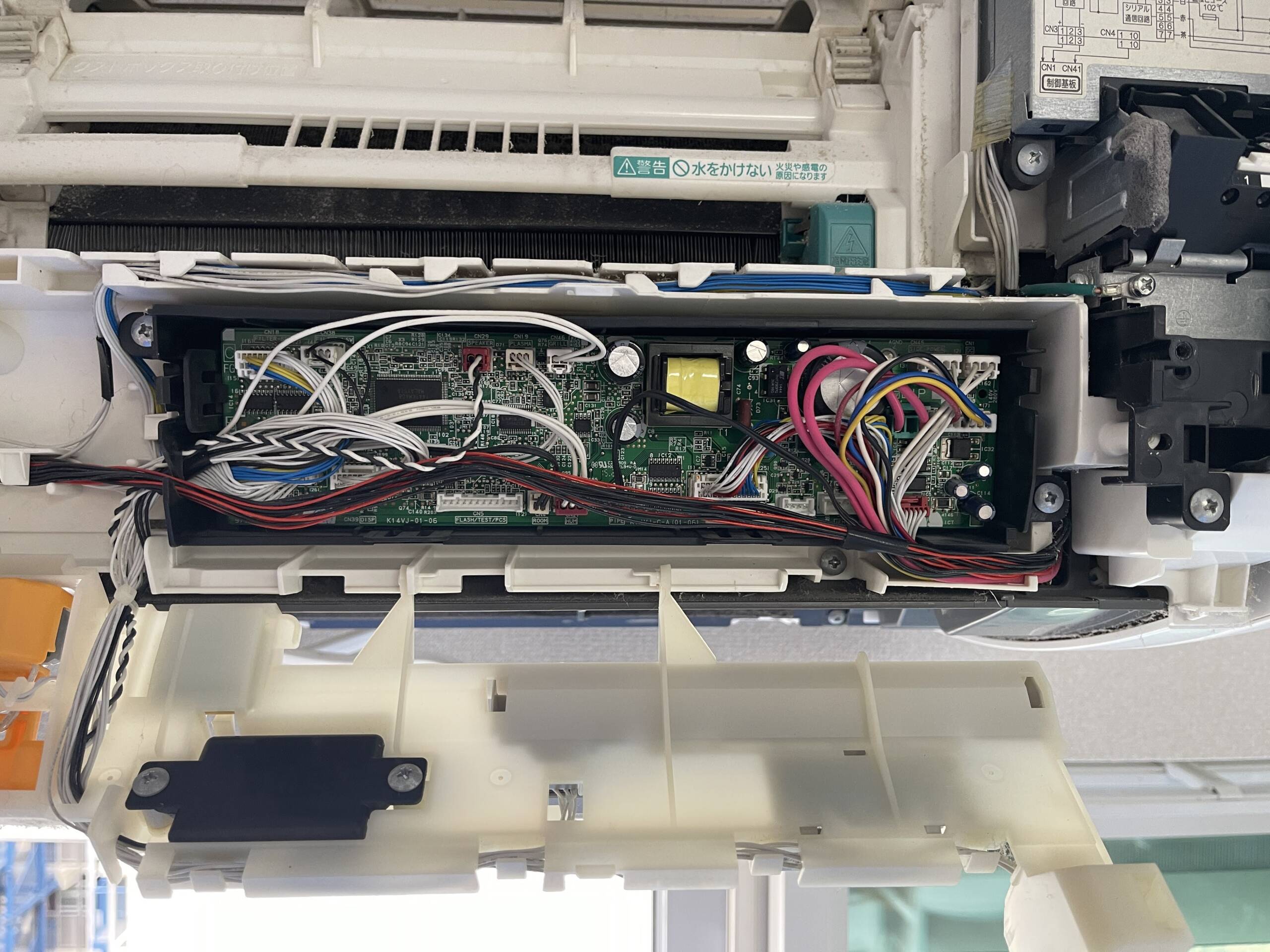

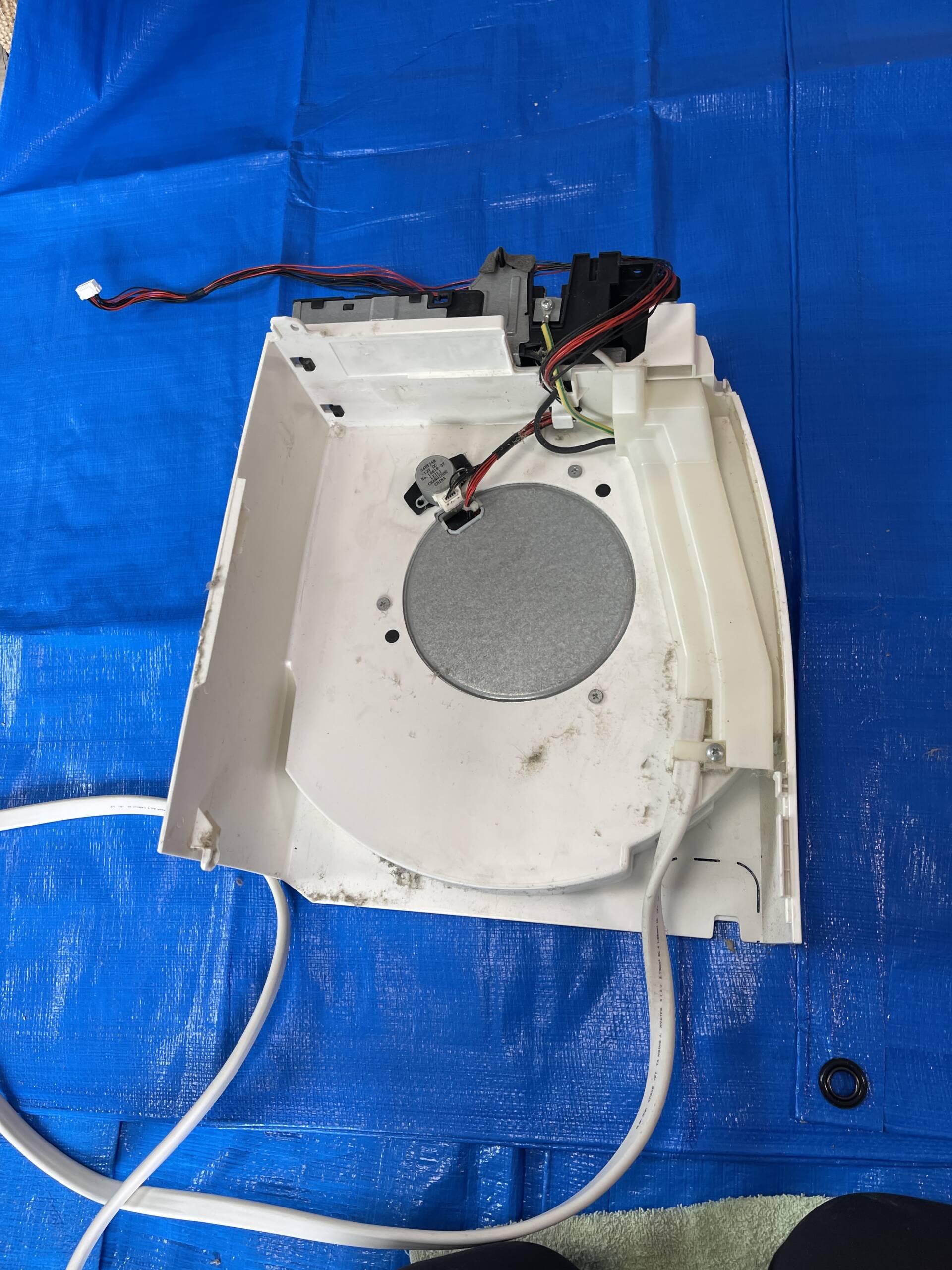

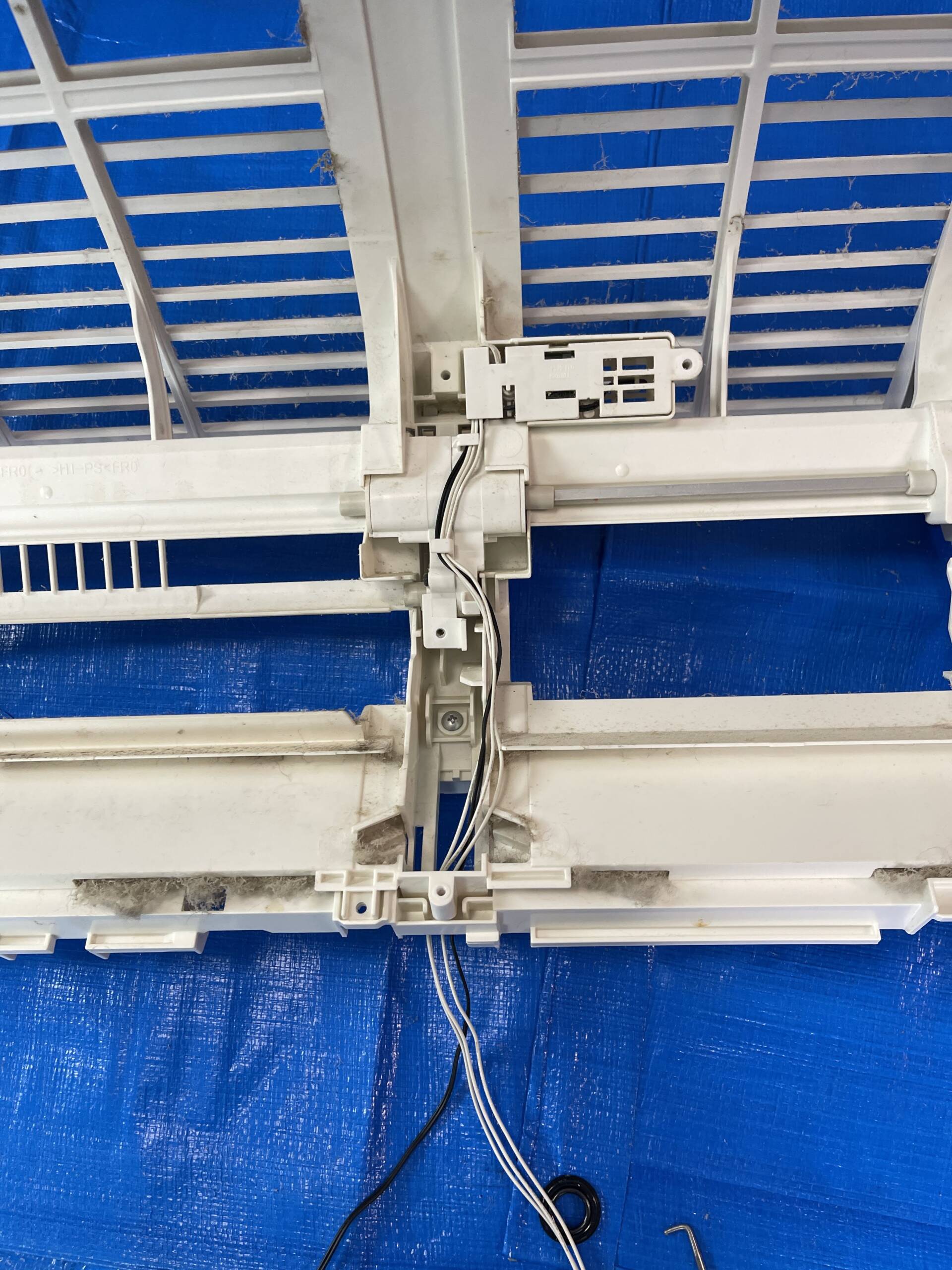

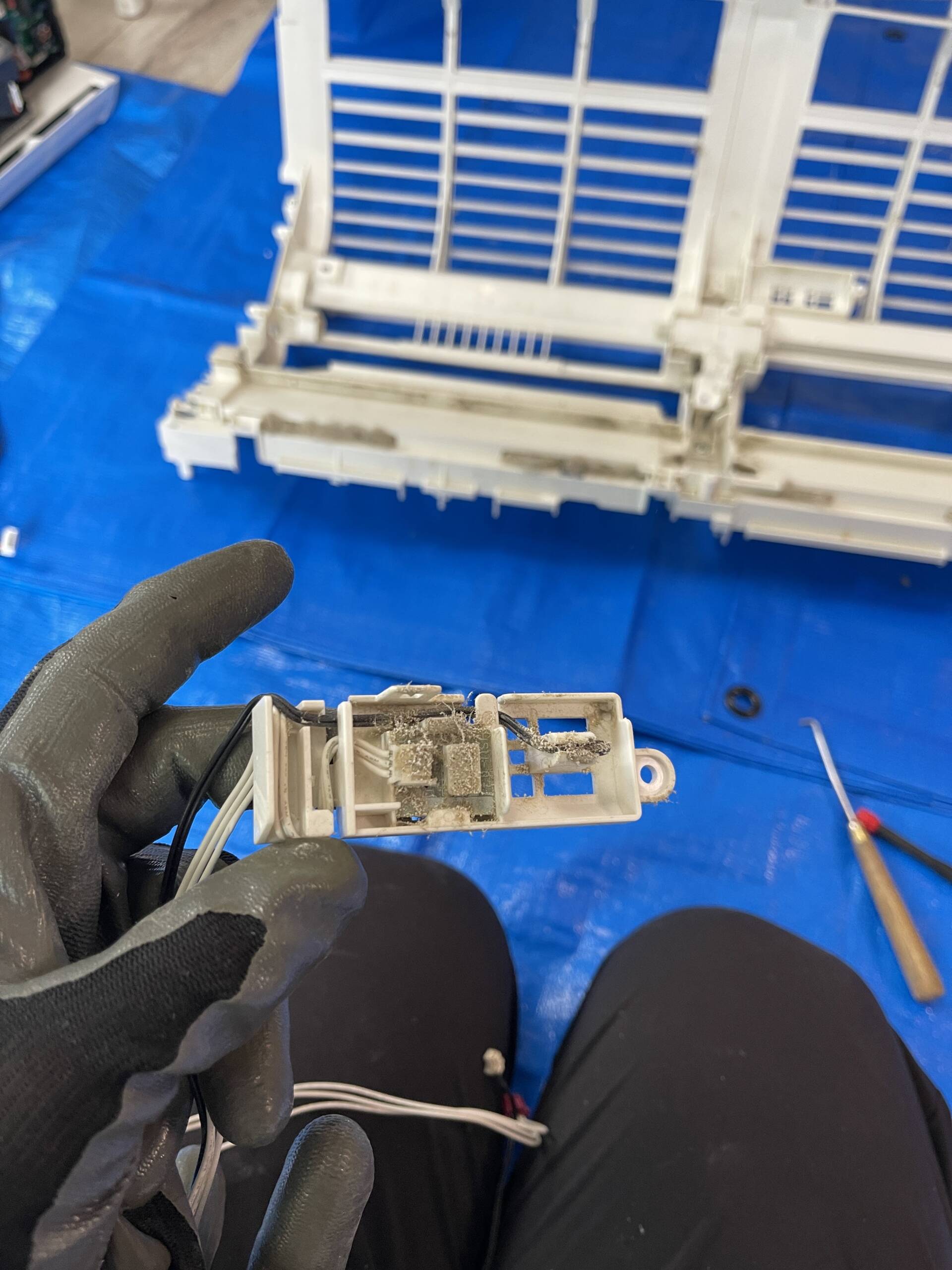

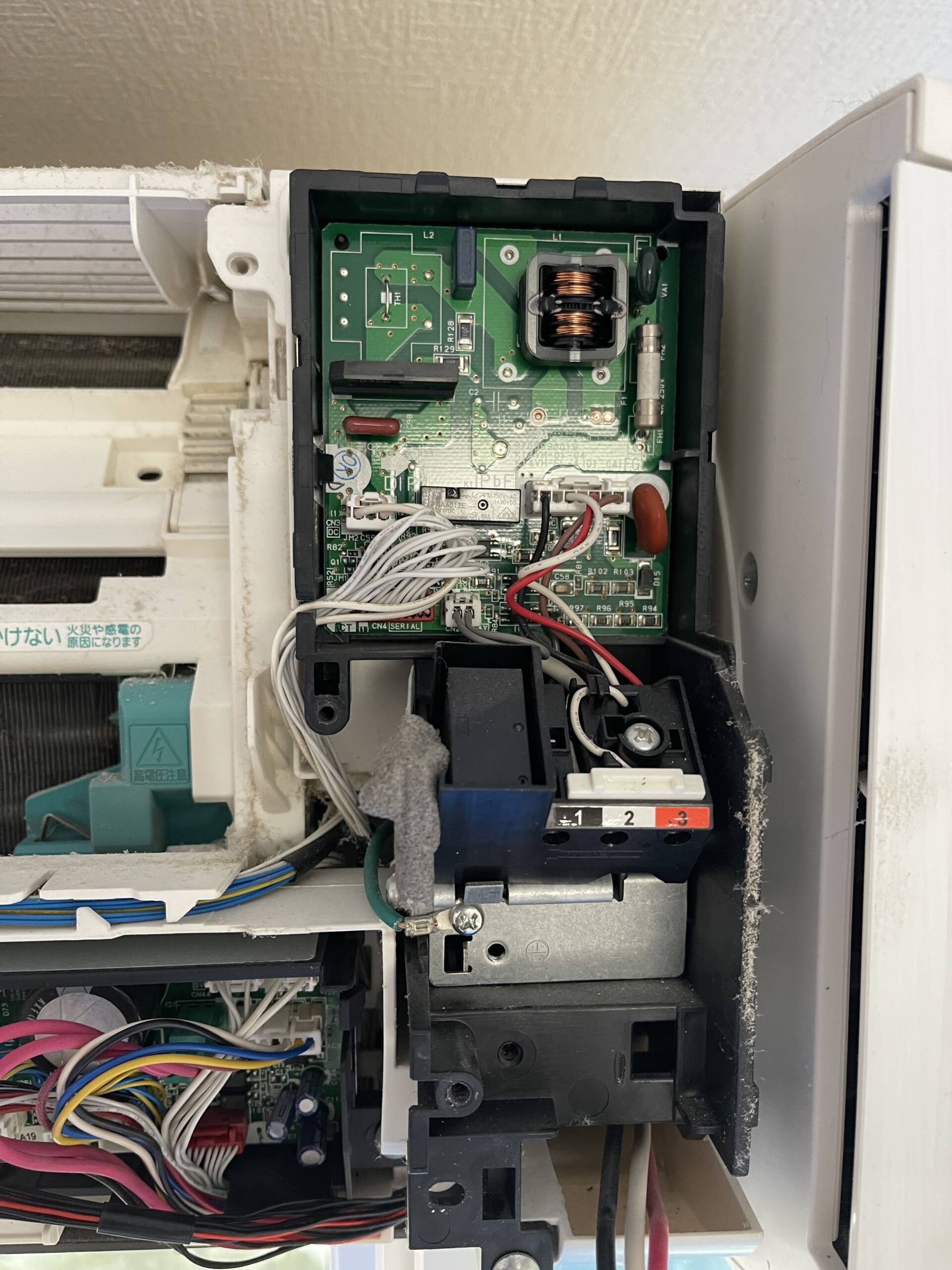

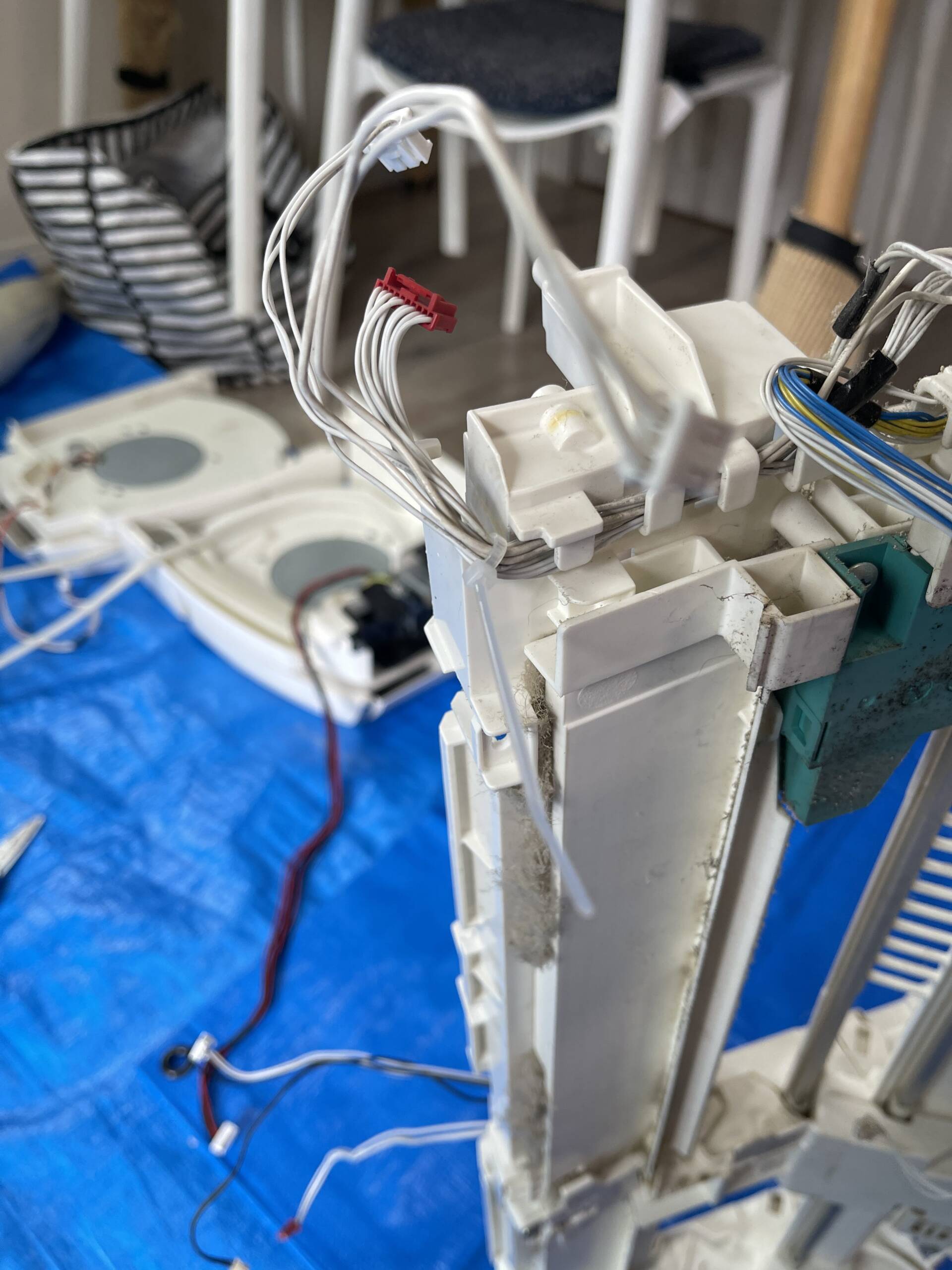

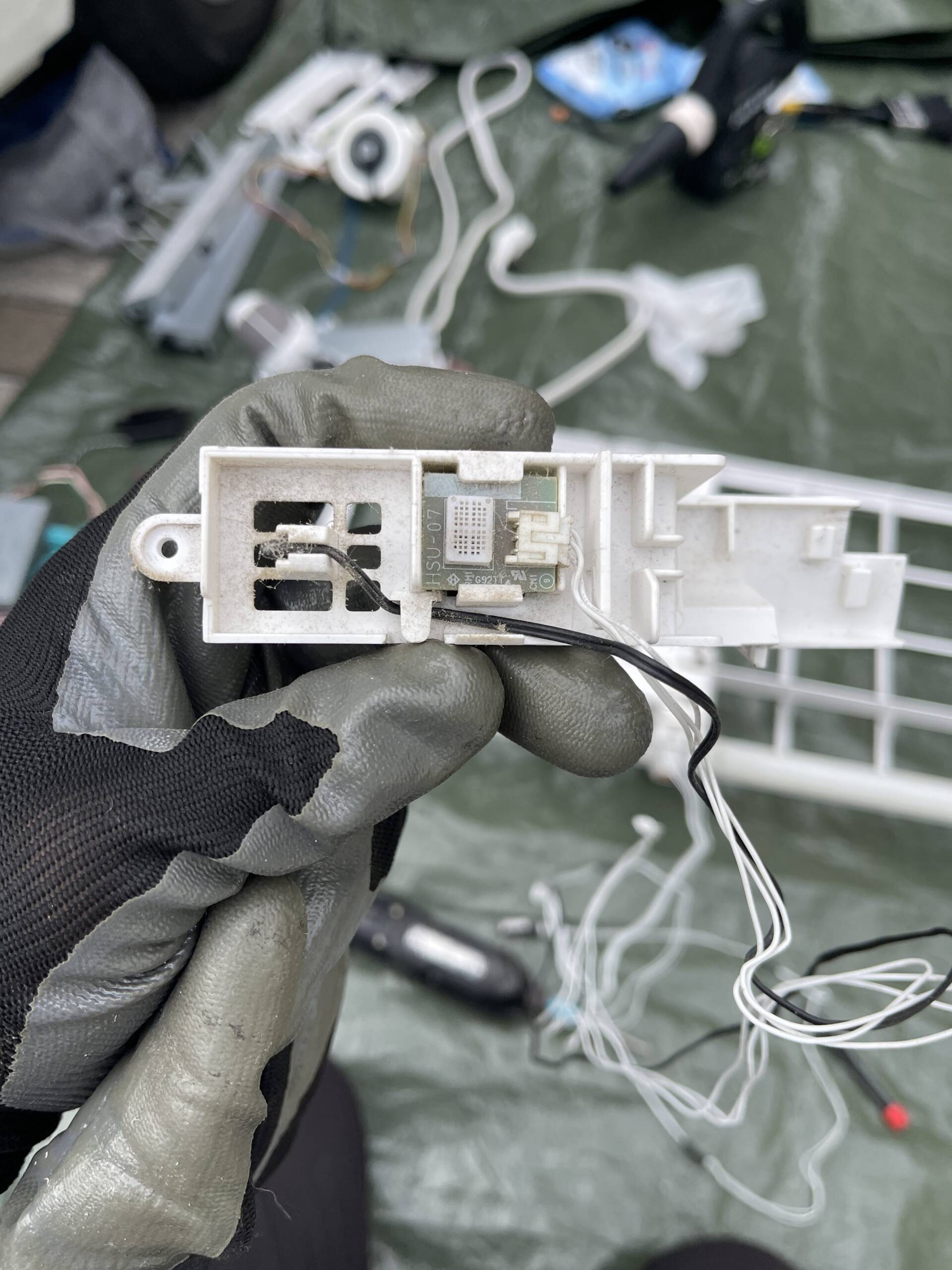

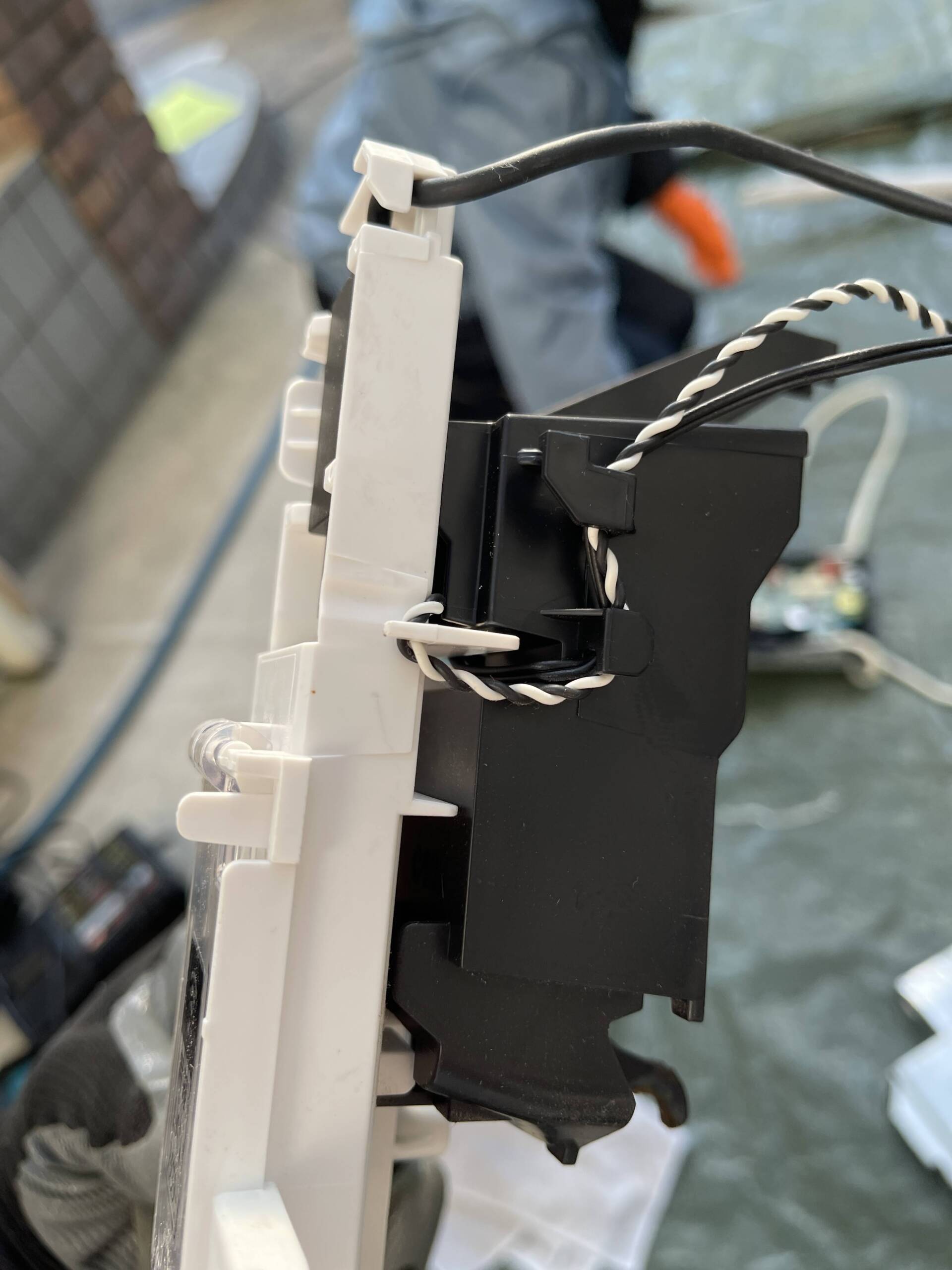

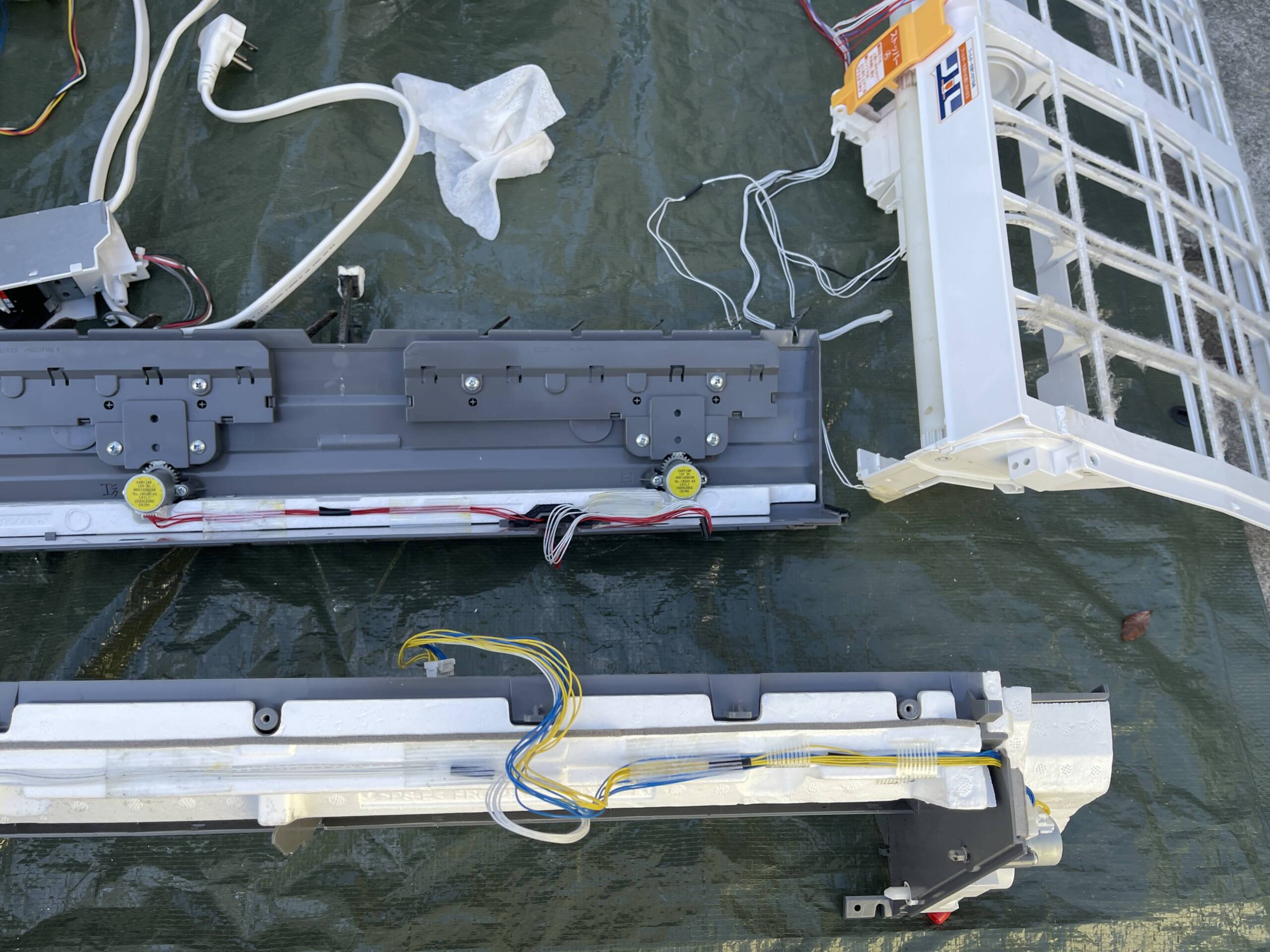

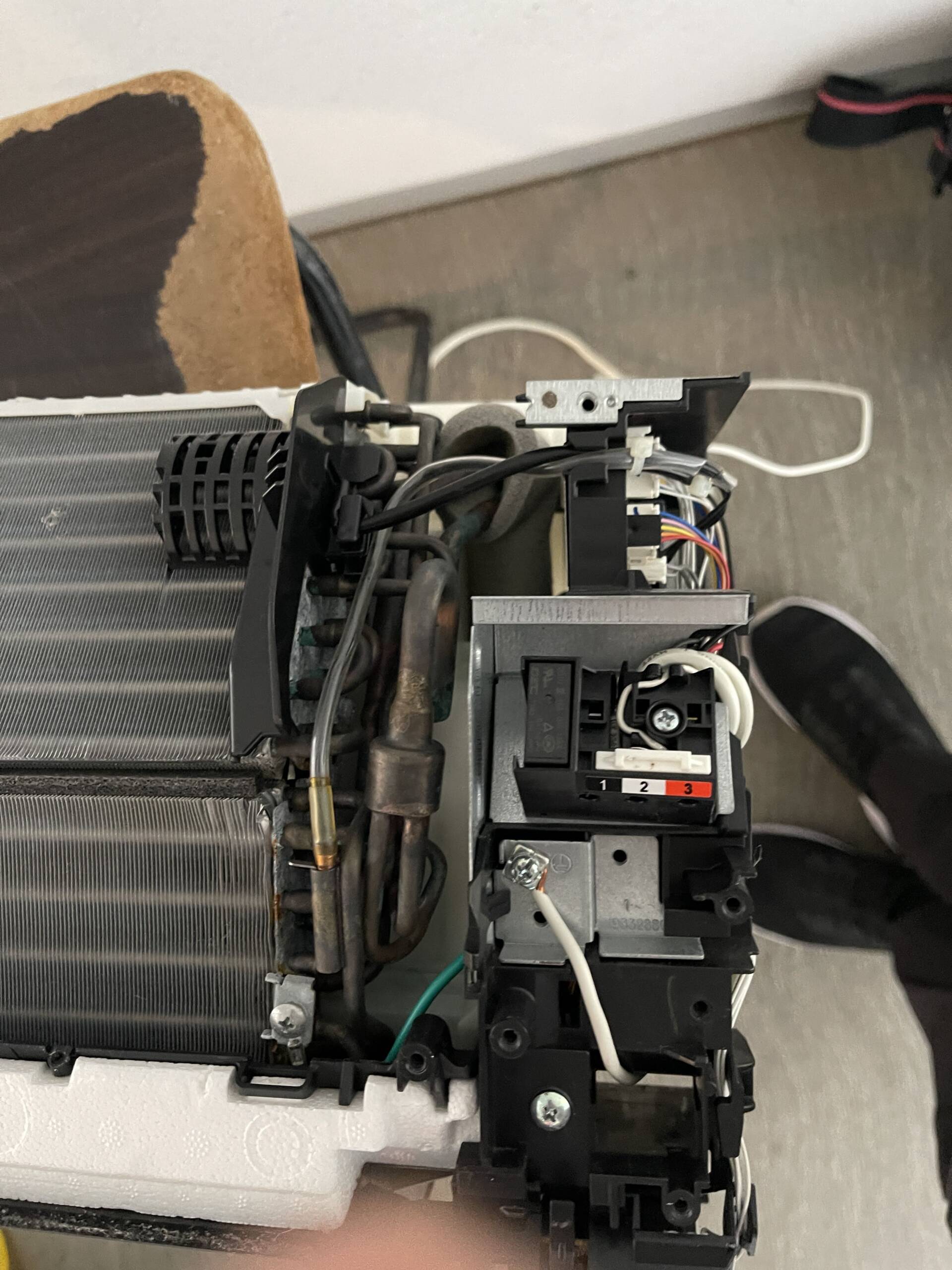

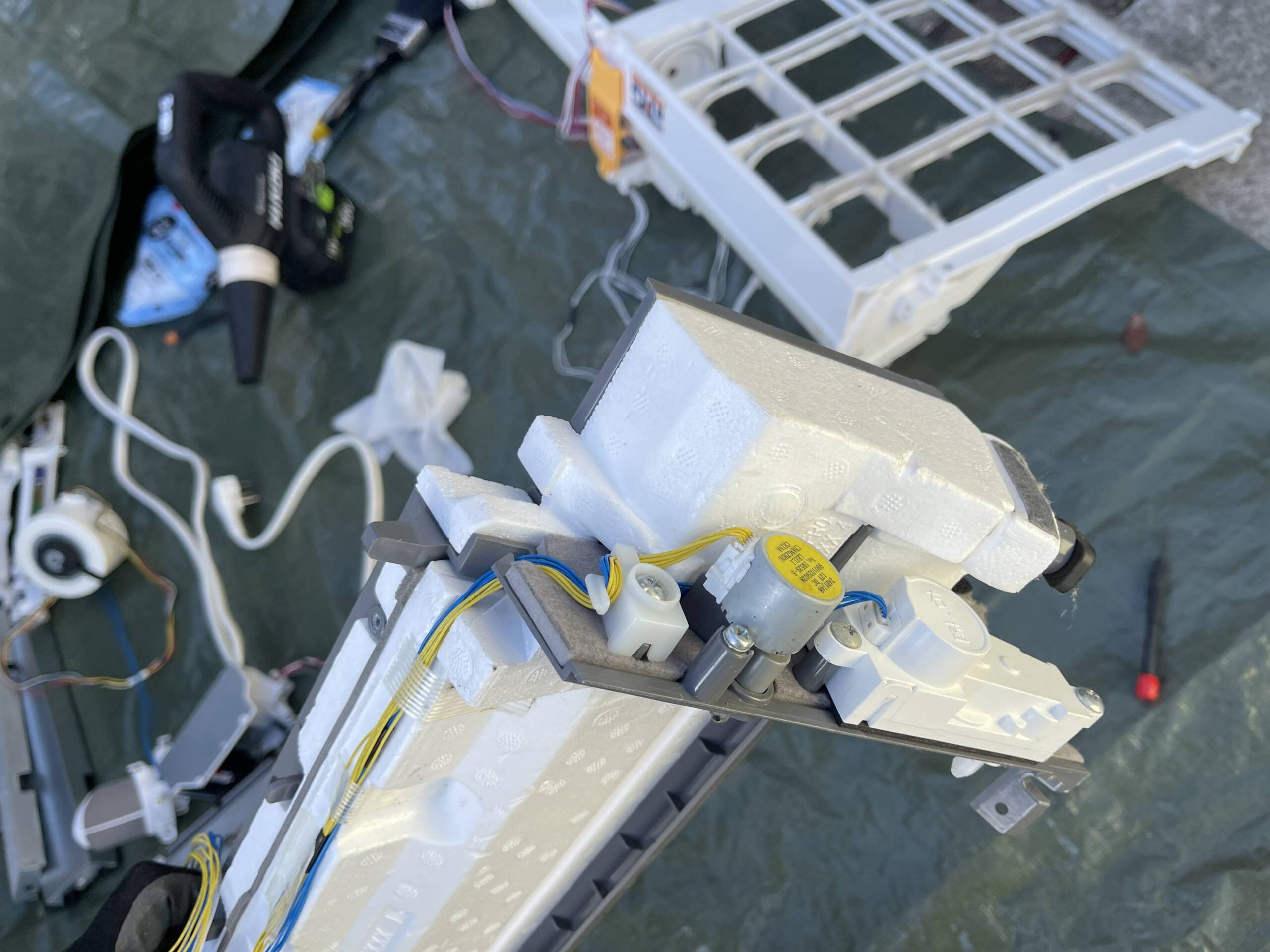

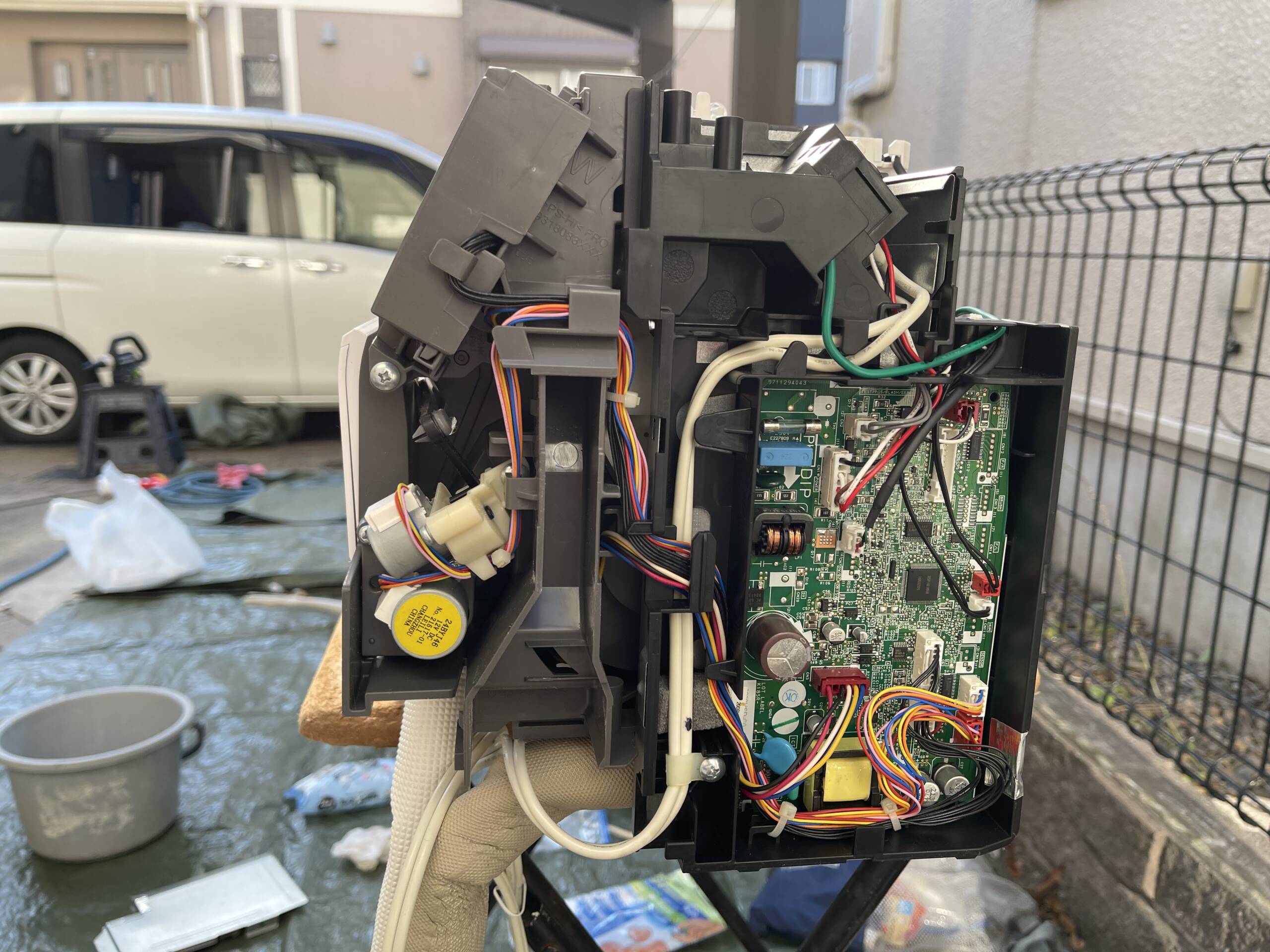

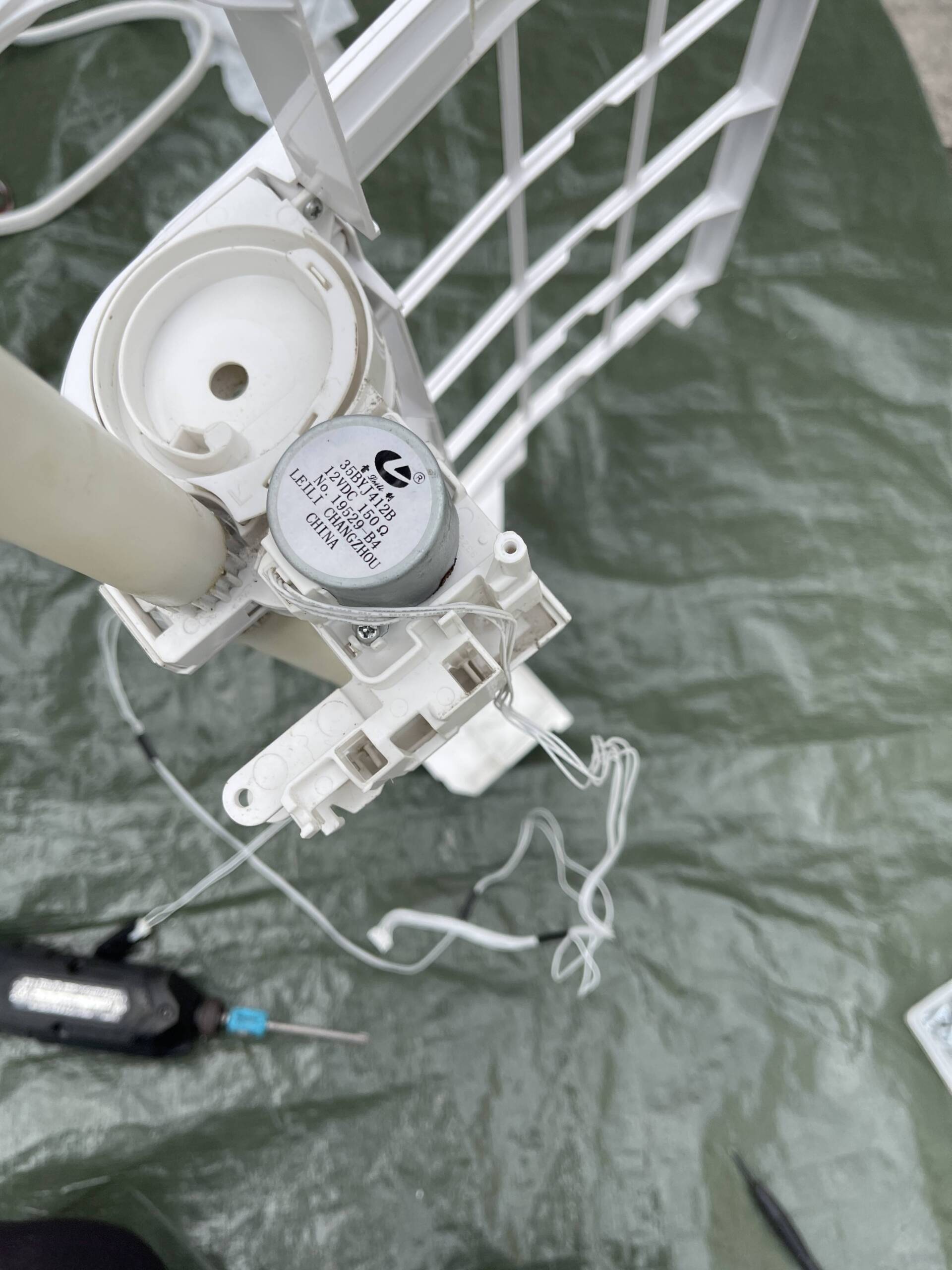

作業中に撮影した参考写真です。配線・基板位置の確認にご利用ください。
※ 写真はクリックで拡大できます。
このエアコン分解動画で行っている作業工程を見る
本動画では、エアクリの脱着・完全分解クリーニングとして、実際の現場で行う以下の取り外し・分解・組立・取り付け工程を収録しています。
- 作業前の試運転・動作確認（冷房運転・能力確認）
- 室外機へ冷媒ガスを回収するポンプダウン
- 外装（外枠パネル／ルーバー／フィルター）の取り外し
- フレア接続・電線・ドレンの取り外し
- 室内機の脱着（壁から取り外し）
- 電装部品・送風ファン・アルミフィン・ドレンパン・ケーシングまですべて分解する完全分解工程
- 組立・再取付
- トルクレンチを使用したフレア接続
- 真空引き
- ガス漏れ／水漏れ検査
- 最終試運転・動作確認
※ 洗浄方法は こちら（エアコン洗浄の手順）をご参照ください。
お掃除ロボット付きタイプの場合：作業前・作業後にお掃除ロボットの動作確認を行い、お掃除ロボットユニットも完全分解しています。
富士通ゼネラル AS22NPE-Wのエアコン分解動画で確認できる内容
本動画では、ポンプダウンから室内機の取り外し・分解・組立・取り付け、真空引き、試運転まで、脱着を伴う一連の作業工程を確認できます。
