この動画では、長府 RAY-4035SVFを含むRAYシリーズ（温水床暖房付エアコン）のエアコン分解動画として、室内機の取り外し・分解・組立・取り付けまでの作業工程を確認できます。エアコンクリーニングだけでなく、修理・施工・メンテナンス時の分解手順確認にも活用できます。
作業区分：脱着
配管取り回し：左後ろ出し
配管接続位置：室内
特殊条件：隠蔽配管
建物：戸建て
メーカー：長府製作所
機能：シンプルタイプ
本動画は、上記の施工条件で収録しています。
室内機の取り外しから、電装部品・送風ファン・熱交換器・ドレンパンまでを分解し、
隠蔽配管および温水床暖房機能を備えた機種特有の配管・配線構成を含めた
実際の現場作業を、組立・再取付・試運転まで通して収録しています。
補足：
本動画はナレーションや口頭解説は行っておらず、
現場作業をそのまま収録した実作業ベースの分解動画です。
組立は基本的に分解時の逆順で進めますが、機種の構造や作業性を考慮し、動画内では完全な逆順ではない場合があります。そのため、ネジの取り付け順やタイミングも分解時と異なる場合があります。
ネジは取り付け箇所によって種類・長さ・太さが異なる場合があるため、順番だけを頼りにせず、分解時に取り付け位置・種類・サイズを記録し、元の位置を確認して取り付けてください。
※ 本動画には洗浄工程は含まれていませんが、
洗浄前後に必要な全分解・脱着工程を詳しく確認できます。
洗浄作業の手順については、下記の学習コンテンツをご参照ください。
また、ポンプダウン・真空引きなどの工程は、動画の尺の都合上、待機時間や確認待ちの部分を一部短縮している場合があります。
正しい作業手順や確認ポイントは、下記の学習コンテンツもあわせてご参照ください。
対応している同系統モデルを見る
本機種は同一構造の明確な同系統モデルは確認されていません。
長府製エアコンは用途・設備条件により構造差が大きいため、
作業時は必ず現物構造を確認したうえで進めてください。
同系統モデル：

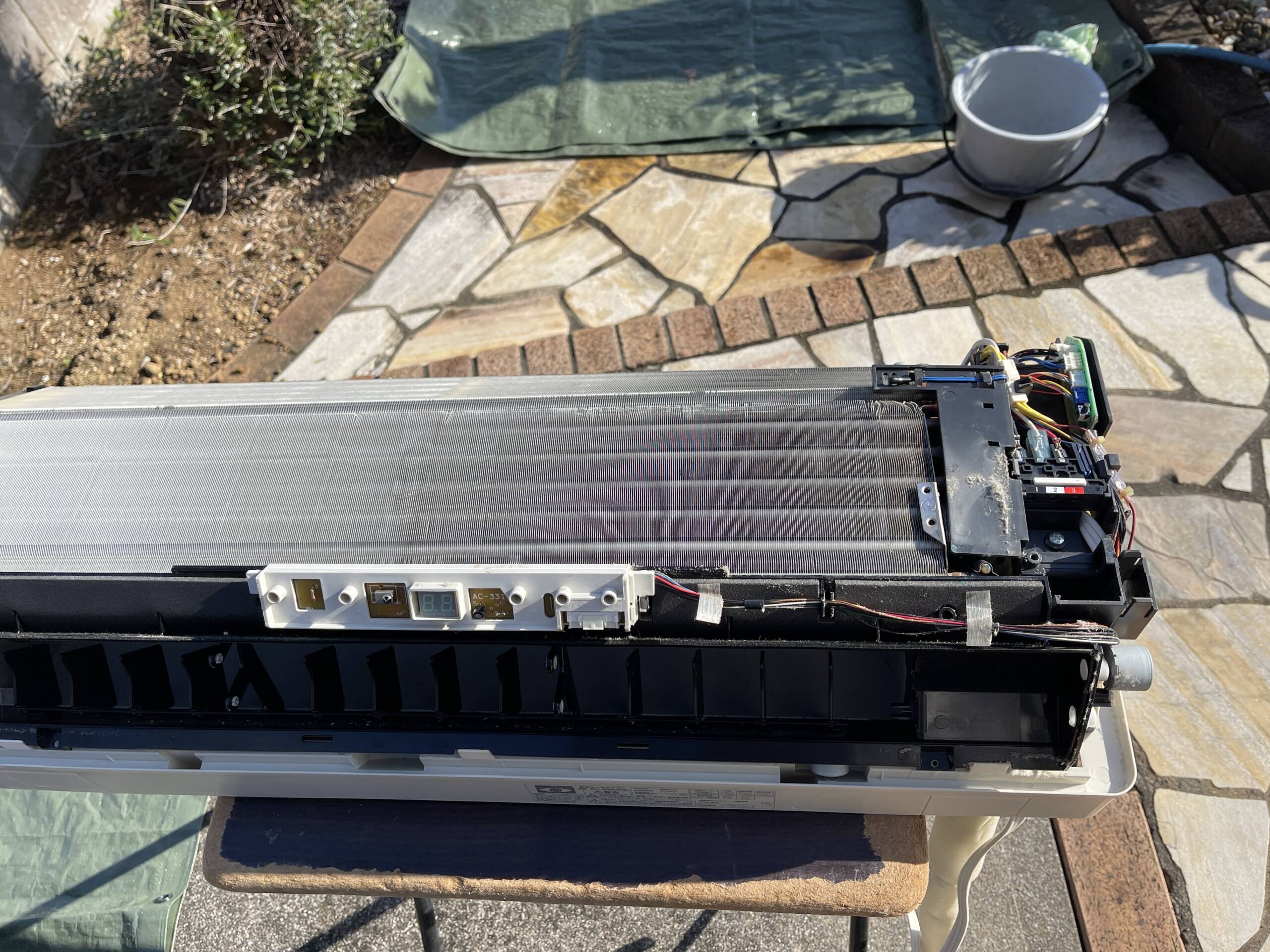

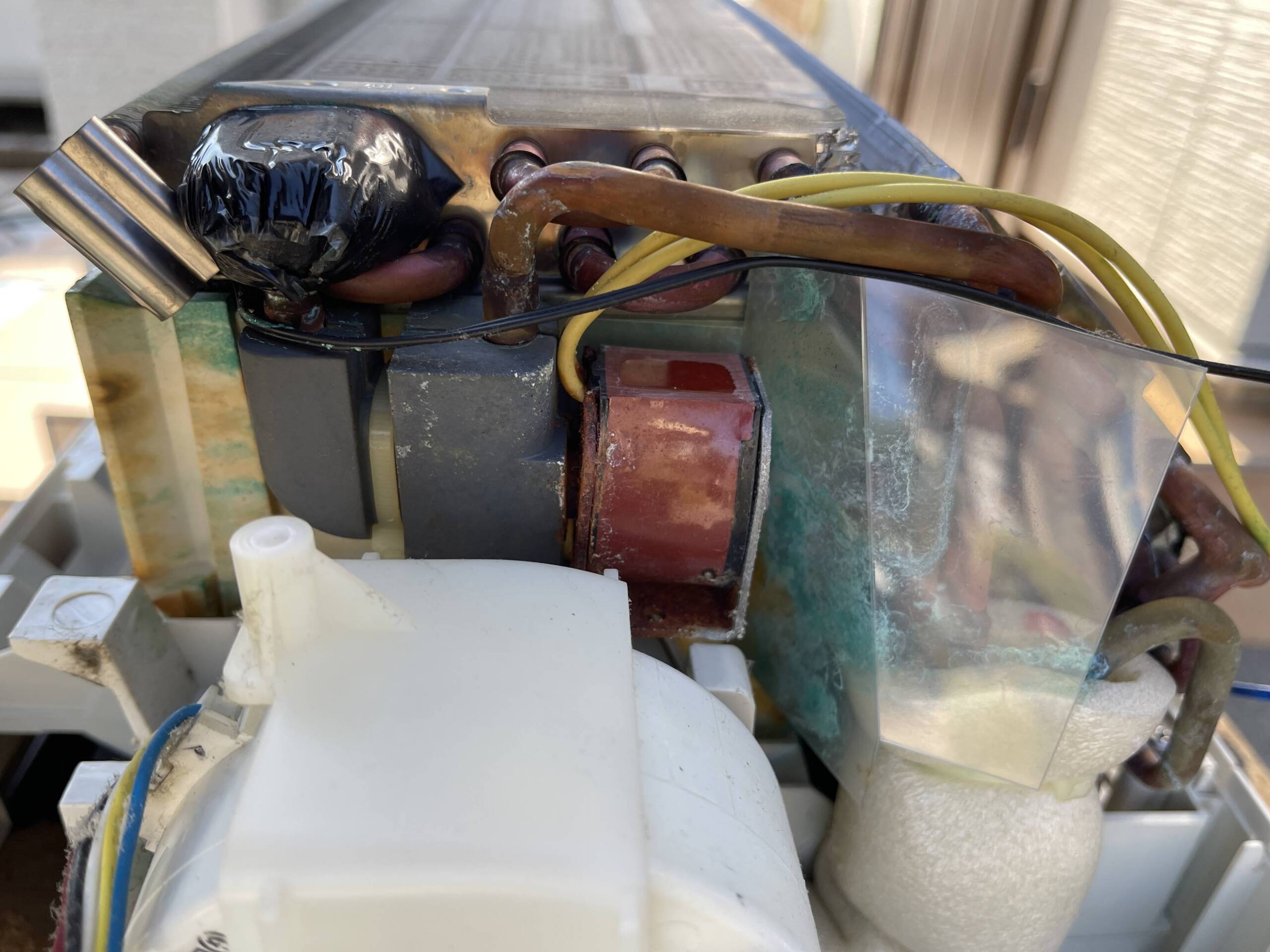

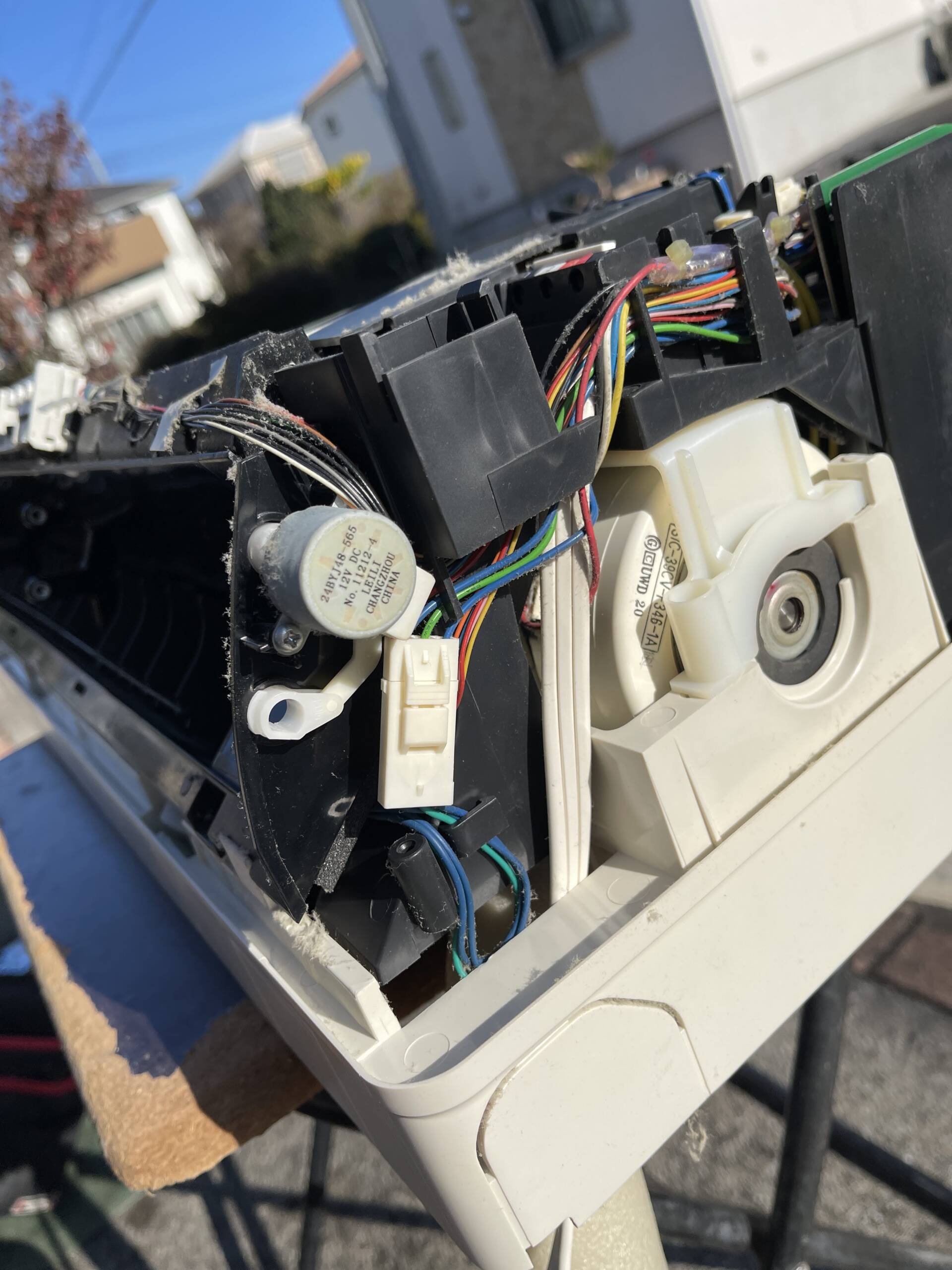

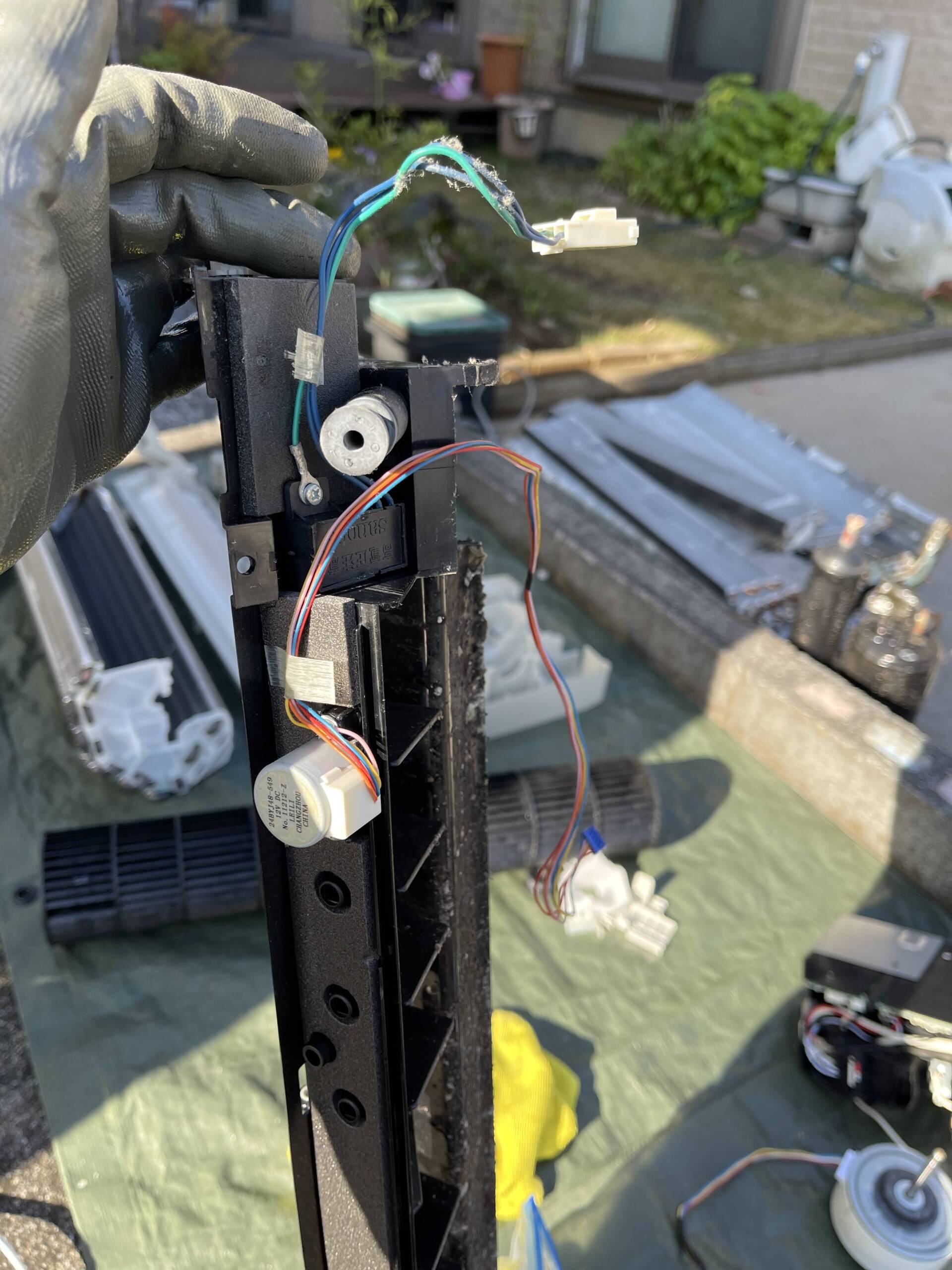

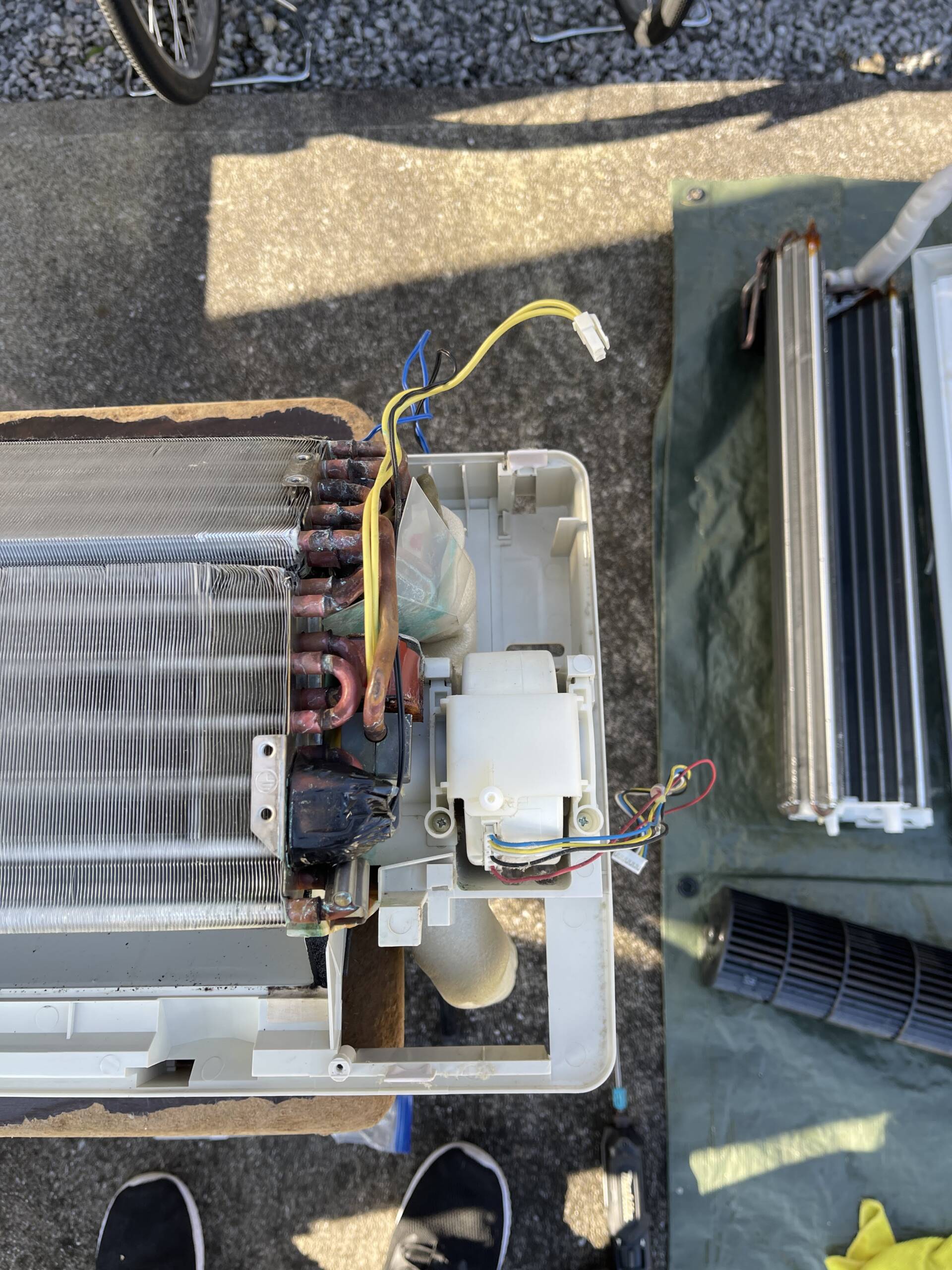

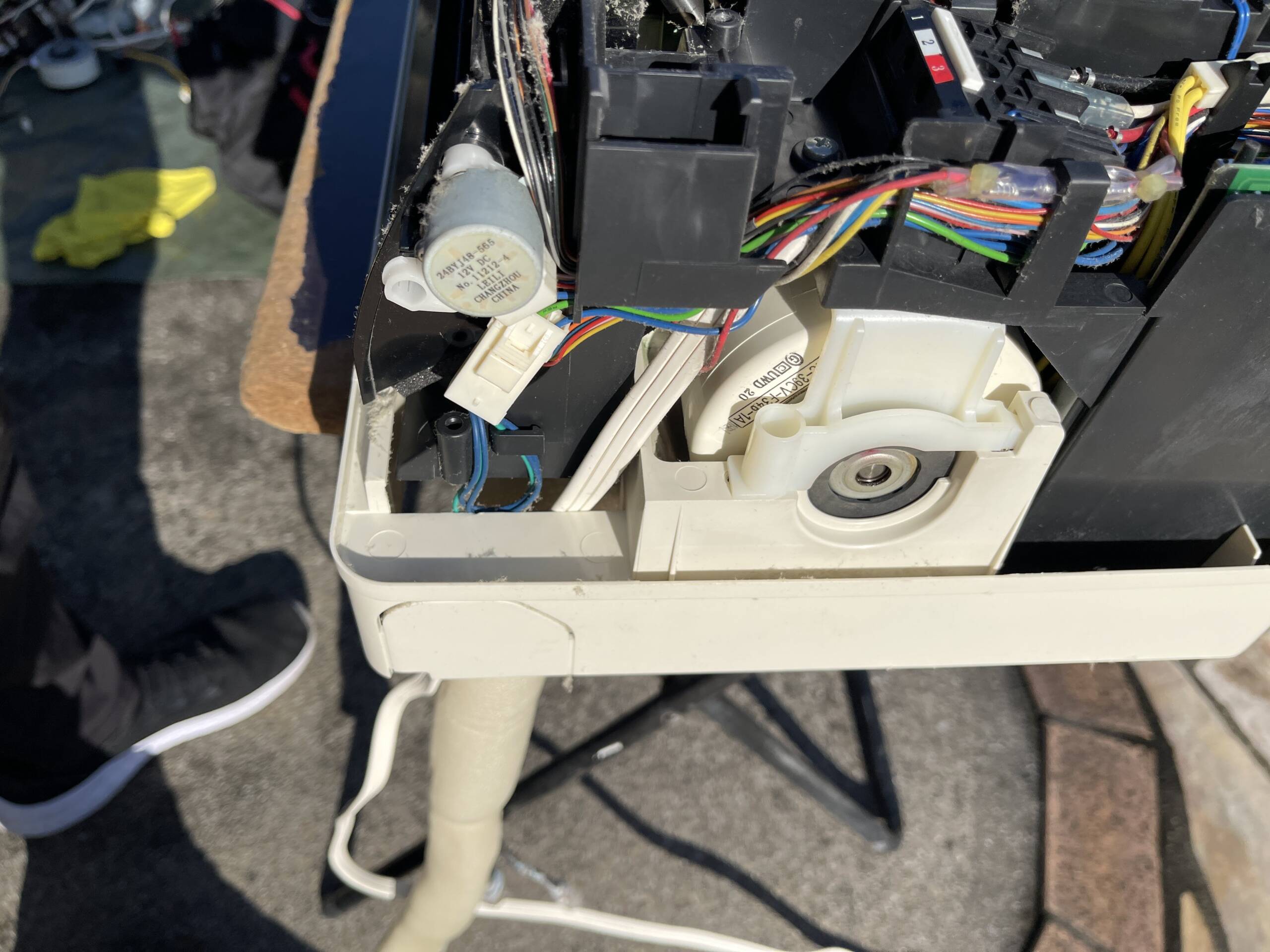

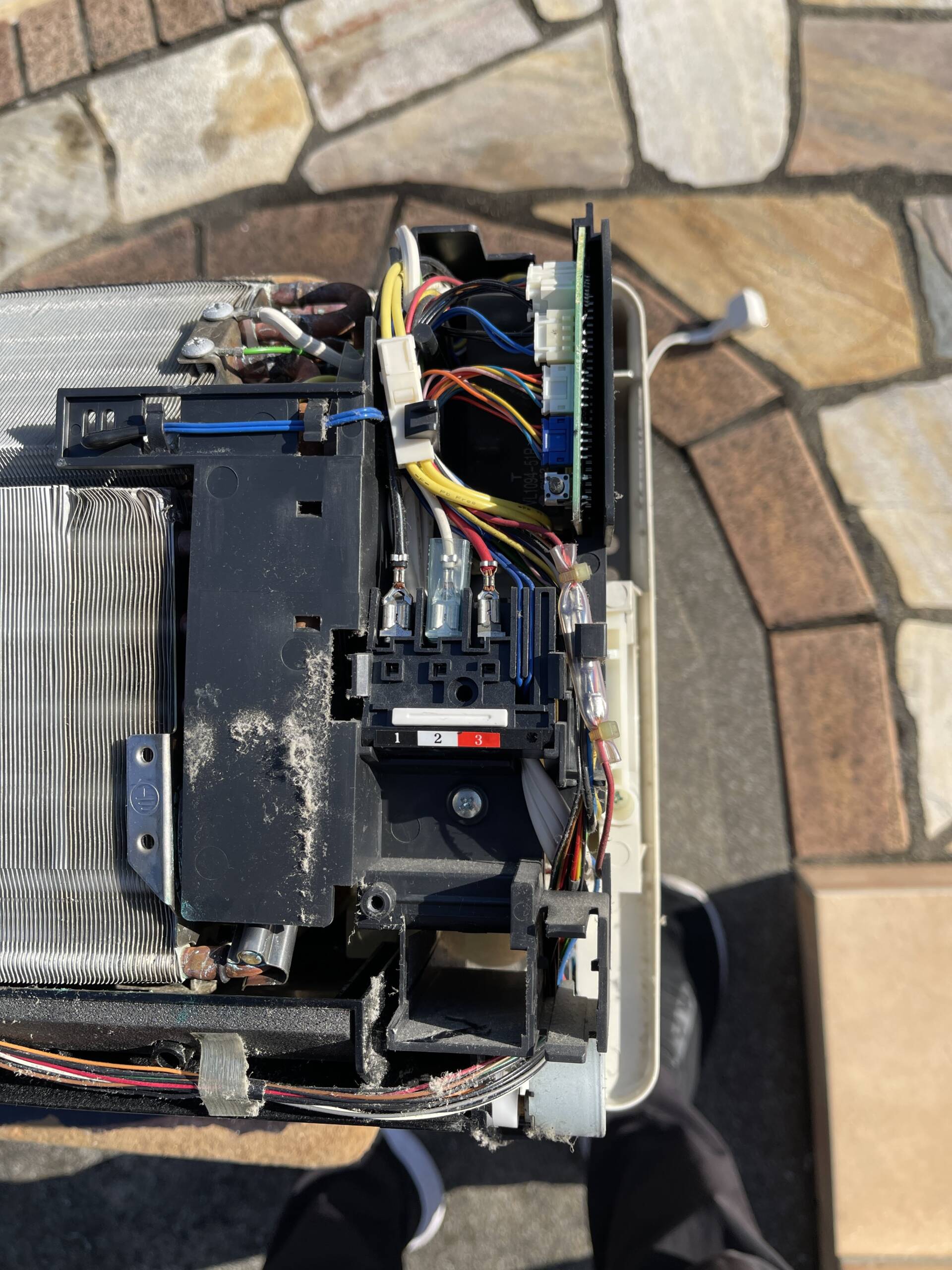

📷 関連画像を見る（配線・基板・電装部など）
作業中に撮影した参考写真です。配線・基板位置の確認にご利用ください。
※ 写真はクリックで拡大できます。
このエアコン分解動画で行っている作業工程を見る
本動画では、エアクリの脱着・完全分解クリーニングとして、実際の現場で行う以下の取り外し・分解・組立・取り付け工程を収録しています。
- 作業前の試運転・動作確認
- 室外機へ冷媒ガスを回収するポンプダウン
- 外装パネル・ルーバー・フィルターの取り外し
- フレア接続・電線・ドレンの取り外し
- 室内機の脱着（壁から取り外し）
- 電装部品・送風ファン・熱交換器・ドレンパン・ケーシングまで
すべて分解する完全分解工程 - 組立・再取付
- トルクレンチを使用したフレア接続
- 真空引き
- ガス漏れ／水漏れ検査
- 最終試運転・動作確認
※ 洗浄方法は
こちら（エアコン洗浄の手順）
をご参照ください。
長府 RAY-4035SVFのエアコン分解動画で確認できる内容
本動画では、ポンプダウンから室内機の取り外し・分解・組立・取り付け、真空引き、試運転まで、脱着を伴う一連の作業工程を確認できます。
