本編（フル動画）は会員限定です
取り外し・分解・組立・取り付けまでの全工程の流れを体験したい方は、
公開解説ページの体験用動画（フル工程）をご覧ください。

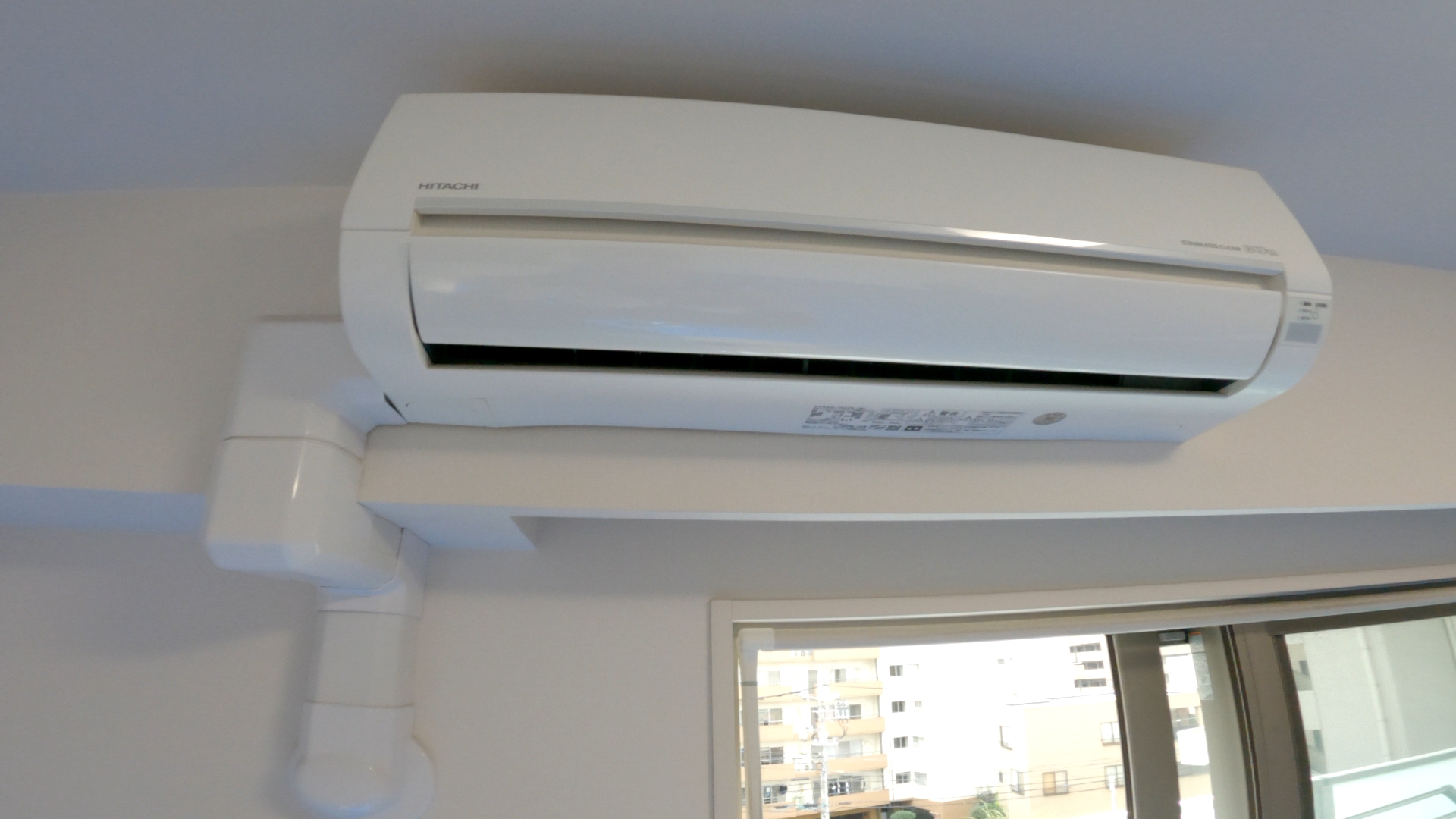

この動画では、日立 RAS-D22Kを含むDシリーズのエアコン分解動画として、室内機の取り外し・分解・組立・取り付けまでの作業工程を確認できます。エアコンクリーニングだけでなく、修理・施工・メンテナンス時の分解手順確認にも活用できます。
作業区分：脱着
配管取り回し：左横出し
配管接続位置：室内
仕上げ（室内）：化粧カバー仕上げ
建物：集合住宅
メーカー：日立
機能：シンプルタイプ
室内機の取り外しから、電装部品・送風ファン・熱交換器・ドレンパンまでを分解し、組立・再取付・試運転まで行う実際の現場作業を動画で収録しています。
補足：
本動画はナレーションや口頭解説は行っておらず、現場作業をそのまま収録した実作業ベースの分解動画です。
組立は基本的に分解時の逆順で進めますが、機種の構造や作業性を考慮し、動画内では完全な逆順ではない場合があります。そのため、ネジの取り付け順やタイミングも分解時と異なる場合があります。
ネジは取り付け箇所によって種類・長さ・太さが異なる場合があるため、順番だけを頼りにせず、分解時に取り付け位置・種類・サイズを記録し、元の位置を確認して取り付けてください。
※ 本動画には洗浄工程のみ含まれていませんが、洗浄前後に必要な全分解・脱着工程を詳しく確認できます。洗浄作業の手順については、下記の学習コンテンツをご参照ください。
また、ポンプダウン・真空引きなどの工程は、動画の尺の都合上、待機時間や確認待ちの部分を一部短縮している場合があります。
正しい作業手順や確認ポイントは、下記の学習コンテンツもあわせてご参照ください。
対応している同系統モデルを見る
下記は取扱説明書に掲載されている同系統モデルです。
容量違いにより一部仕様や部品構成が異なる場合があります。
作業時は必ず現物の構造を確認したうえで進めてください。
日立 Dシリーズ（総称）
RAS-D25K
RAS-D28K
RAS-D36K
RAS-D40K2
RAS-D56K2

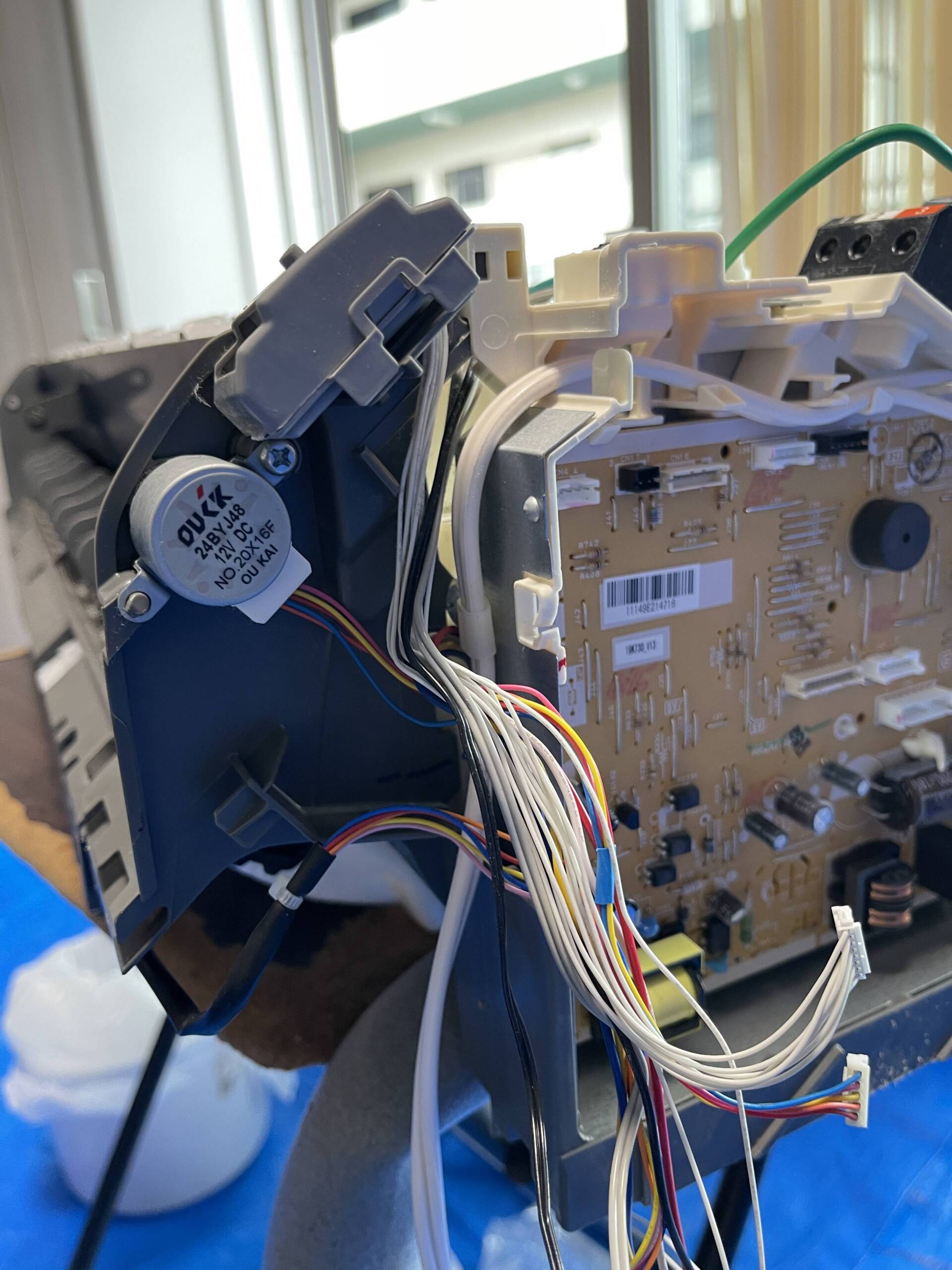

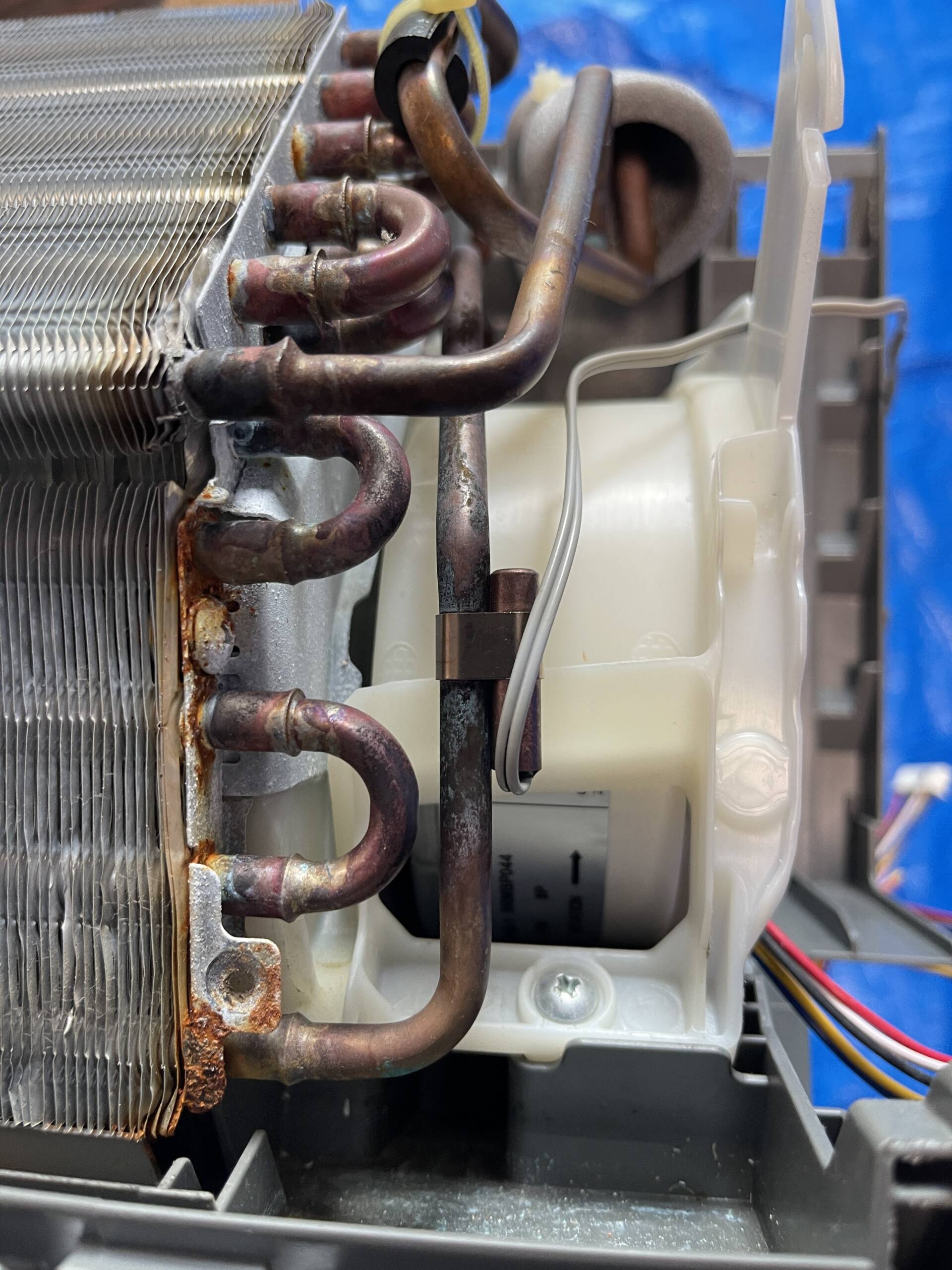

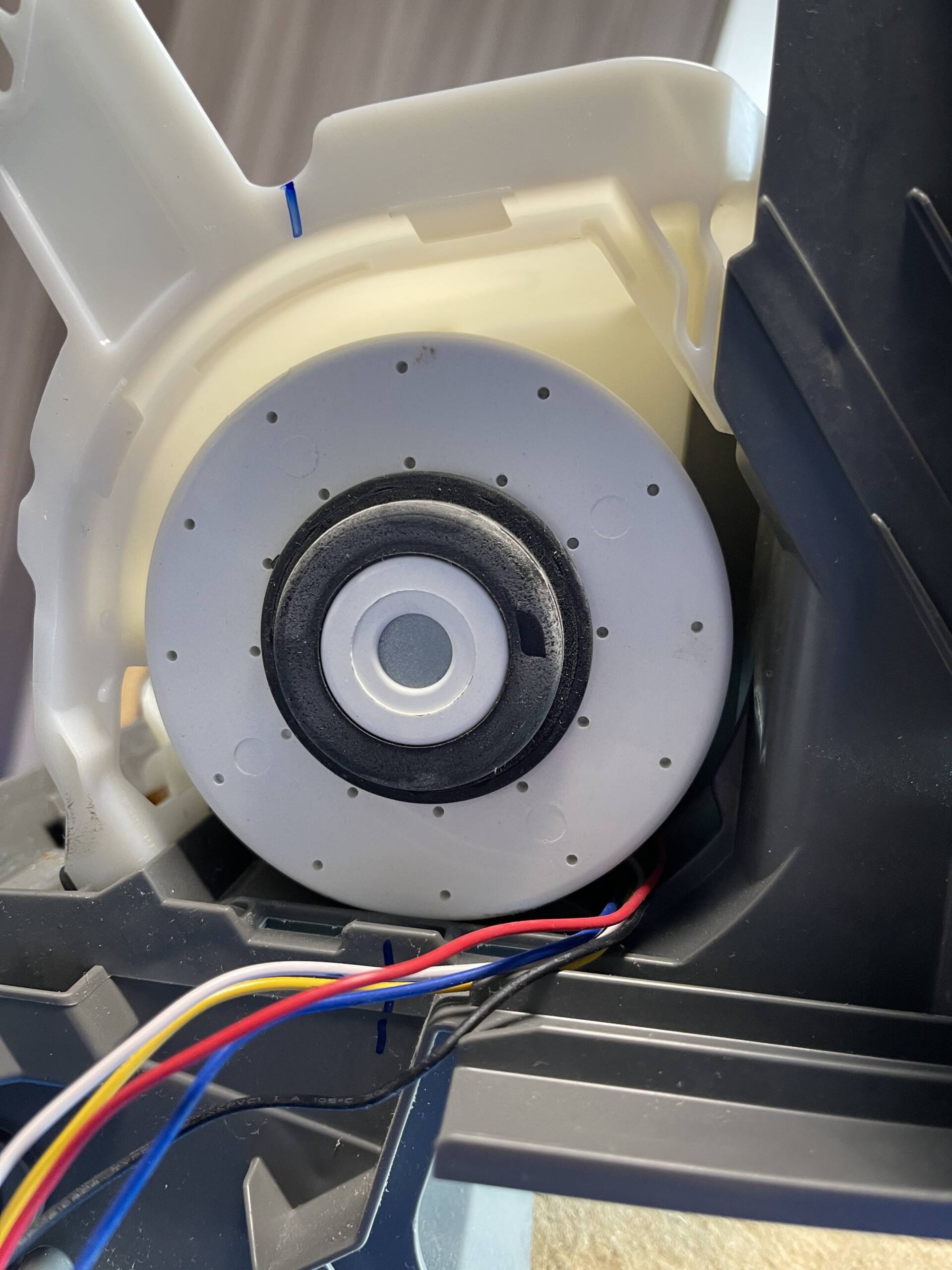

📷 関連画像を見る（配線・基板・電装部など）
作業中に撮影した参考写真です。配線・基板位置の確認にご利用ください。
※ 写真はクリックで拡大できます。
このエアコン分解動画で行っている作業工程を見る
本動画では、エアクリの脱着・完全分解クリーニングとして、実際の現場で行う以下の取り外し・分解・組立・取り付け工程を収録しています。
- 作業前の試運転・動作確認（冷房運転・能力確認）
- 室外機へ冷媒ガスを回収するポンプダウン
- 外装（外枠パネル／ルーバー／フィルター）の取り外し
- フレア接続・電線・ドレンの取り外し
- 室内機の脱着（壁から取り外し）
- 電装部品・送風ファン・アルミフィン・ドレンパン・ケーシングまですべて分解する完全分解工程
- 組立・再取付
- トルクレンチを使用したフレア接続
- 真空引き
- ガス漏れ／水漏れ検査
- 最終試運転・動作確認
※ 洗浄工程のみ動画には含まれていません。洗浄方法については エアコン洗浄の手順（学習コンテンツ）をご参照ください。
お掃除ロボット付きタイプの場合：作業前・作業後にお掃除ロボットの動作確認を行い、お掃除ロボットユニットも完全分解しています。
日立 RAS-D22Kのエアコン分解動画で確認できる内容
本動画では、ポンプダウンから室内機の取り外し・分解・組立・取り付け、真空引き、試運転まで、脱着を伴う一連の作業工程を確認できます。
